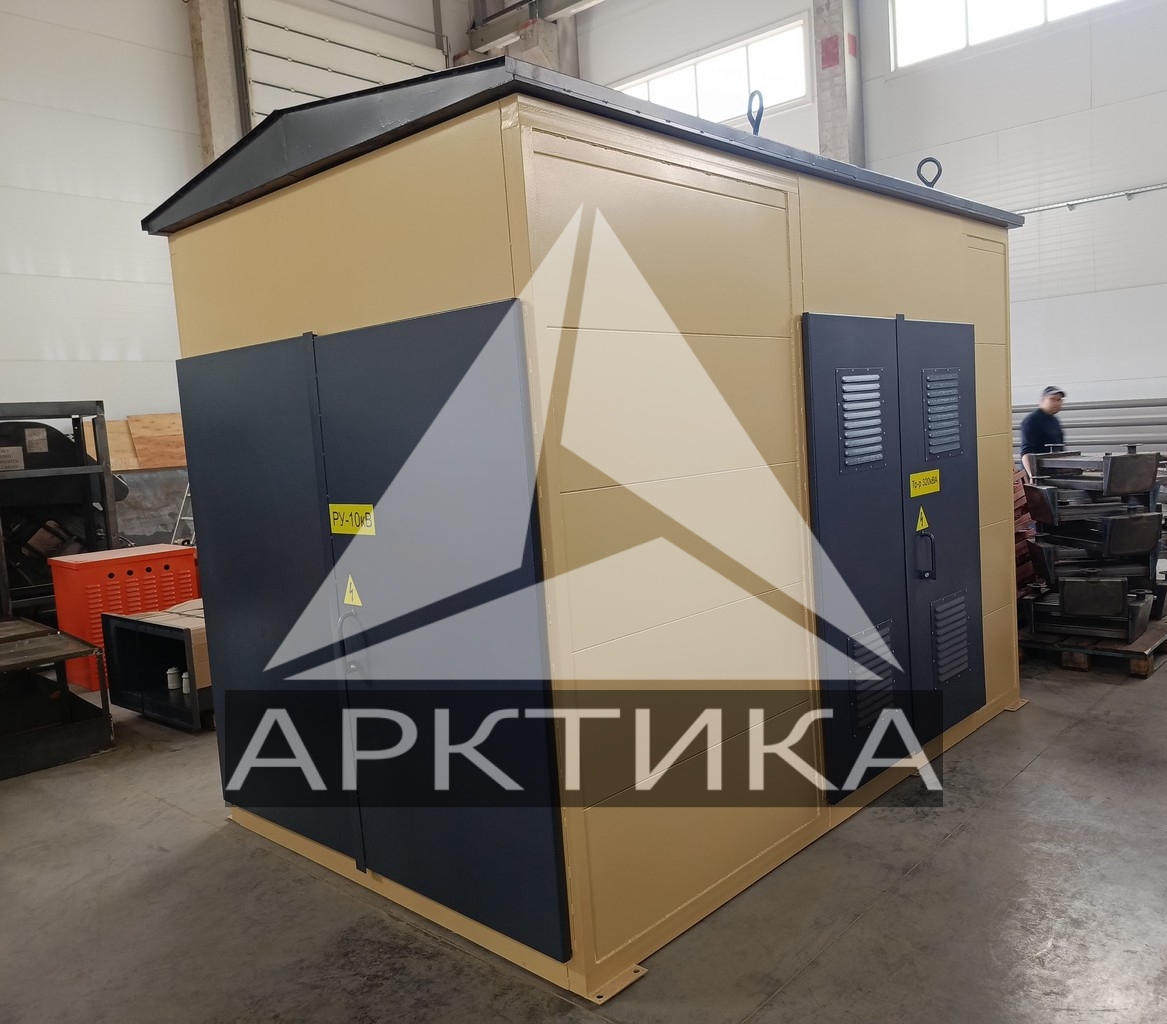

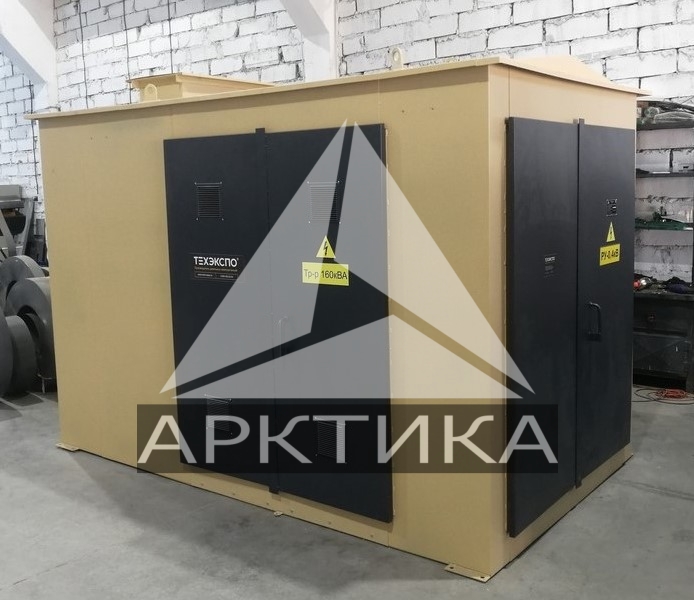

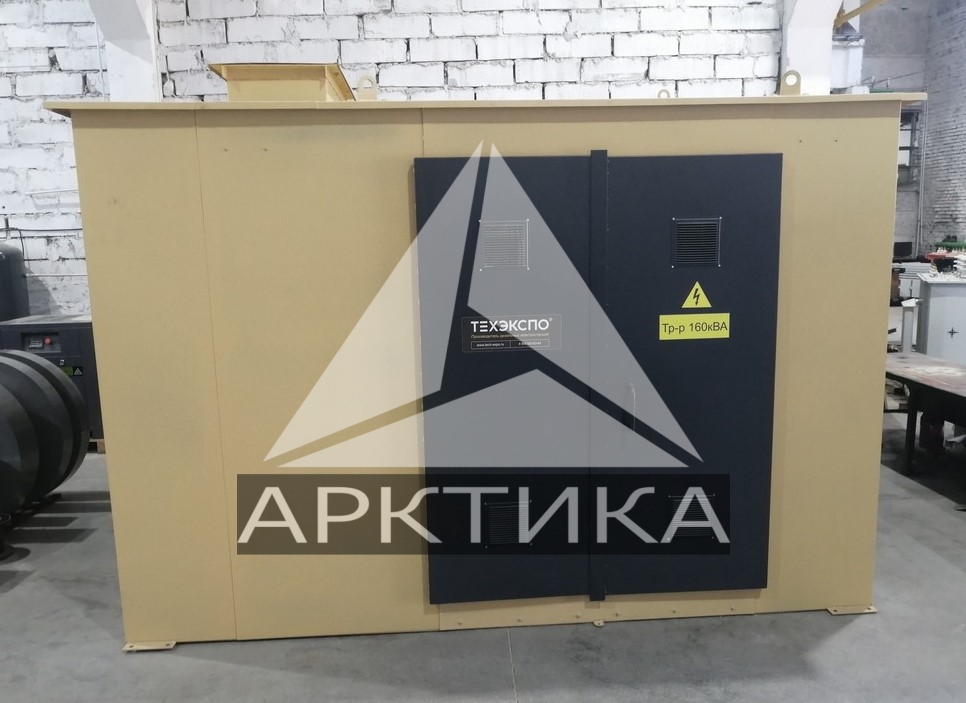

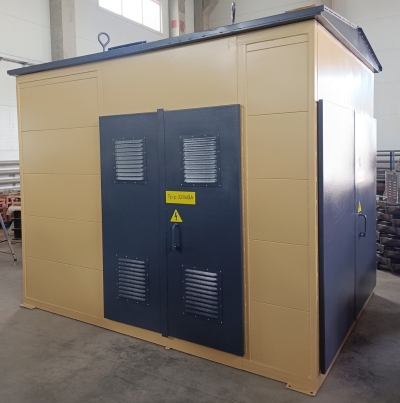

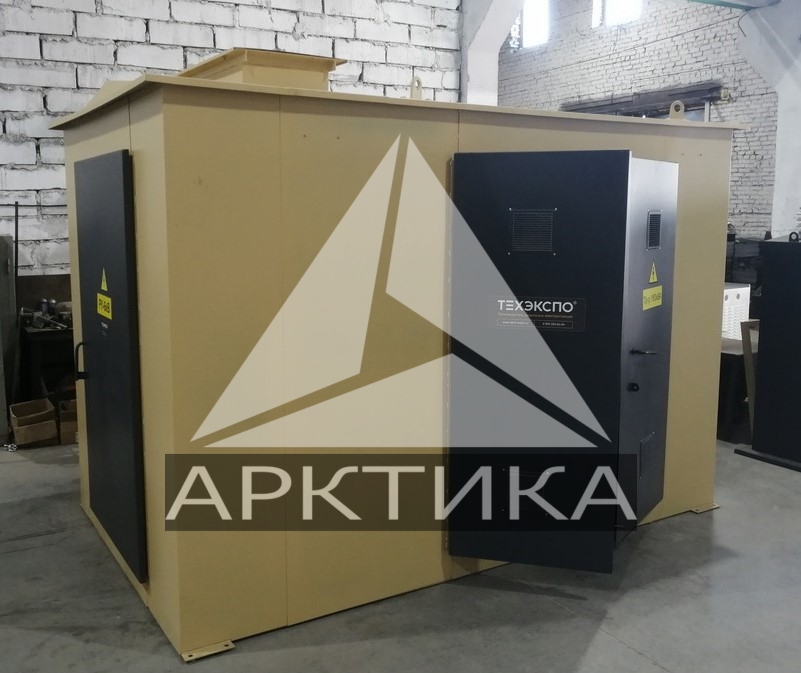

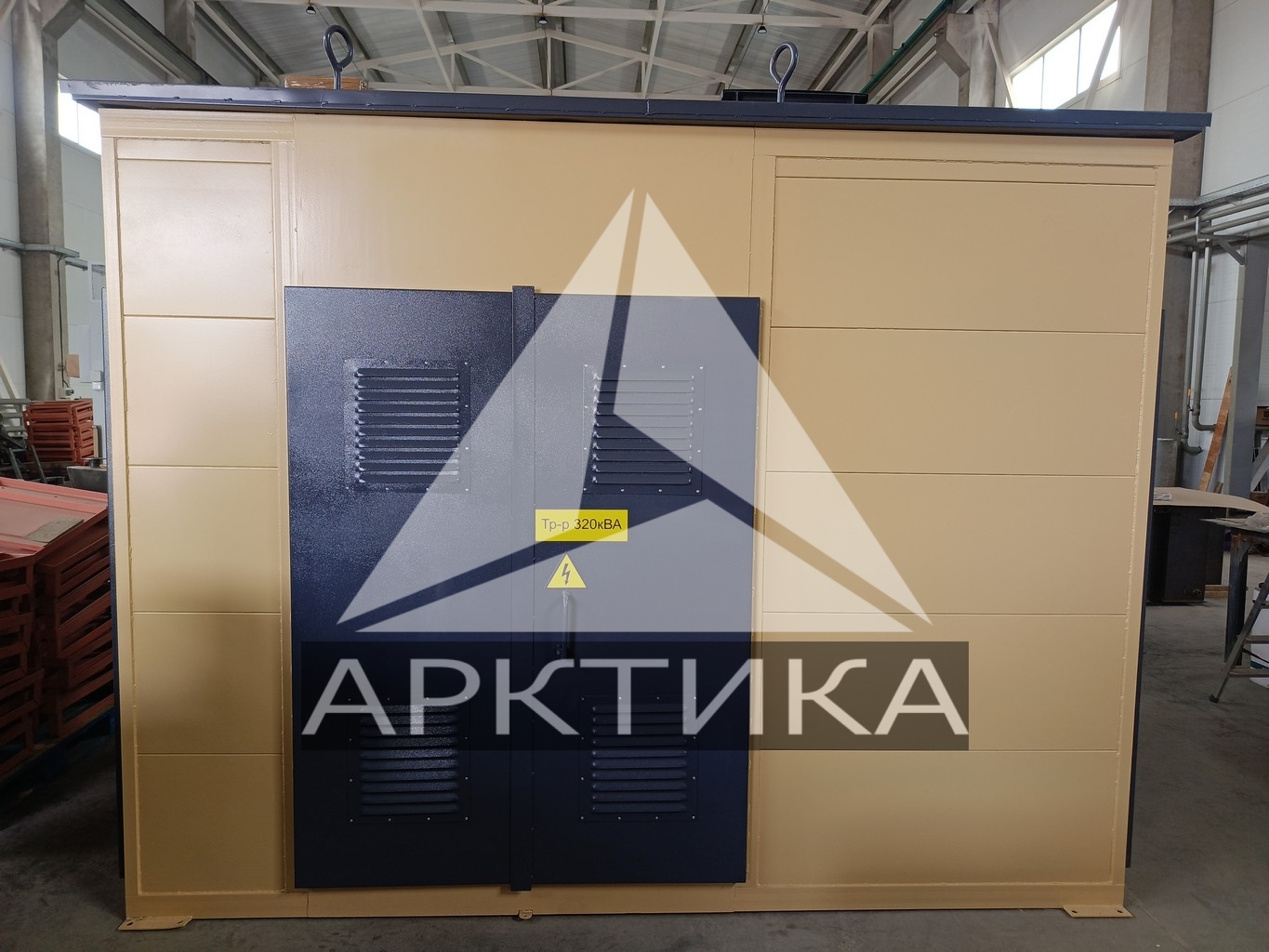

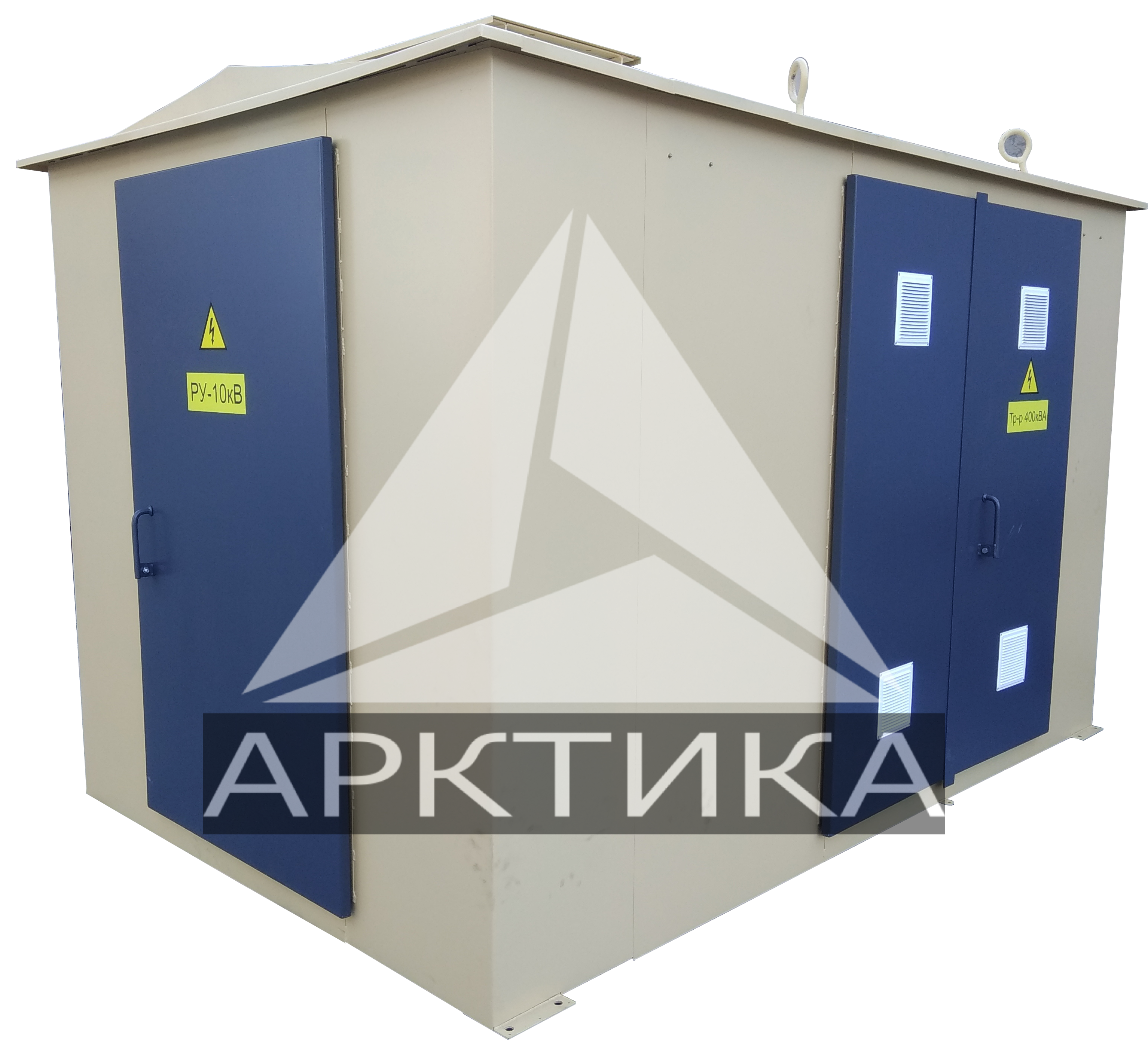

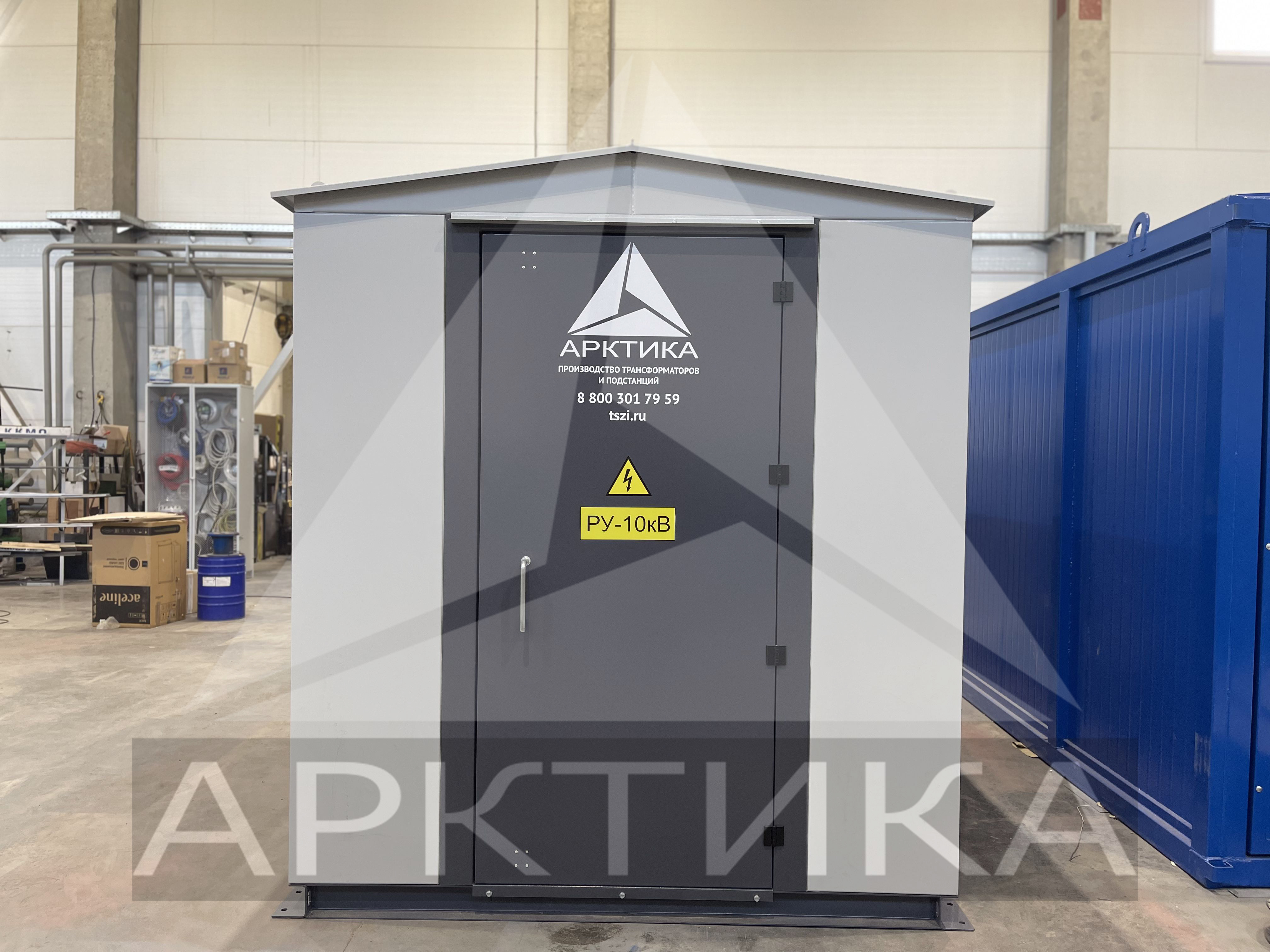

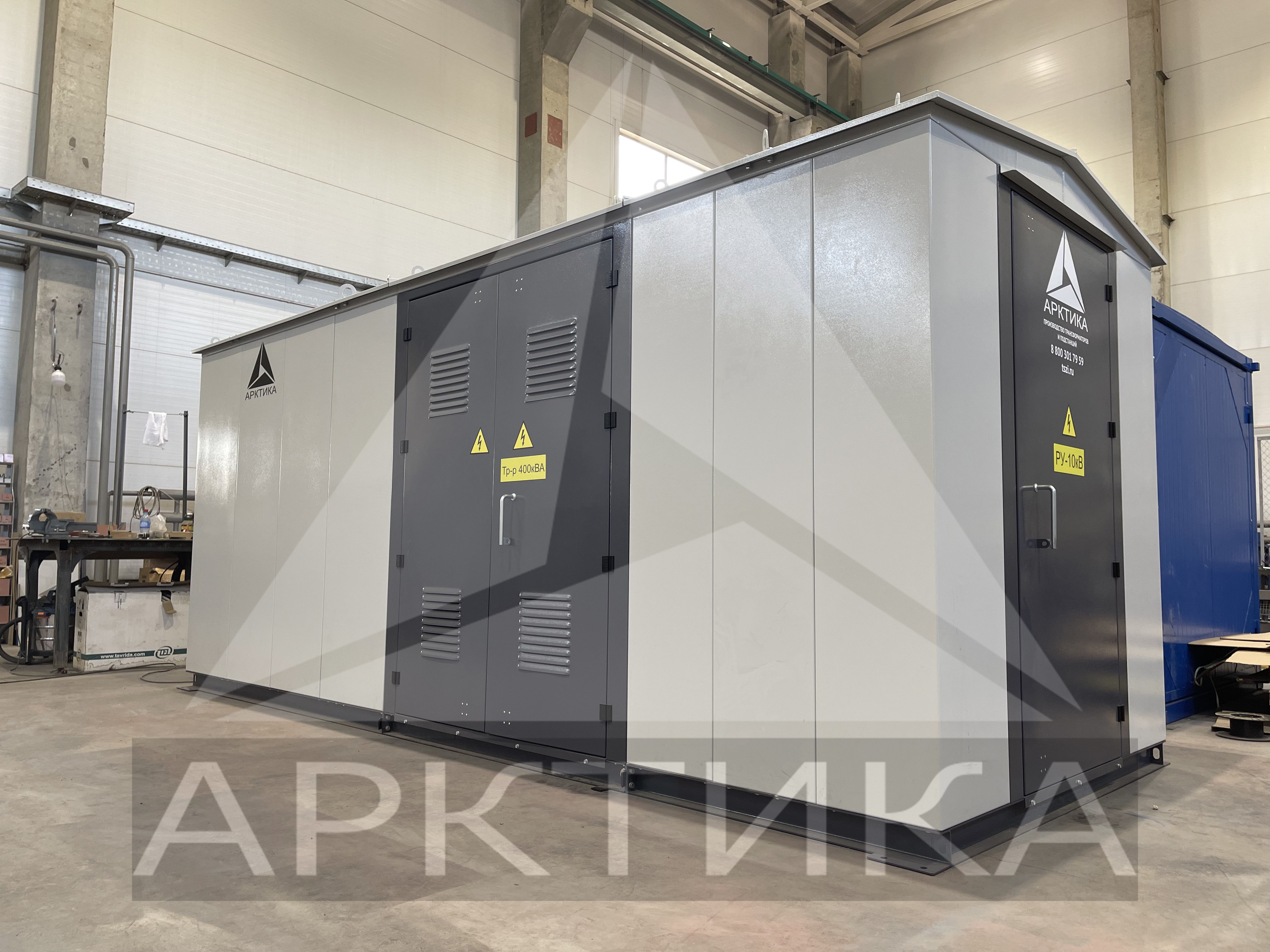

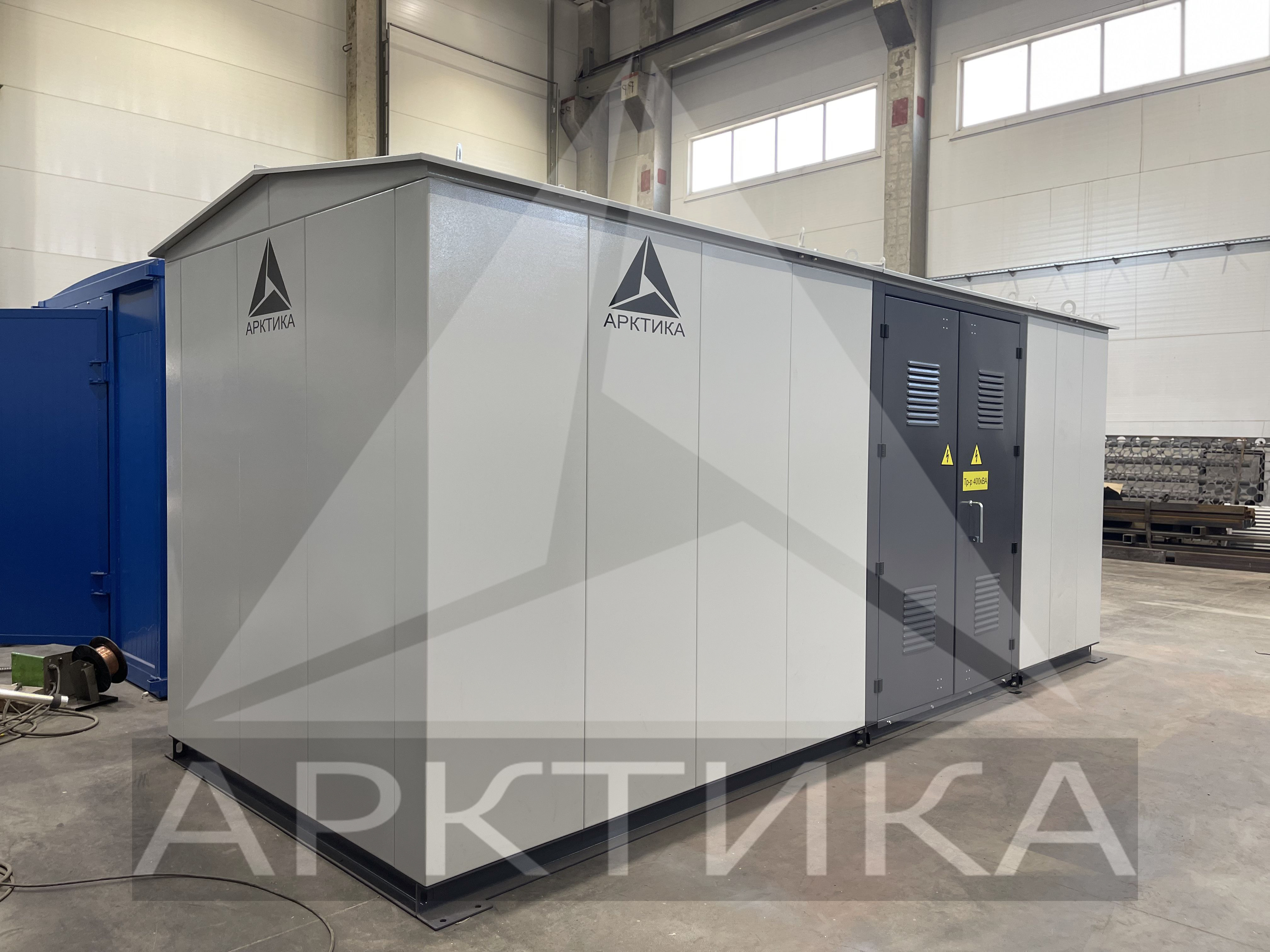

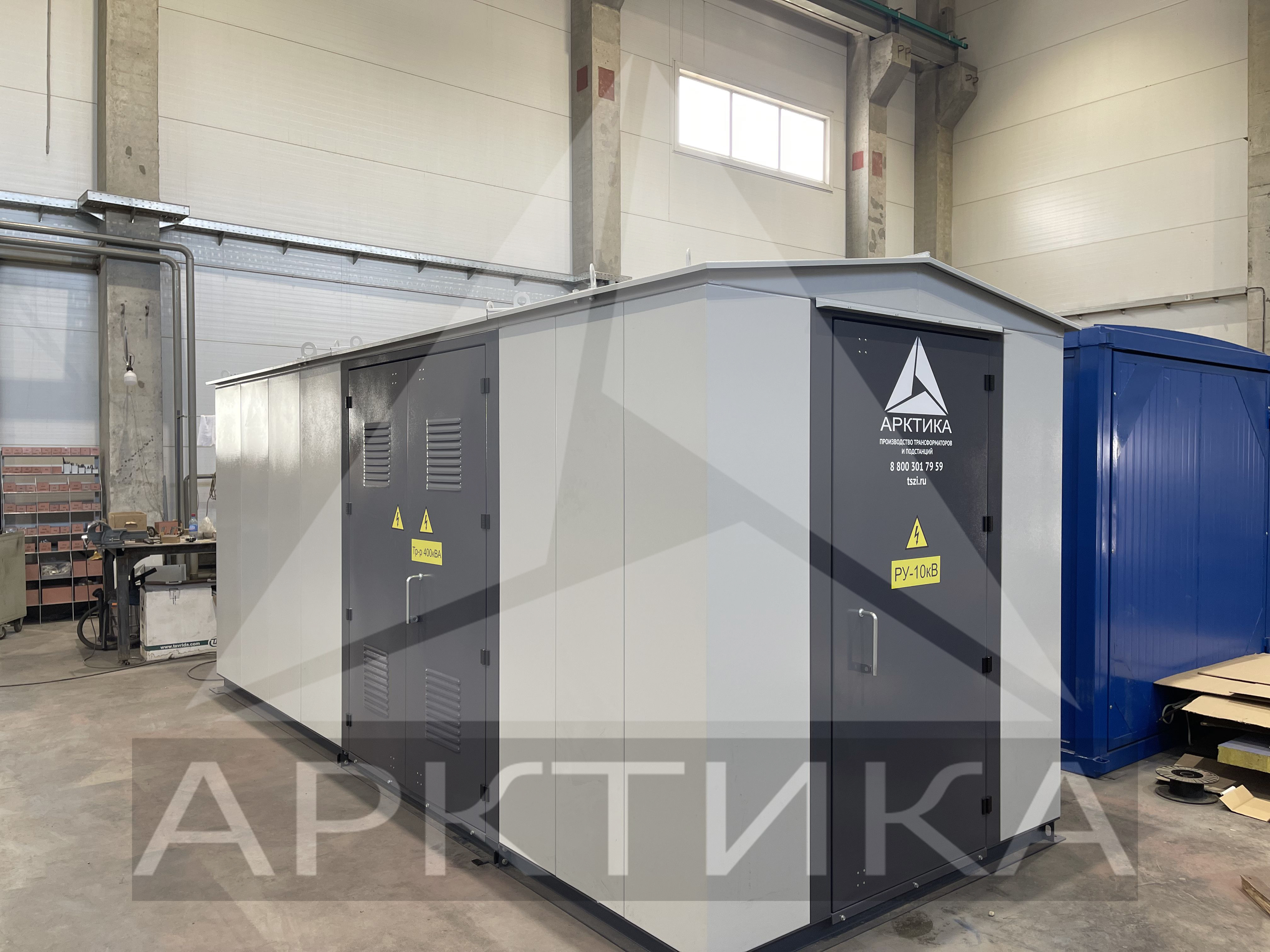

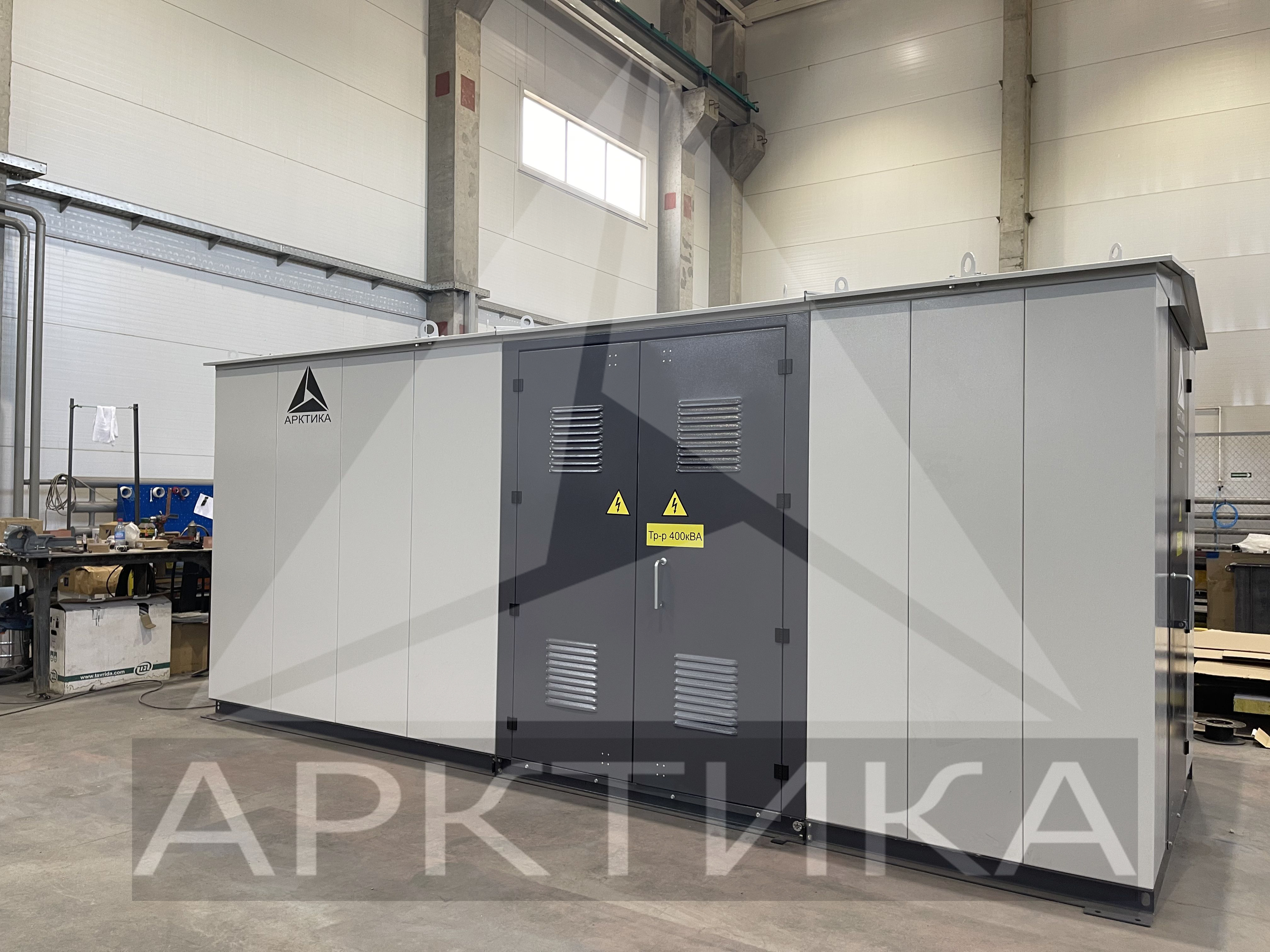

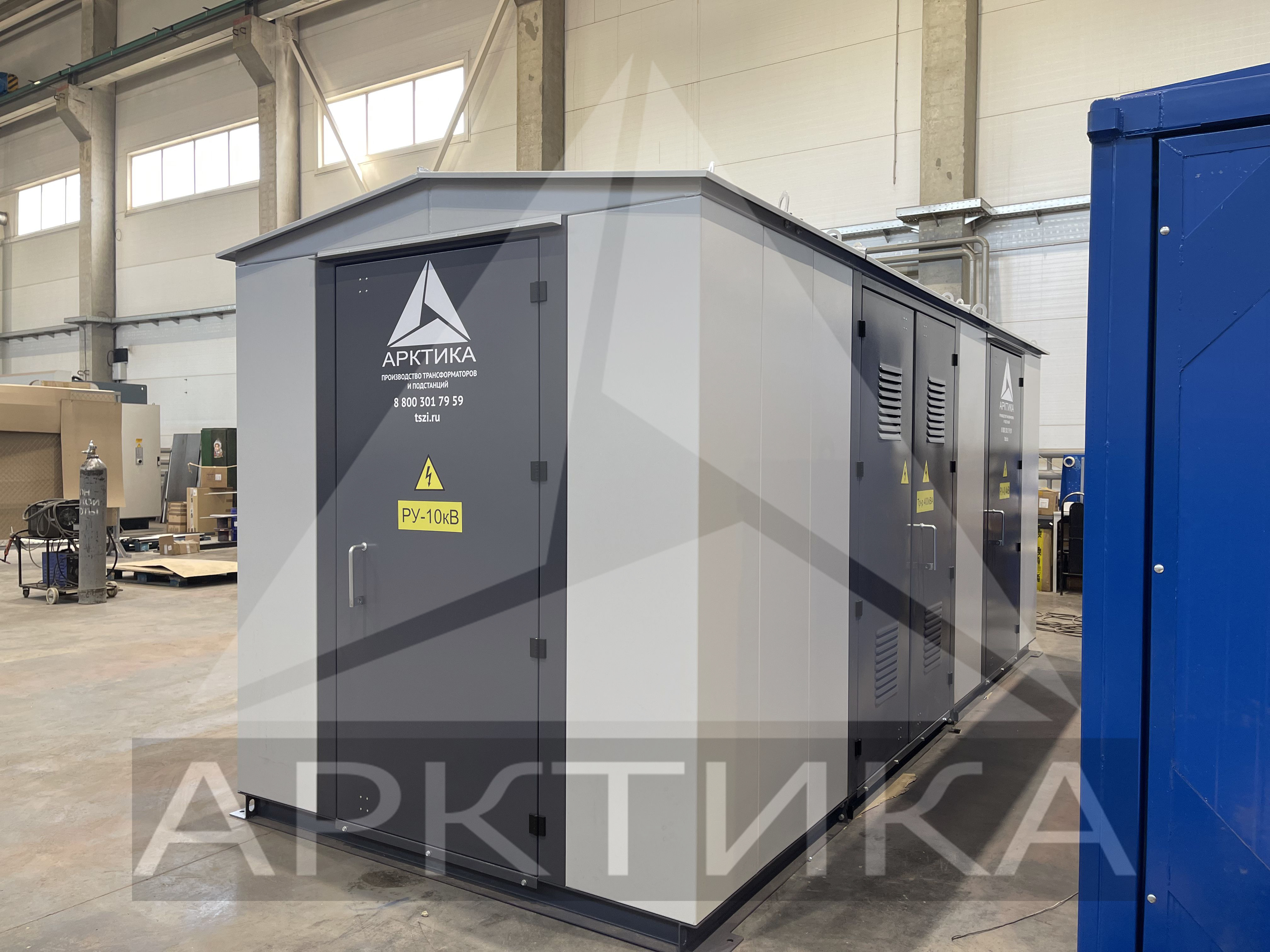

Киосковая трансформаторная подстанция КТП-630
*Конечную стоимость уточняйте у менеджера
КТП-630 является киосковой подстанцией мощностью 630 кВА, поставляется в проходном или тупиковом исполнении. Устройство принимает трехфазный переменный ток промышленной частоты напряжением, равным 10 или 6 киловольт с преобразованием напряжения до 0,4 киловольт для снабжения конечных потребителей. Предусмотрена наружная установка, подстанция снабжена воздушными или кабельными вводом и выводом. Позволяет обеспечить снабжение сельскохозяйственных, промышленных или коммунальных потребителей.
от 5 дней
18 месяцев
Назначение
Подстанции типа КТП рассчитаны на условия невзрывоопасной среды, где отсутствует токопроводящая или агрессивная пыль и пары, разрушающие металлы и изоляционные материалы. КТП-630 не рассчитана на тряску, вибрацию и удары. Не допускается ввод питания на стороне пониженного напряжения.
Предлагаемая подстанция соответствует государственным стандартам, имеются сертификаты соответствия и декларации, подтверждающие соответствие российским системам сертификации.
Подстанция типа КТП-630 испытана по требованиям ГОСТа 17516.1-90. Расчеты показывают требуемый уровень прочности металлических конструктивных элементов для условий сейсмических нагрузок до уровня 9 баллов (шкала MSK-64).
Комплектация киосковой КТП-630
Конструктивно подстанцию КТП-630 выпускают в виде сборно-сварочной конструкции. Материал – упрочненный фасонный прокат. Применение в конструкции швеллера № 8, уголка 63 и стенок и дверей из стального 2-миллиметрового листа дает требуемую прочность.
В базовом составе подстанция КТП-630 комплектуется:

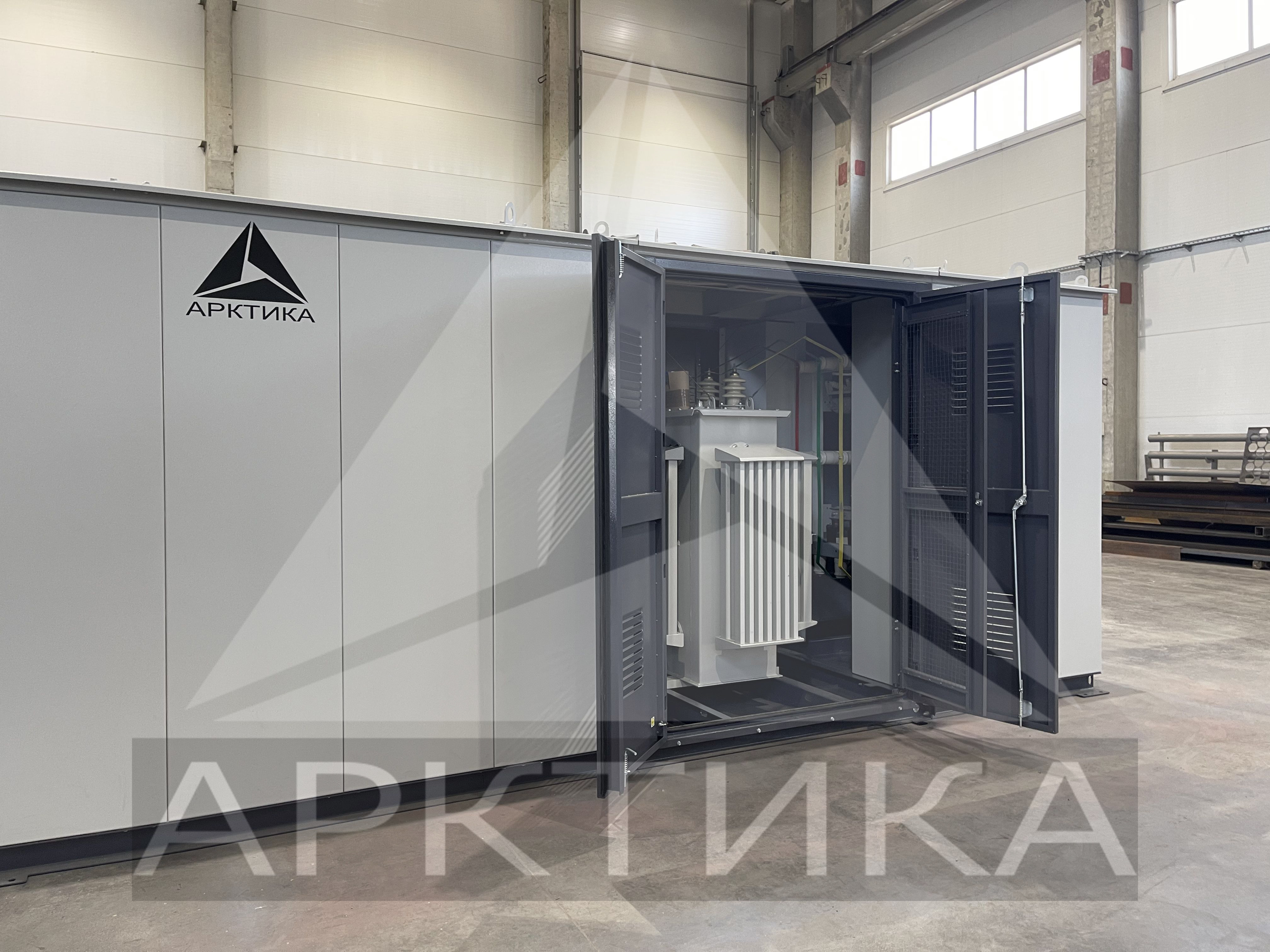

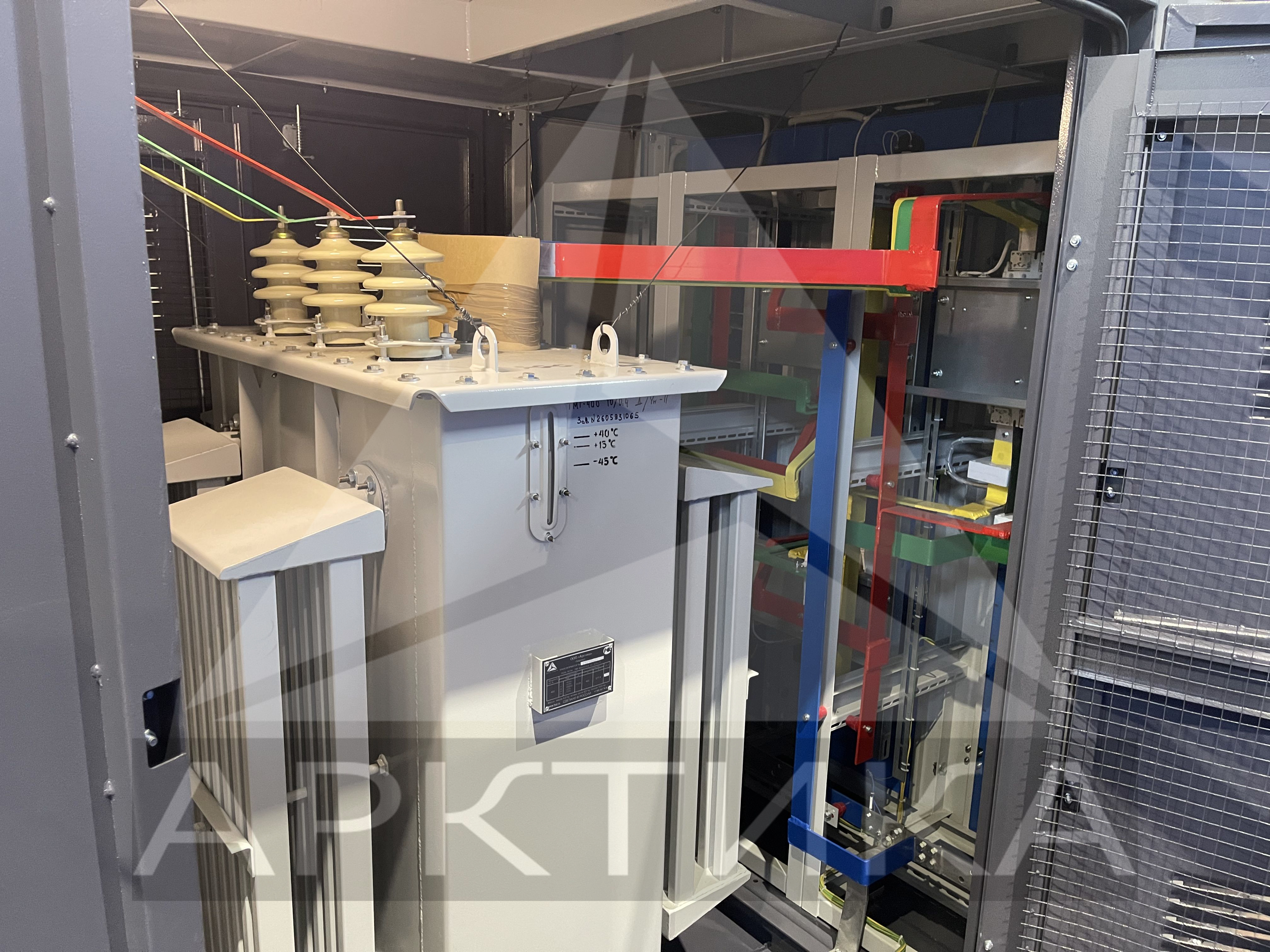

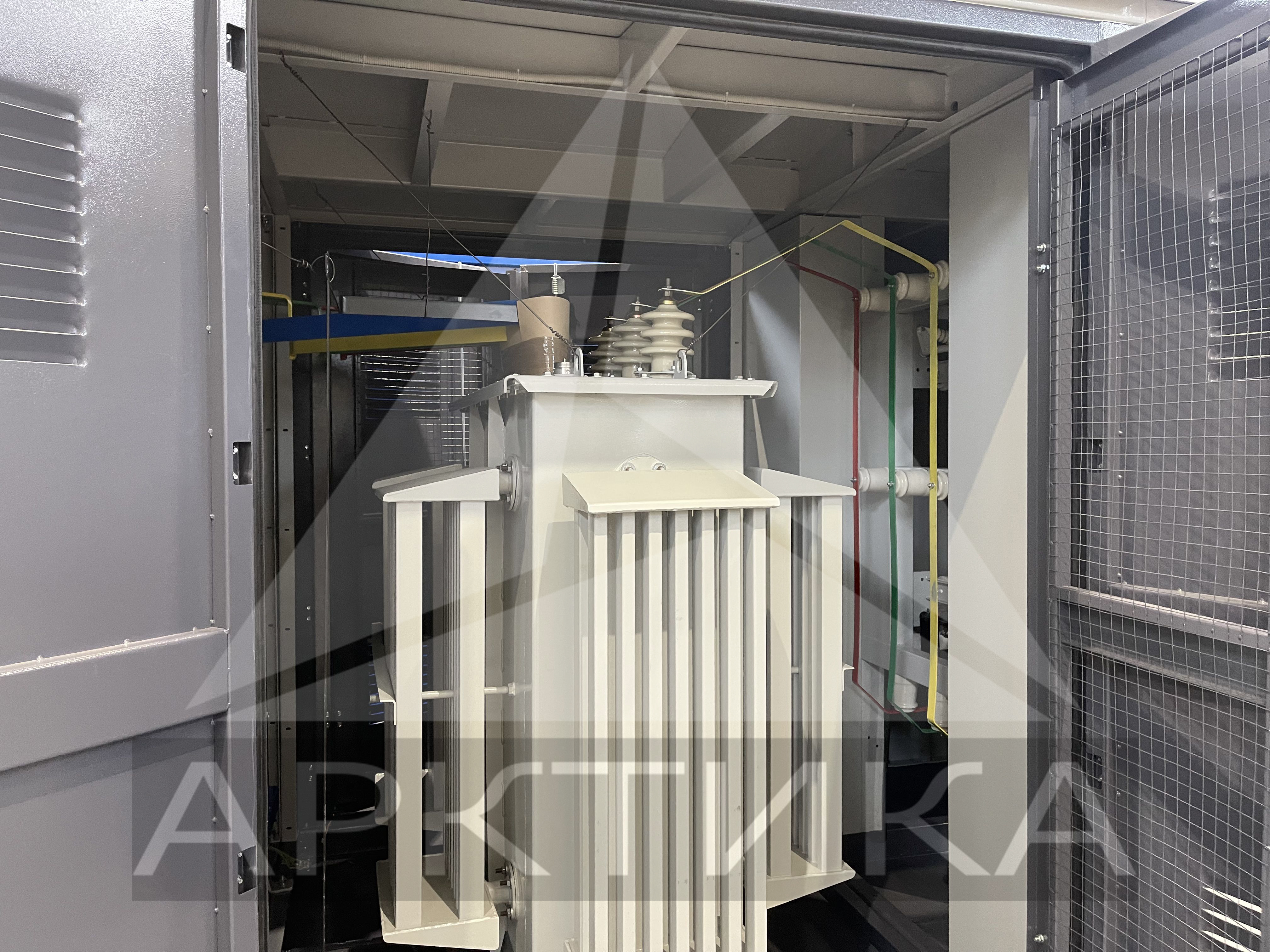

- отсеком под силовой трансформатор;

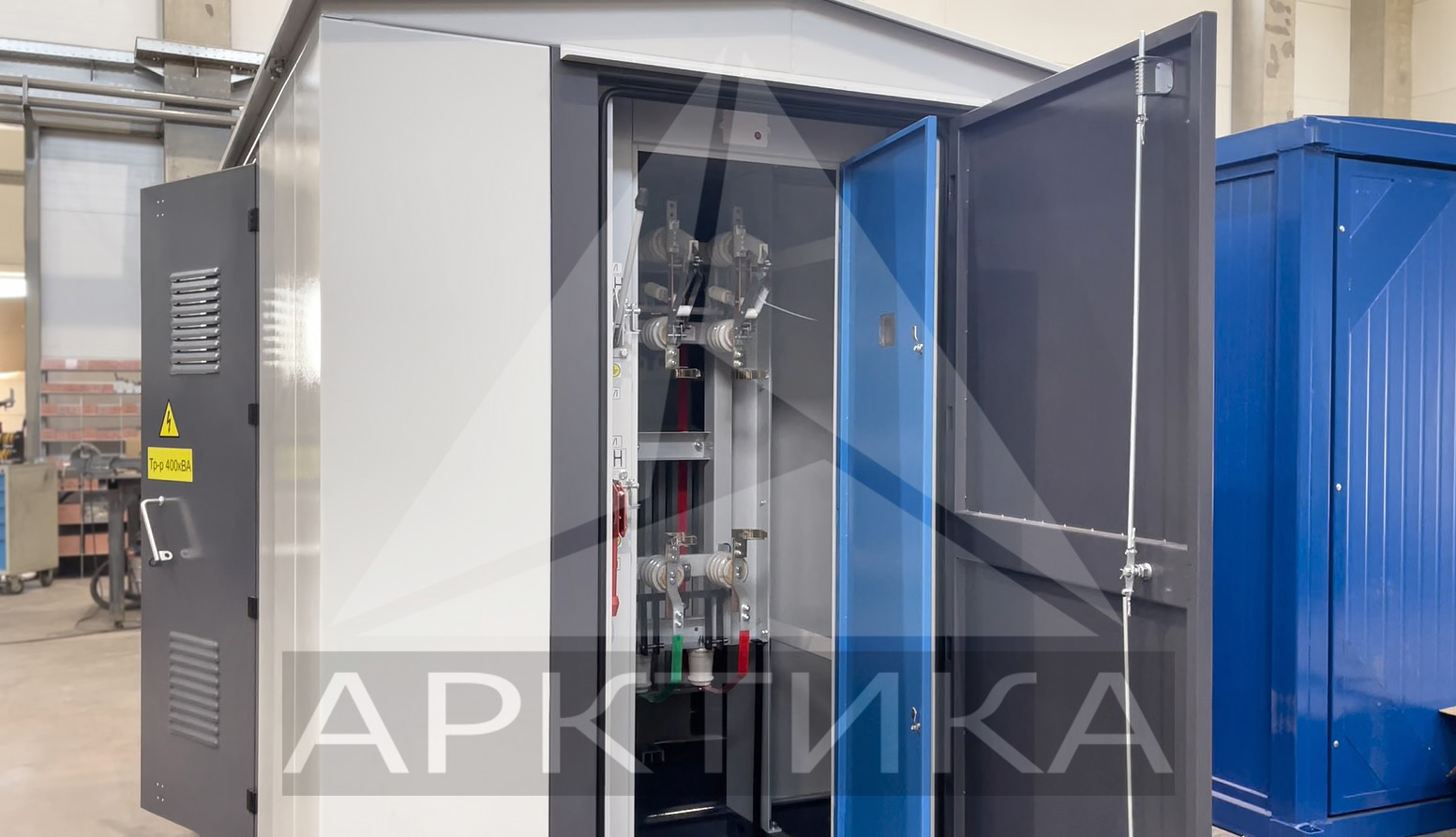

- распределительным устройством РУ ВН;

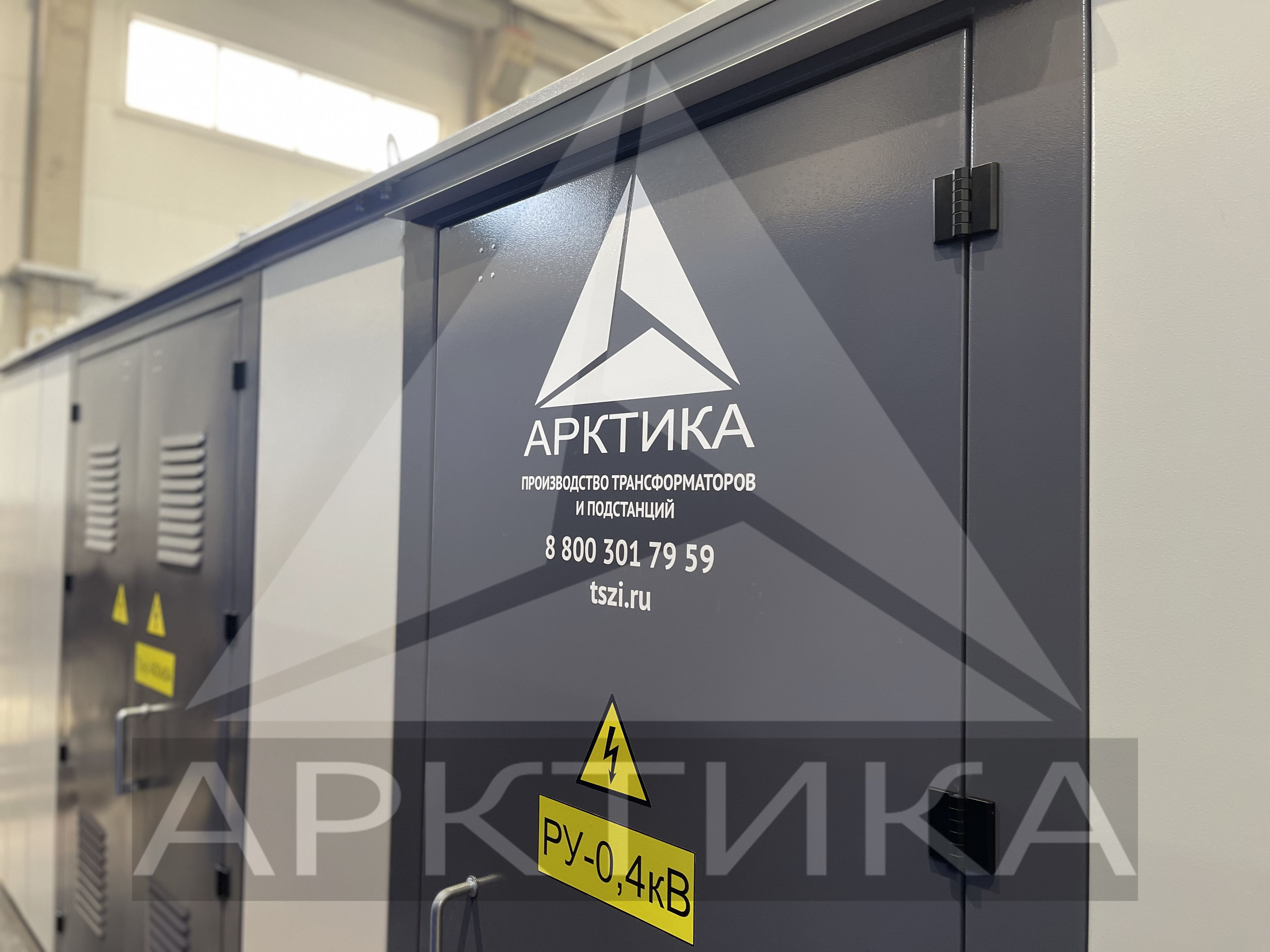

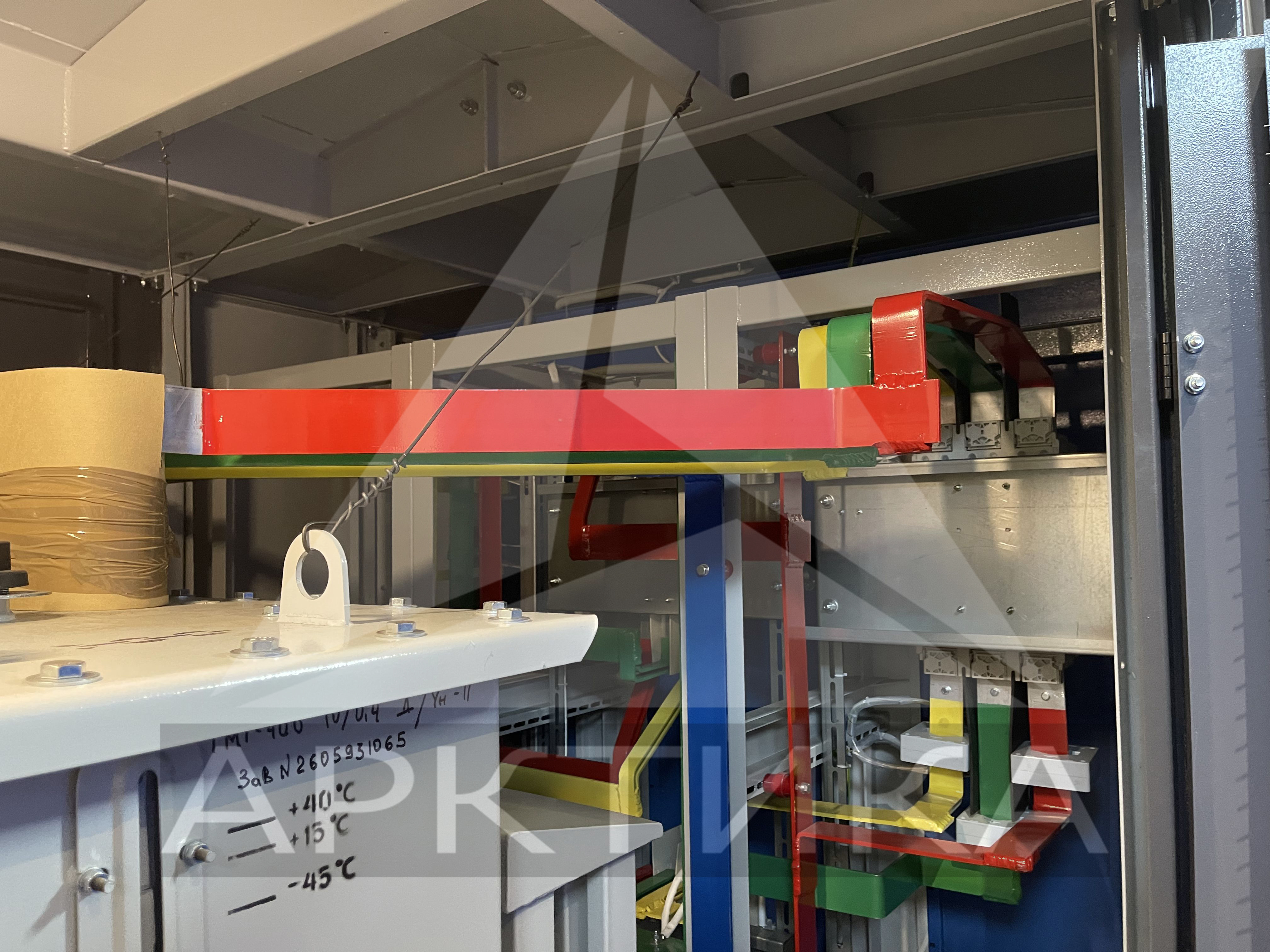

- распределительным устройством РУ НН.
Условия эксплуатации
Подстанцию КТП-630 необходимо эксплуатировать в условиях:
- температура атмосферы в интервале: нижнее значение -45, верхнее значение +45 градусов по Цельсию;
- влажность воздуха относительная – не выше 80% для температуры +20 градусов по Цельсию;
- допускается высота до тысячи метров выше уровня моря;
- скорость ветра, м/с – максимум 36 (в условиях обледенения – не более 15);
- допустимо обледенение не более 20 миллиметров.
Контроль качества
Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии. Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:
- измерение сопротивления обмоток;
- измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
- измерение напряжения короткого замыкания;
- измерение потерь при нагрузке;
- измерение потерь тока холостого хода;
- испытания диэлектрической прочности изоляции;
- испытания наведенным напряжением;
- измерение частичных разрядов;
- испытание на стойкость к грозовому импульсному напряжению;
- испытание на нагрев;
- испытание на короткое замыкание;
- измерение уровня шума.
Система контроля качества на заводе «Арктика» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.
Как купить, заказать:
На нашем заводе вы можете купить, заказать киосковые КТП различной мощности.
Индивидуально могут быть выпущены киосковые КТП нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках. Следует учесть, что цена такого устройства рассчитывается отдельно и займет некоторое время. Также по требованию заказчика для повышения защитных свойств Киосковые КТП могут быть выполнены с усиленной изоляцией.
Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать киосковые КТП и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru
О заводе:
Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.
Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.
Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.
Гарантии производителя:
Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
Также Вас могут заинтересовать:
https://tszi.ru/catalog/transformatory_silovye_all/
https://tszi.ru/catalog/trekhfaznye-ponizhayushchie-transformatory/
https://tszi.ru/catalog/komplektnye_transformatornye_podstancii/
Номинальная мощность, кВА | 630 |
Номинальная частота сети, Гц | 50 |
Номинальное напряжение сети ВН, В | 10000 или 6000 |
Номинальное напряжение сети НН, В | 400 |
Габаритные размеры, мм | 2400х2100х2100 |
Масса (без трансформатора), кг | 1280 |
Сеть, кВ | 6; 10; 20; 27,5; 35 |
