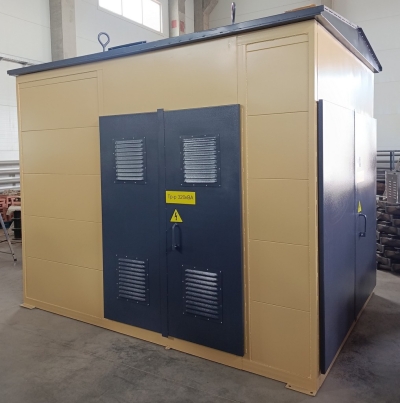

Киосковая трансформаторная подстанция КТП-400
*Конечную стоимость уточняйте у менеджера
КТП-400 является киосковой подстанцией мощностью 400 кВА, поставляется в проходном или тупиковом исполнении. Устройство принимает трехфазный переменный ток промышленной частоты напряжением, равным 10 или 6 киловольт с преобразованием напряжения до 0,4 киловольт для снабжения конечных потребителей. Предусмотрена наружная установка, подстанция снабжена воздушными или кабельными вводом и выводом. Позволяет обеспечить снабжение сельскохозяйственных, промышленных или коммунальных потребителей.
от 5 дней
18 месяцев
Назначение
Комплектная трансформаторная подстанция КТП-400 предназначена для осуществления электроснабжения потребителей суммарной мощностью до 400 кВА. По типу исполнения КТП подразделяются на внутренние (шкафные) и наружные (киосковые), по подключению вводной части - на проходные и тупиковые.
Основные характеристики КТП-400 следующие:
- номинальная мощность трансформатора - 400 кВА;
- вводное напряжение - 6 (10) кВ;
- выходное напряжение - 0,4 (0,23) кВ;
Комплектация киосковой КТП-400

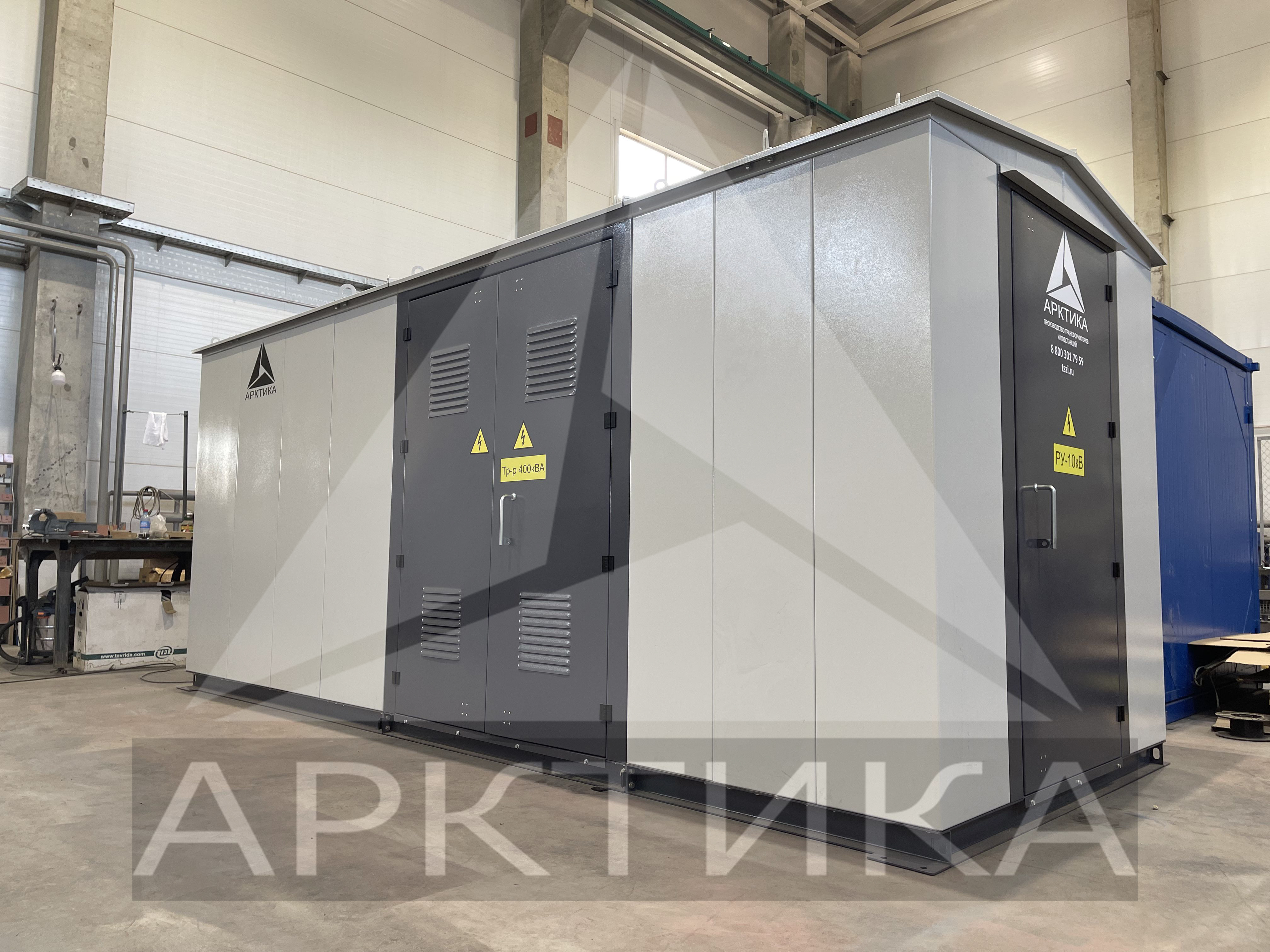

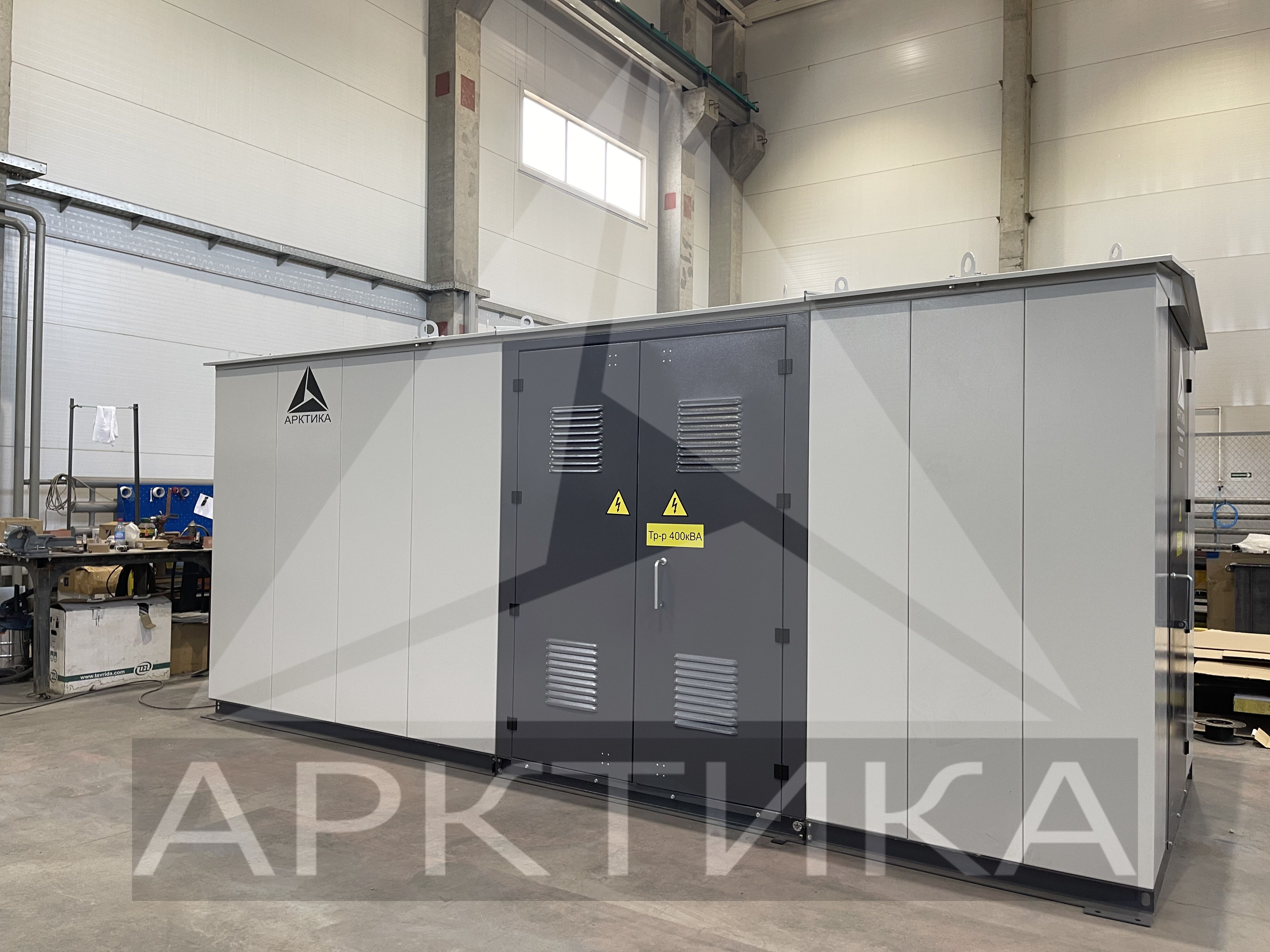

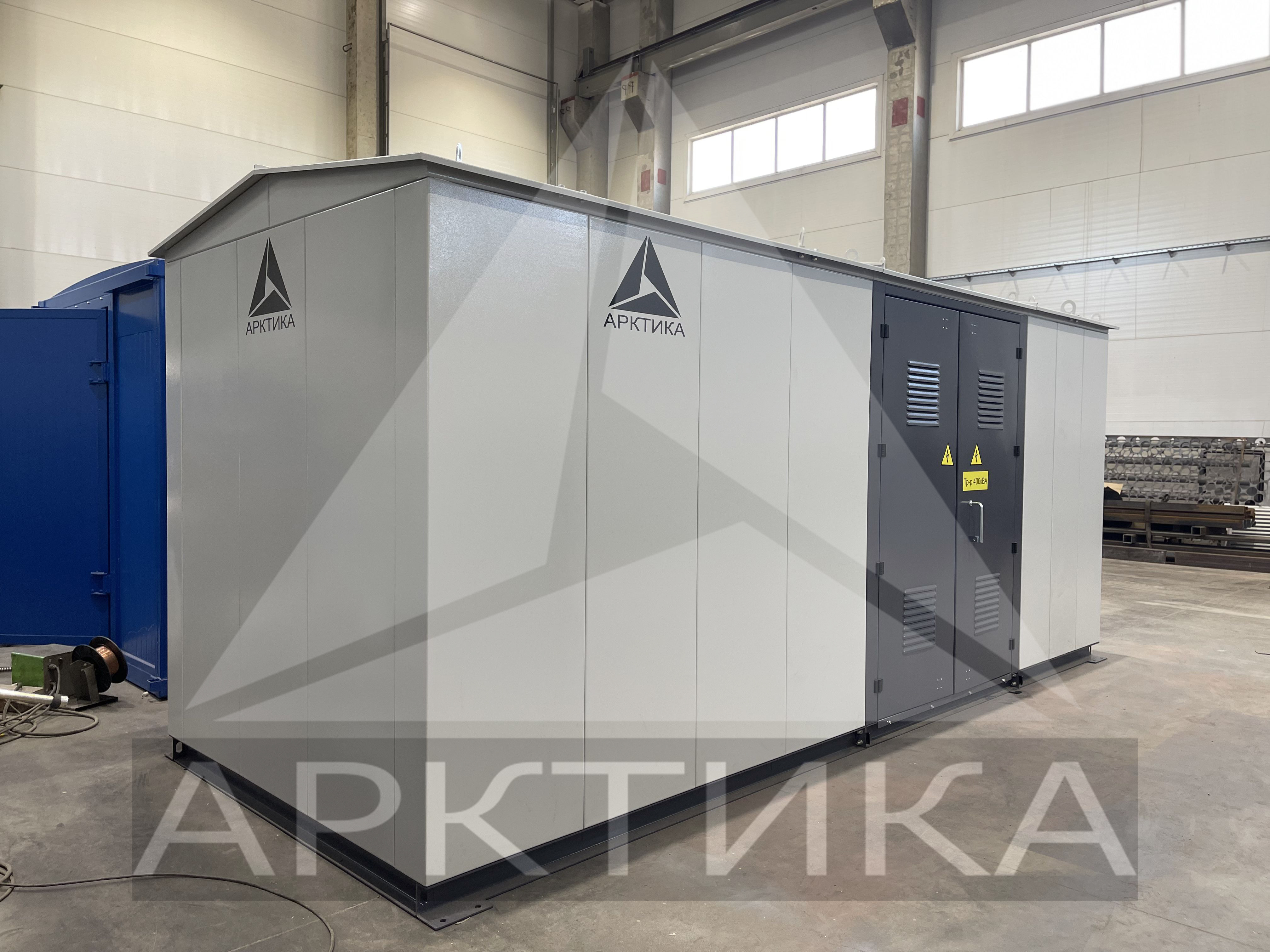

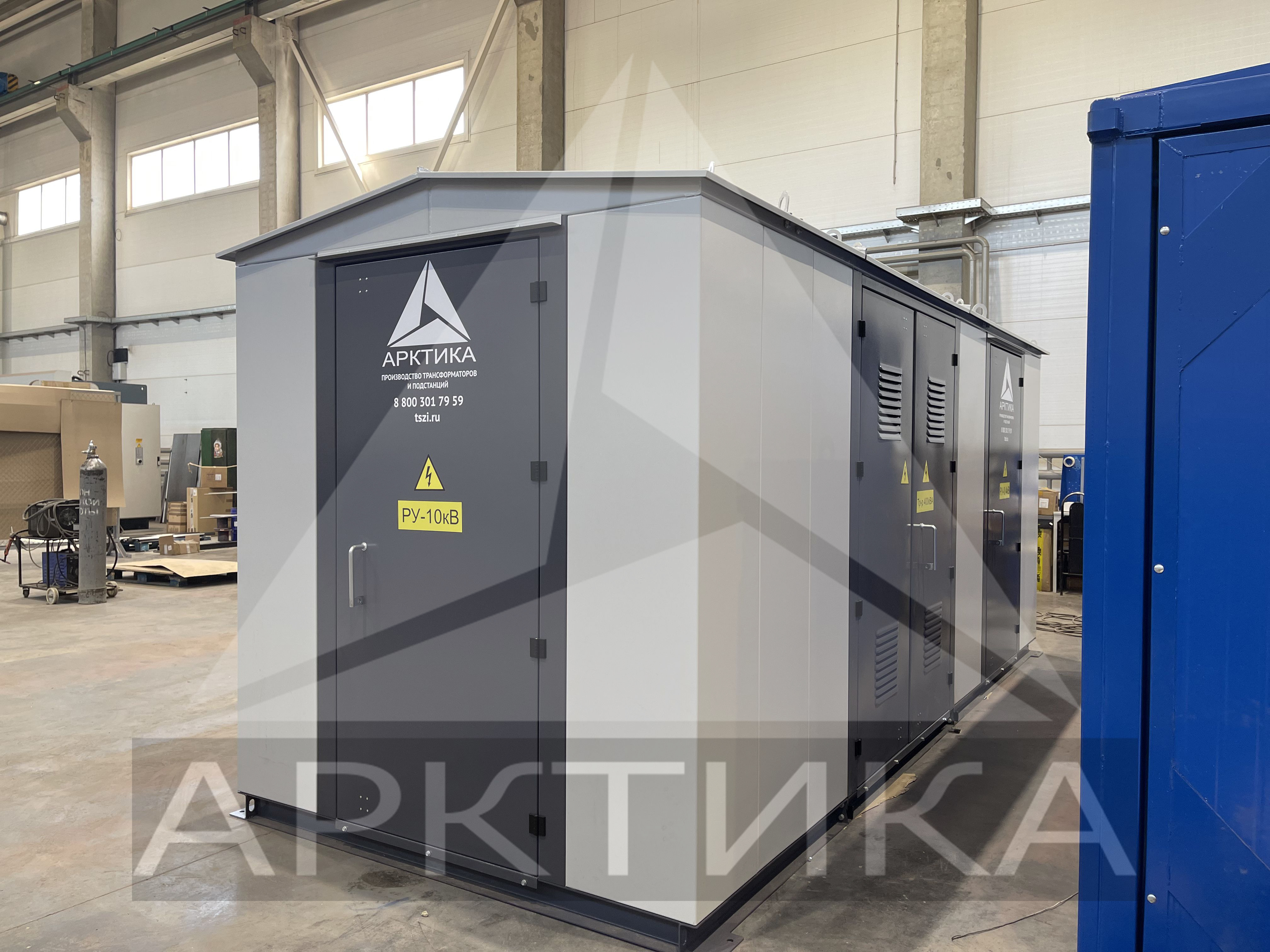

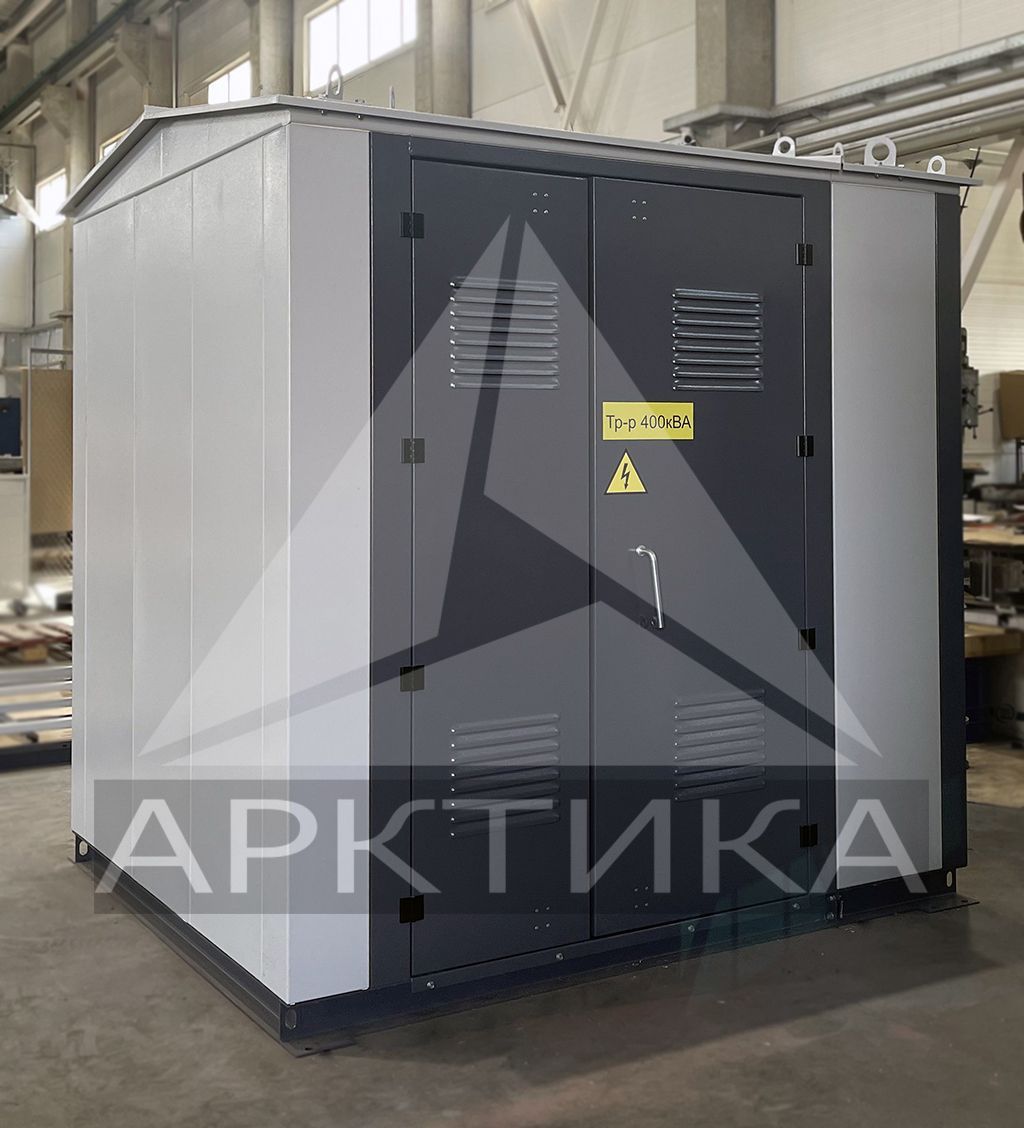

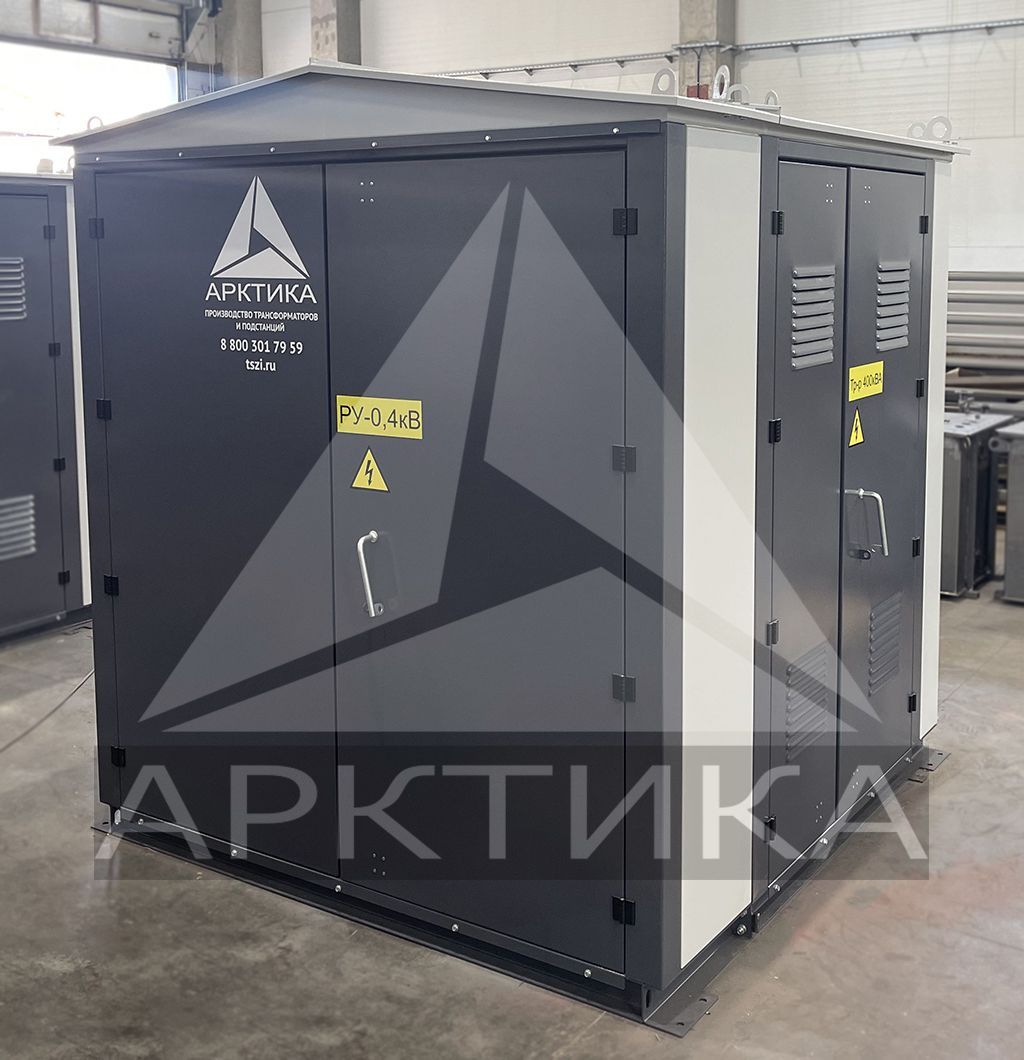

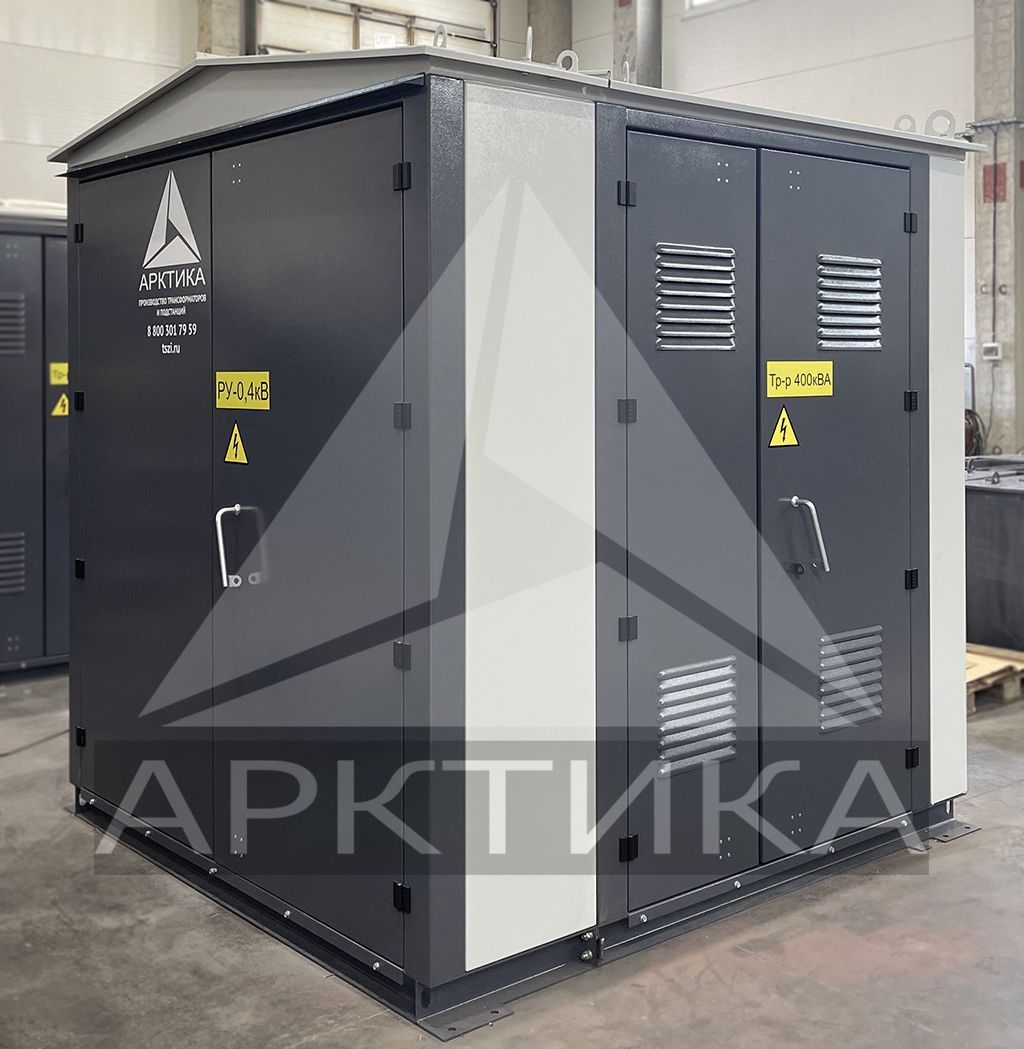

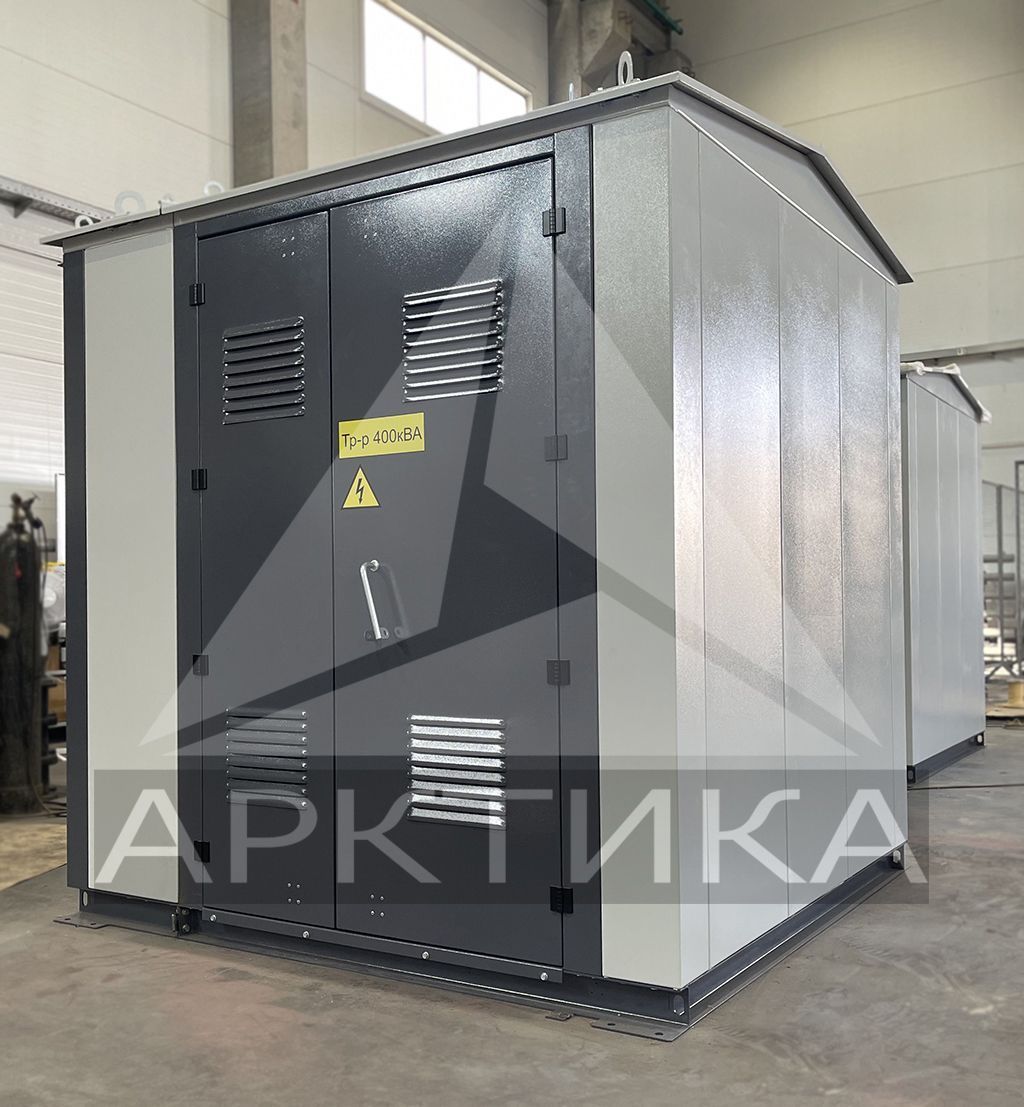

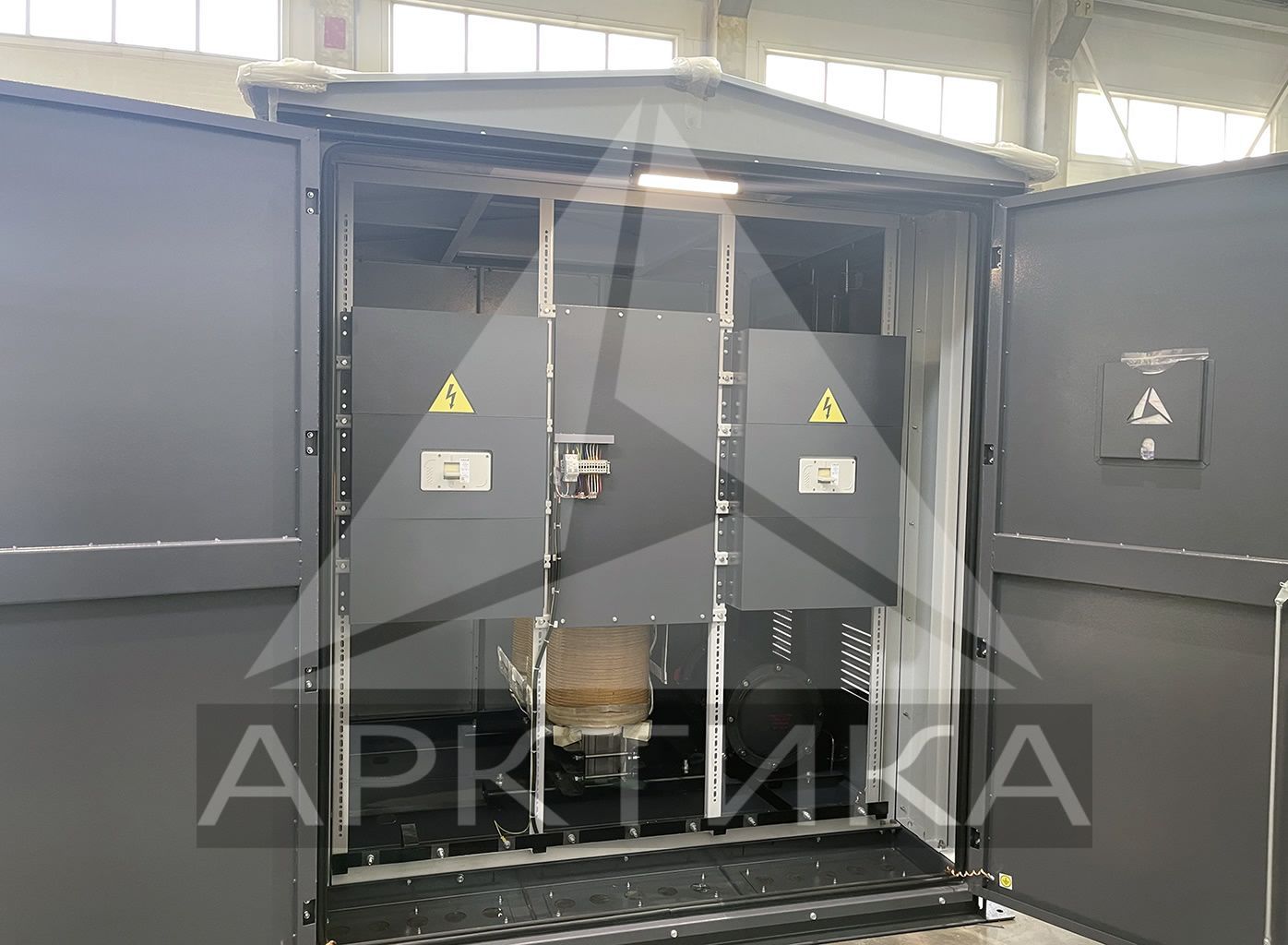

КТП киоскового типа представляют собой металлический киоск, жесткий каркас которого способен выдерживать значительную нагрузку. Он устанавливается на утрамбованном грунте или бетонном фундаменте. Внутреннее пространство разделено на 3 отделения:
- ввода высокого напряжения;
- трансформатора;
- распределения и вывода низкого напряжения.

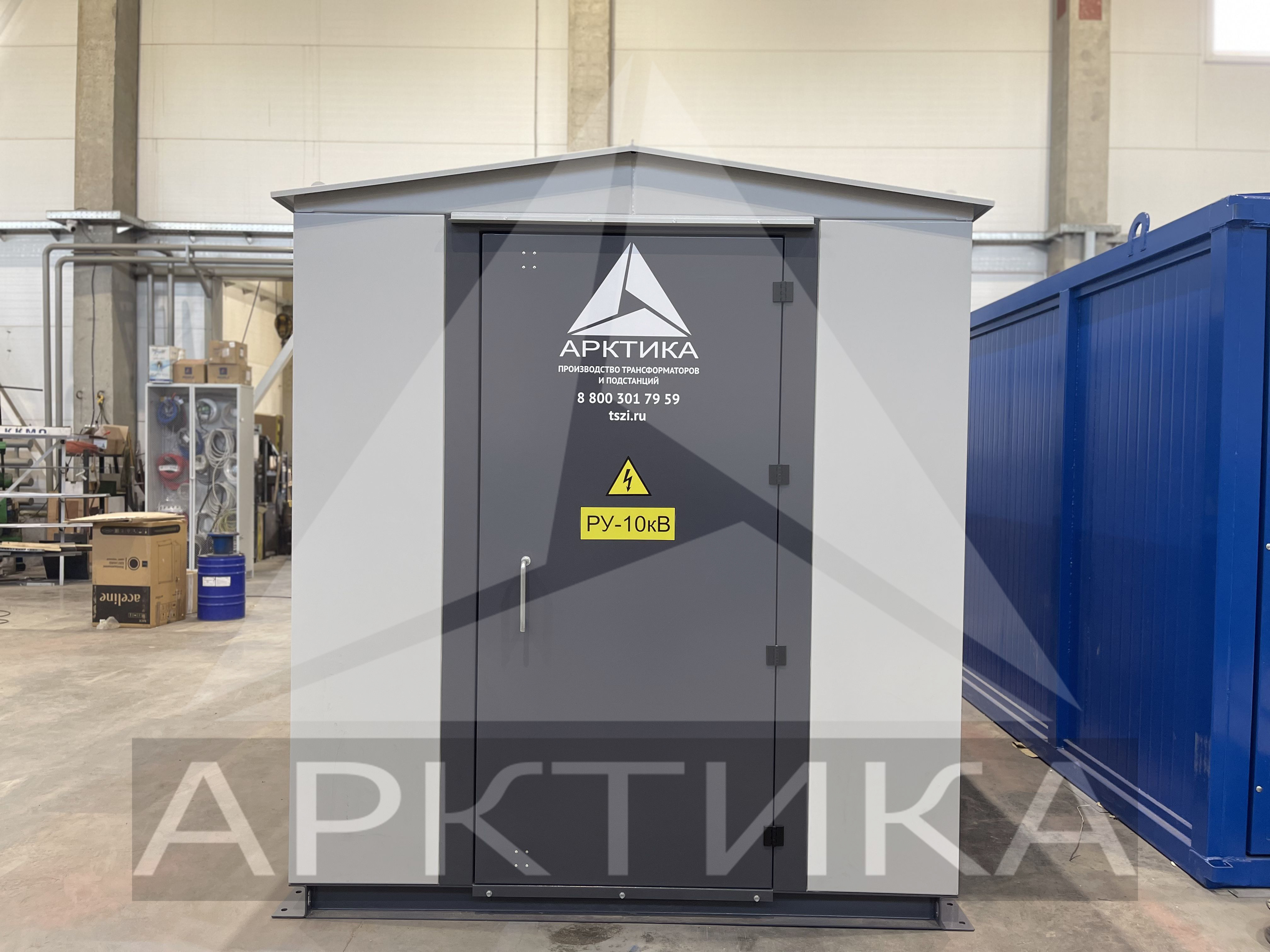

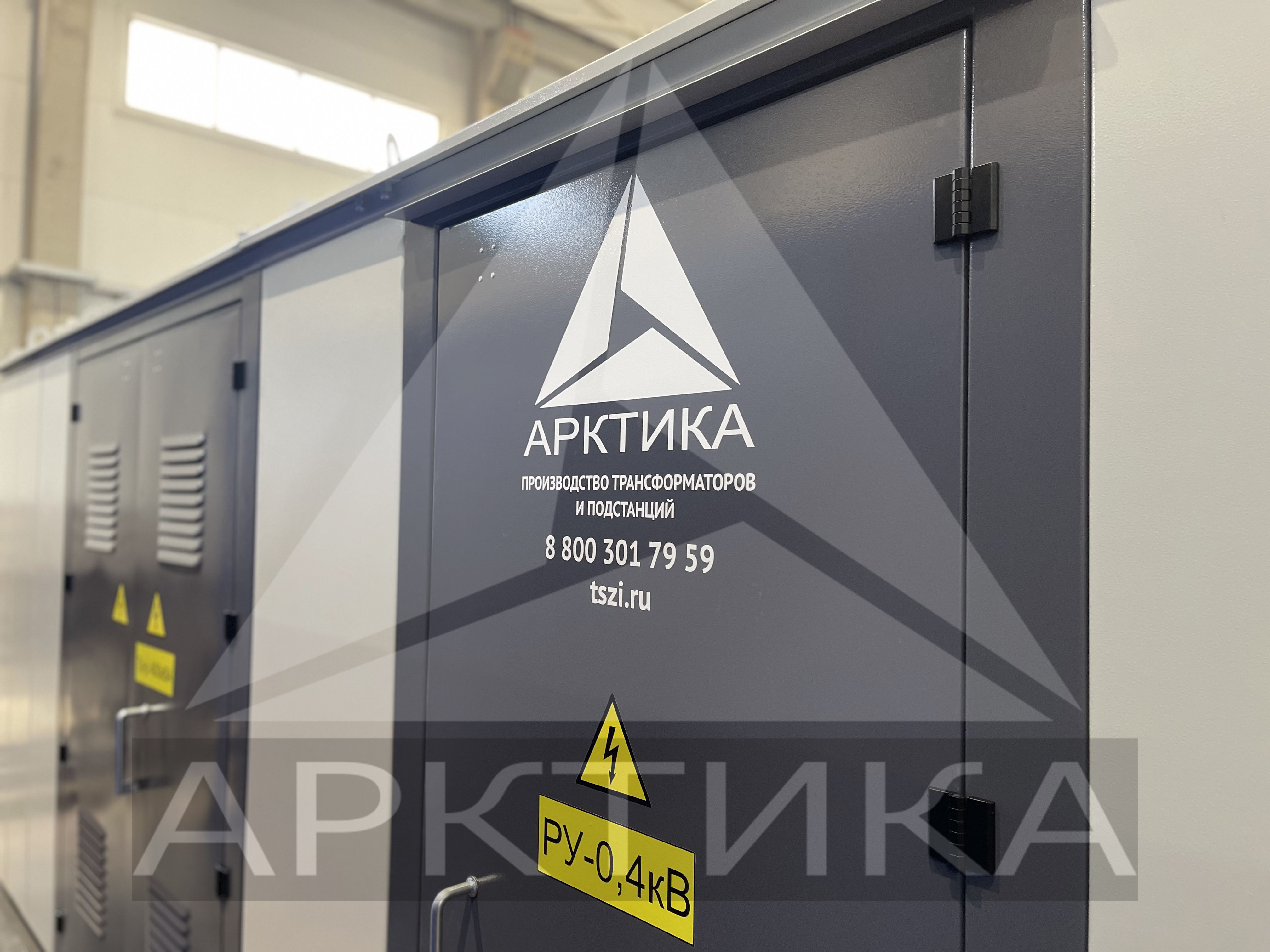

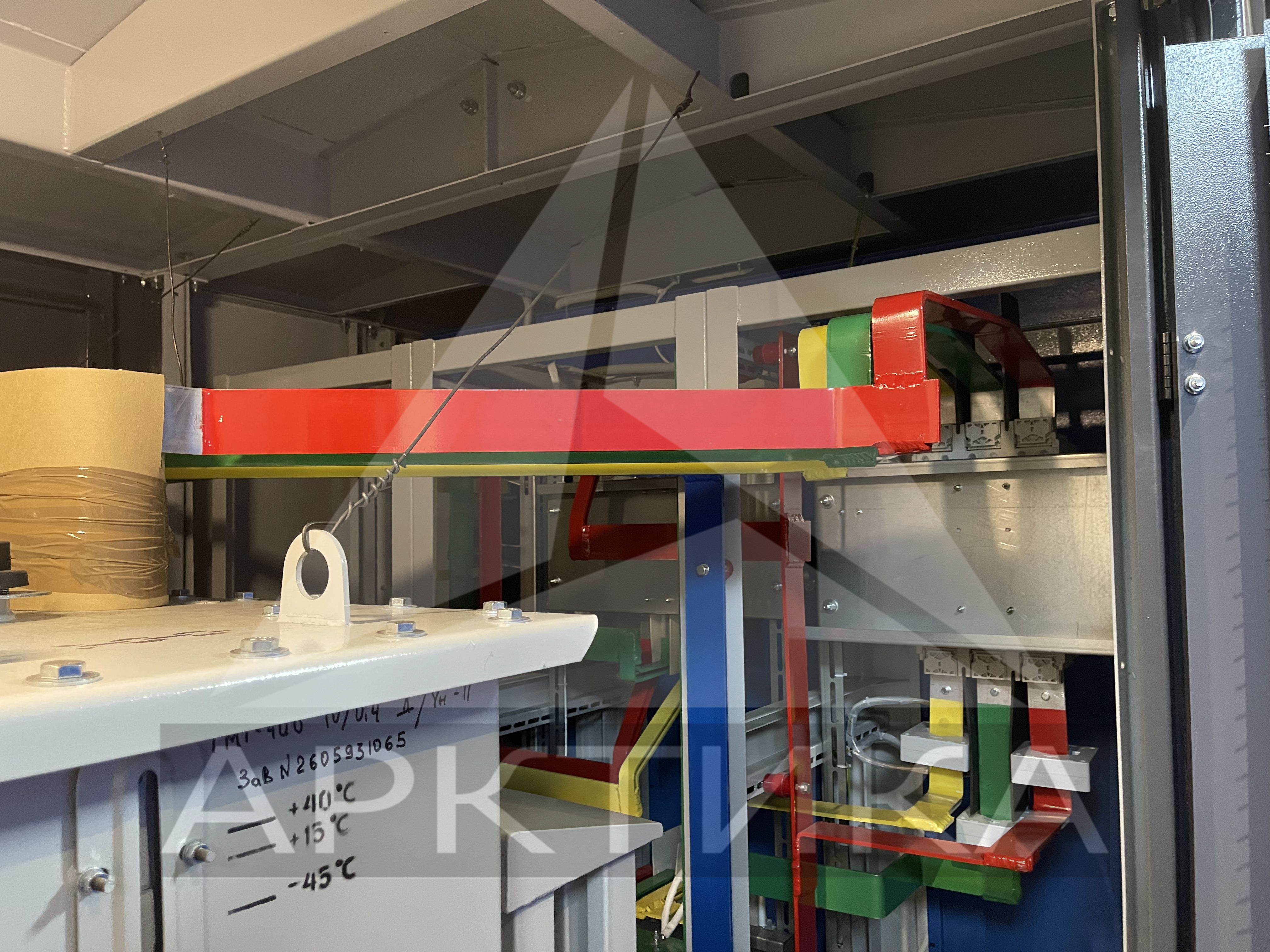

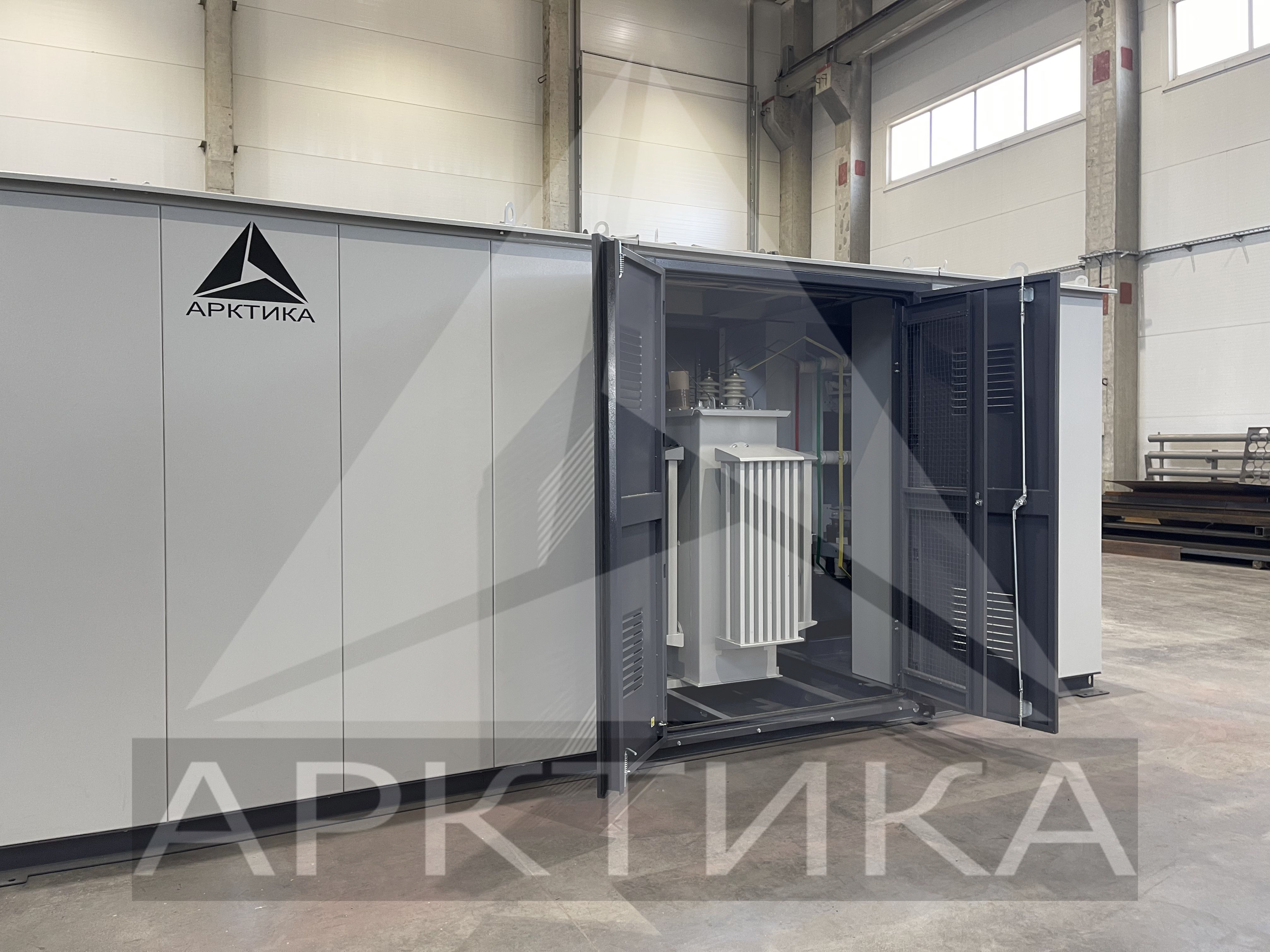

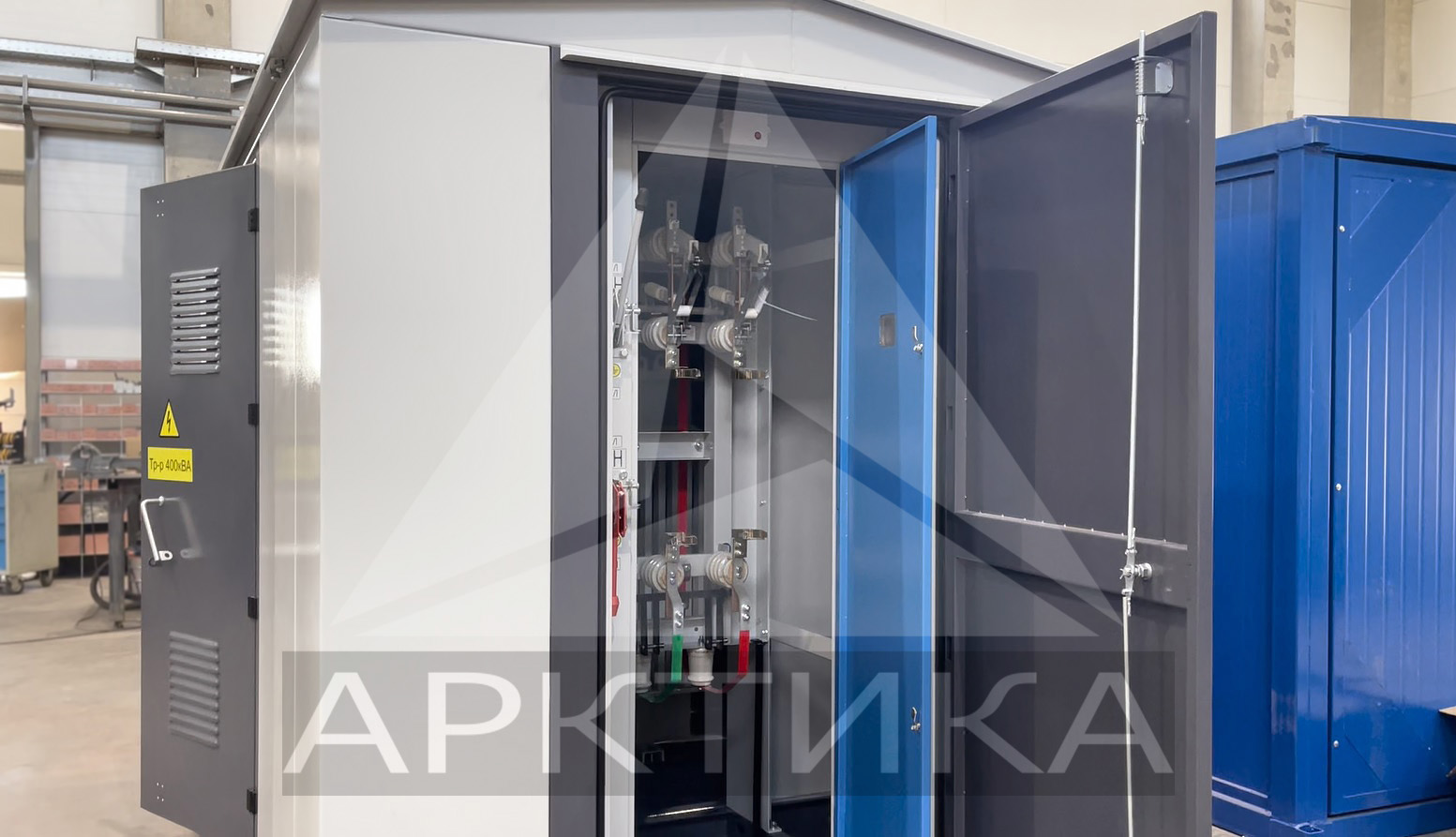

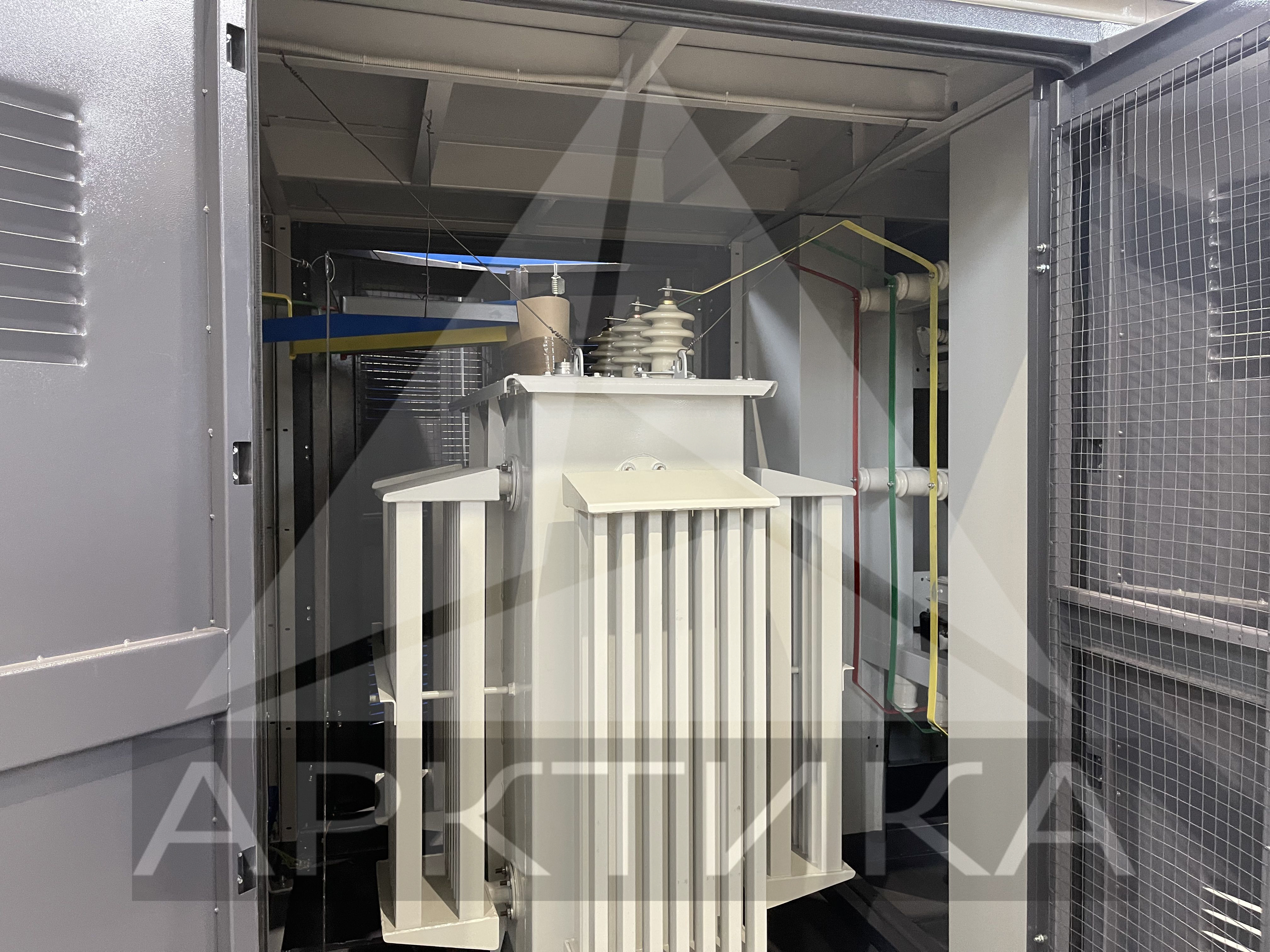

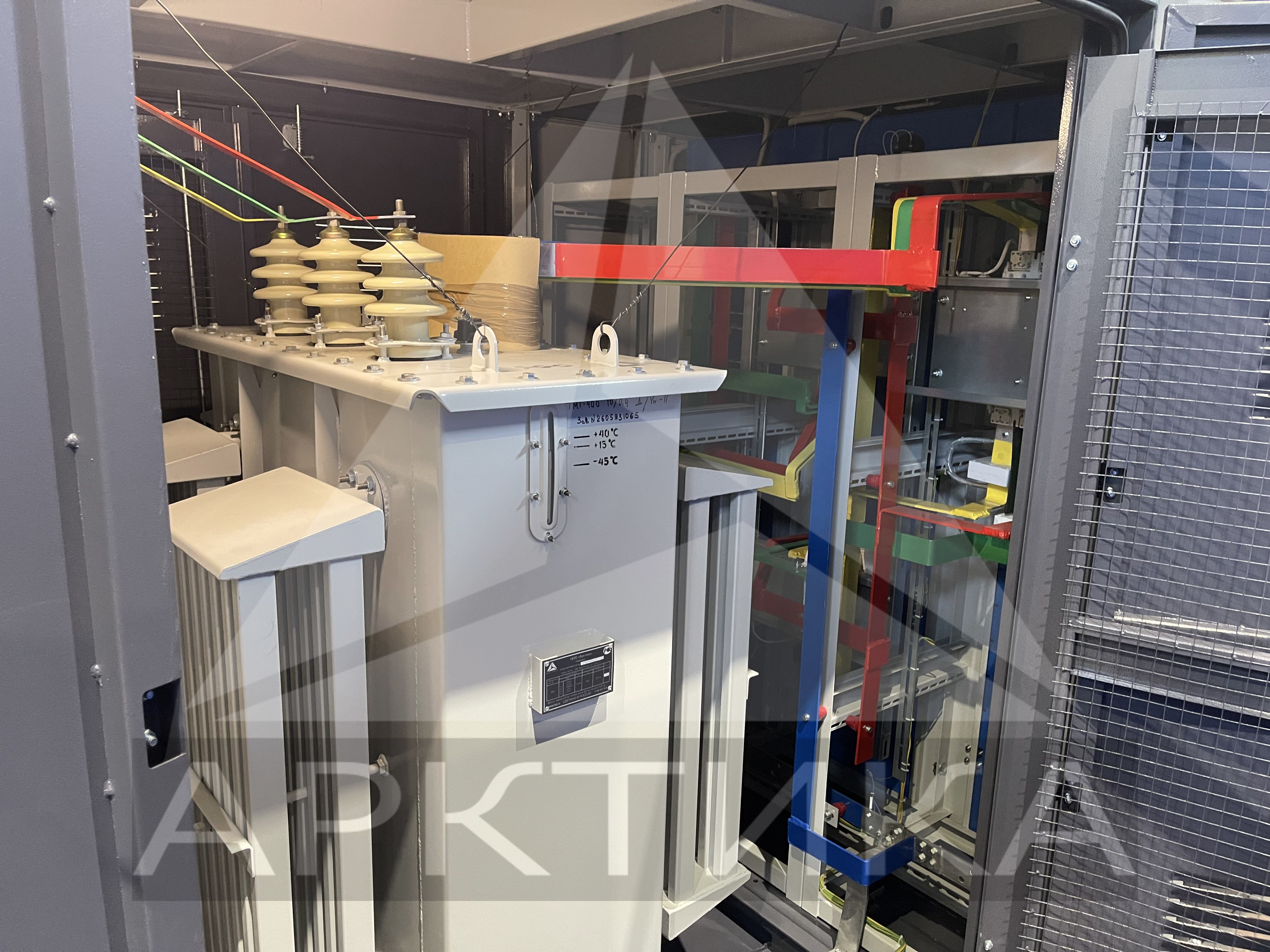

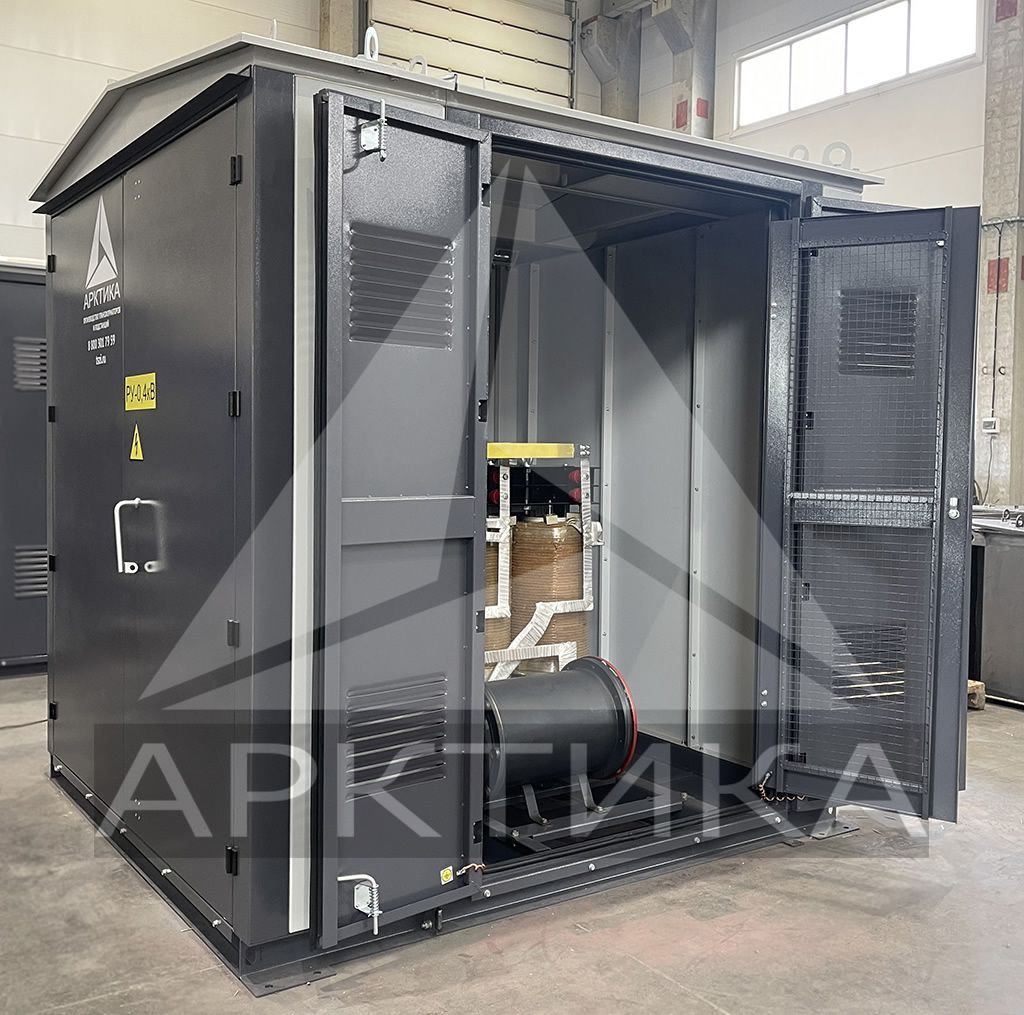

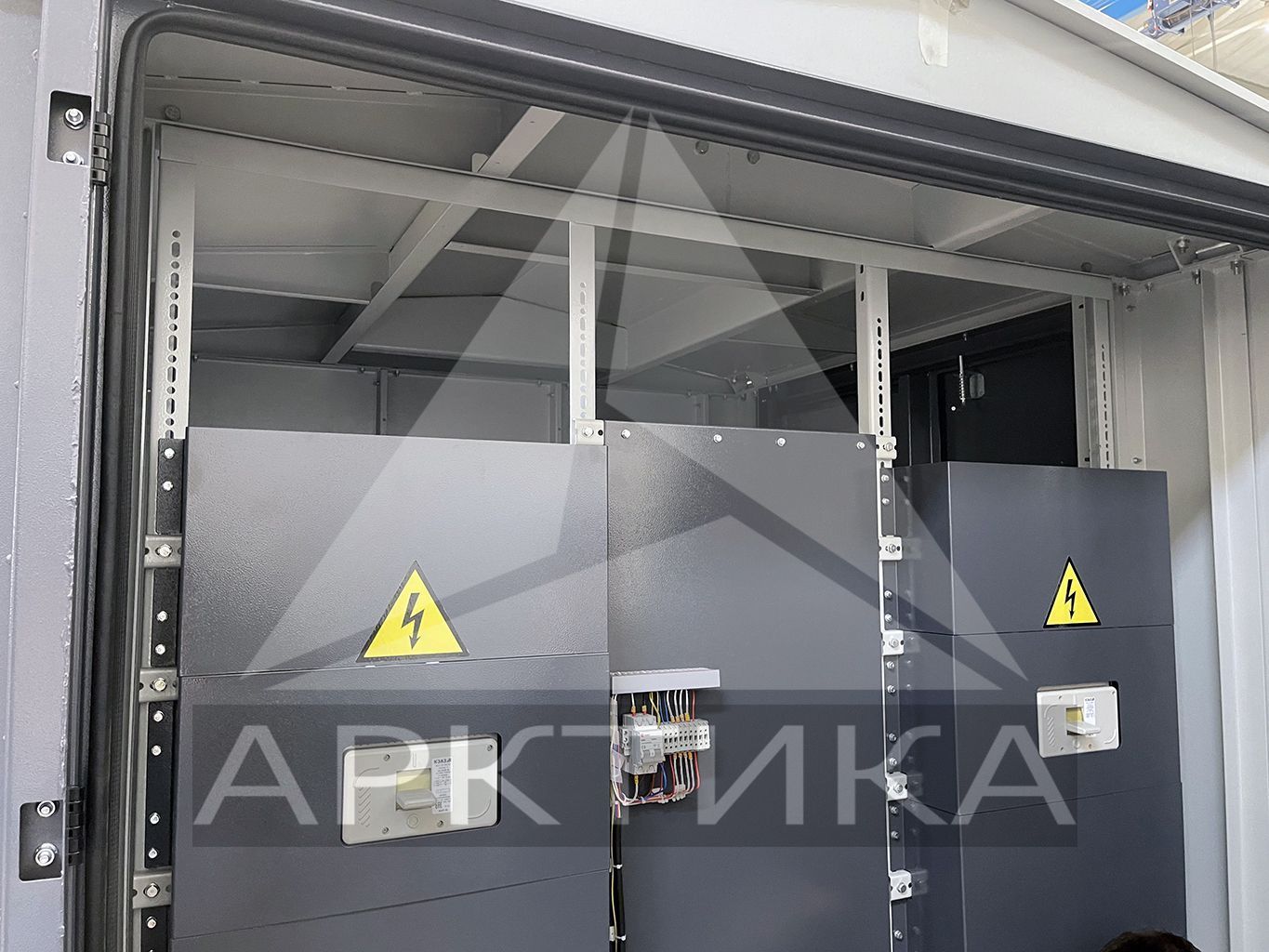

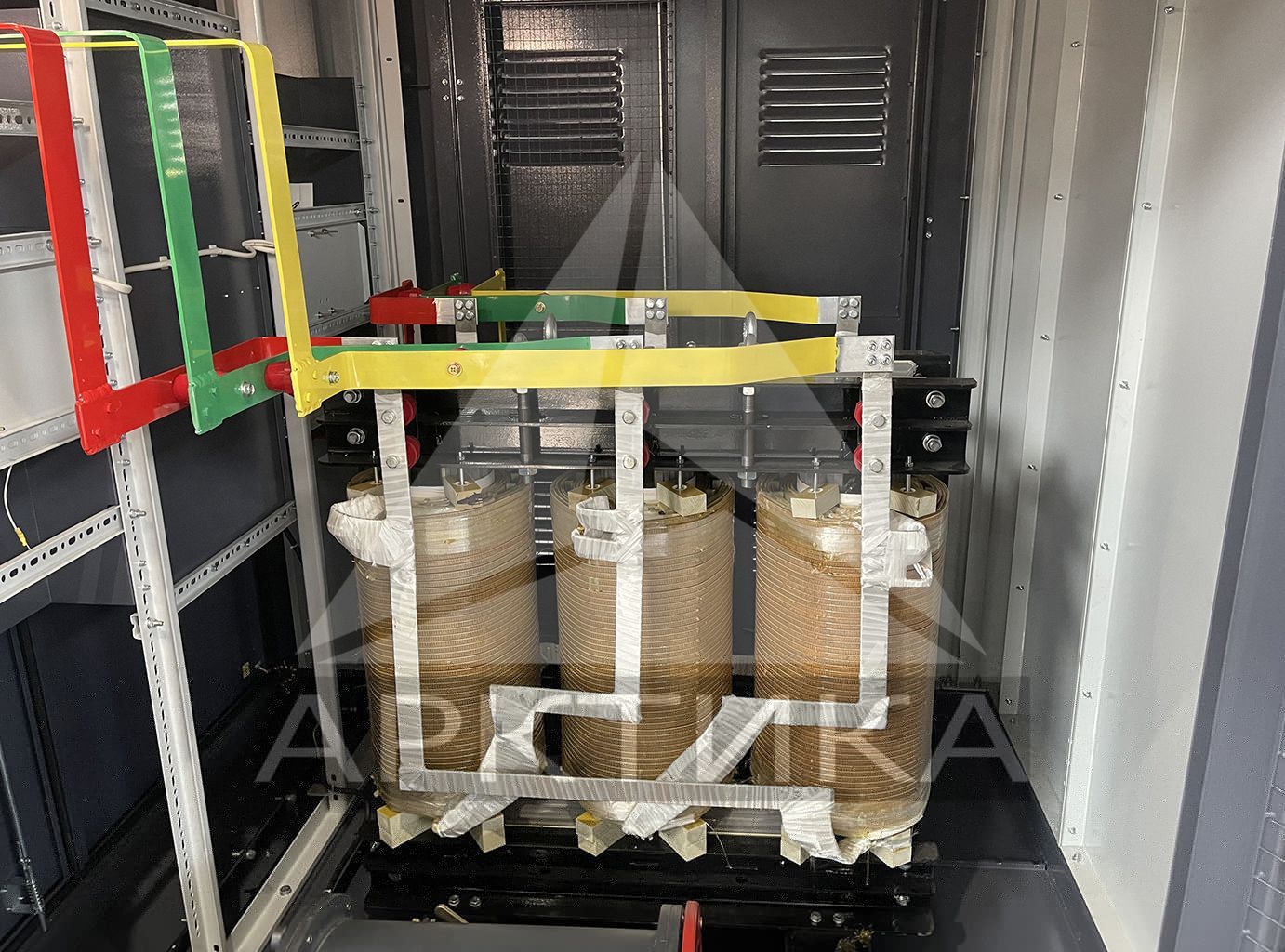

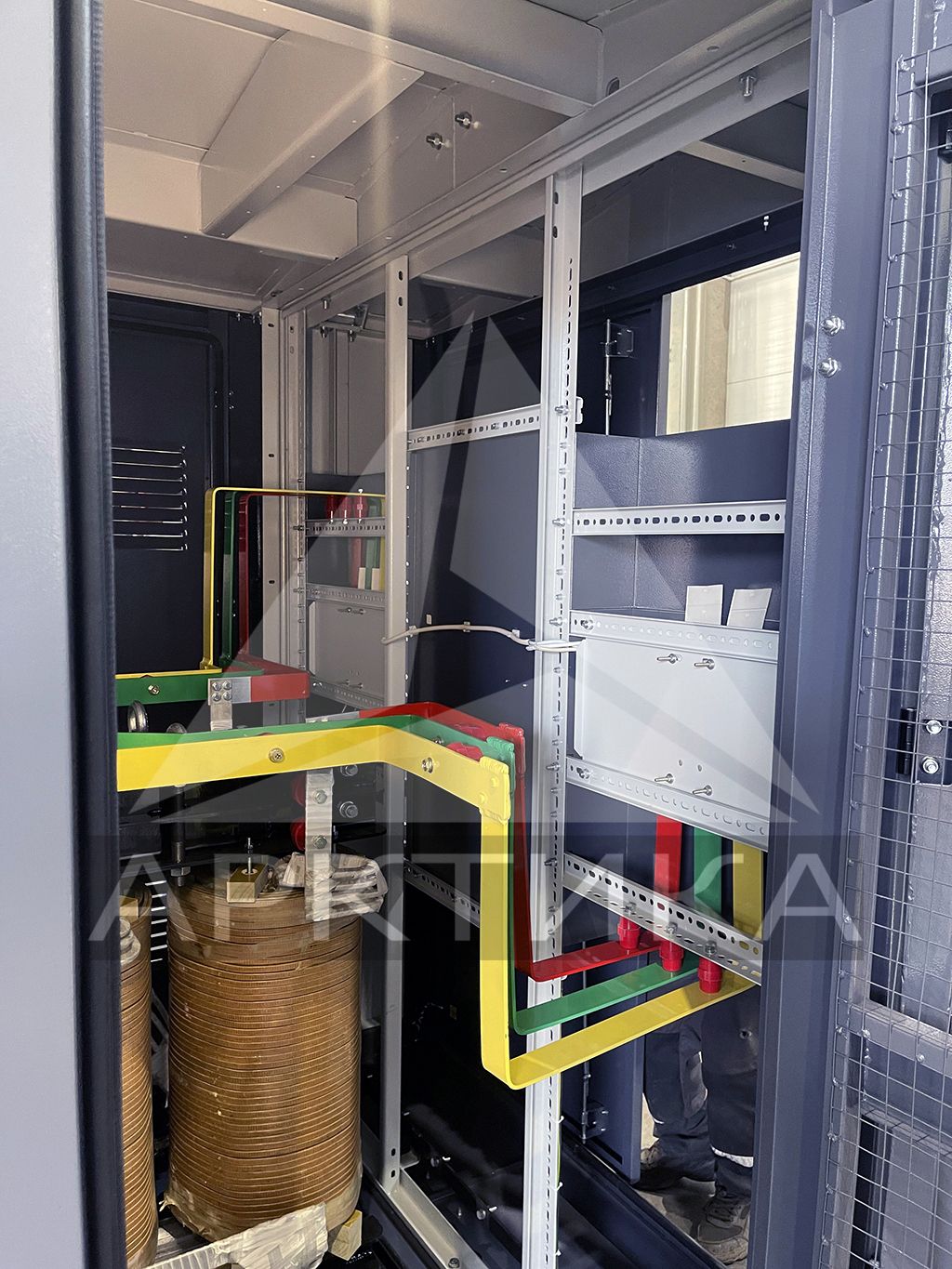

Отделение ввода комплектуется высоковольтными изоляторами, предохранителями, выключателем нагрузки или разъединителем. К нему подключаются воздушные или кабельные линии трехфазного переменного тока с напряжением 6 (10) кВ. В отделении трансформатора устанавливается трехфазный масляный или сухой трансформатор, который преобразует переменный ток высокого напряжения, частотой 50 Гц, в переменный ток низкого напряжения (0,4 кВ). В отделении низкого напряжения устанавливаются рубильники с предохранителями, автоматические выключатели для передачи и распределения переменного тока потребителям. Предусматривается также установка приборов учета электроэнергии, их подогрев, фидера внутреннего и уличного освещения.
Каждое из отделений оснащено независимым доступом снаружи каркаса для проведения установочных и профилактических работ.
Конструкция подстанции предусматривает ее транспортировку с установленным трансформатором. Охлаждение осуществляется естественной вентиляцией воздуха сквозь нижние и верхние щели металлического каркаса.
Условия эксплуатации
КТП-400 функционирует при наружной температуре от -45 до +45 градусов, максимально допустимая влажность воздуха - 80% (для температурного режима от -20 до +20 градусов). Допускается эксплуатация на отметках не выше 1000 метров над уровнем моря. Максимальная толщина обледенения – 20 мм. Наибольшая скорость ветра – 36 м/с (при обледенении – 15 м/с). Запрещена эксплуатация в агрессивных средах, также не допускается пылевое загрязнение.
Контроль качества
Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии. Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:
- измерение сопротивления обмоток;
- измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
- измерение напряжения короткого замыкания;
- измерение потерь при нагрузке;
- измерение потерь тока холостого хода;
- испытания диэлектрической прочности изоляции;
- испытания наведенным напряжением;
- измерение частичных разрядов;
- испытание на стойкость к грозовому импульсному напряжению;
- испытание на нагрев;
- испытание на короткое замыкание;
- измерение уровня шума.
Система контроля качества на заводе «Арктика» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.
Как купить, заказать:
На нашем заводе вы можете купить, заказать киосковые КТП различной мощности.
Индивидуально могут быть выпущены киосковые КТП нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках. Следует учесть, что цена такого устройства рассчитывается отдельно и займет некоторое время. Также по требованию заказчика для повышения защитных свойств Киосковые КТП могут быть выполнены с усиленной изоляцией.
Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать киосковые КТП и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru
О заводе:
Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.
Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.
Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.
Гарантии производителя:
Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
Также Вас могут заинтересовать:
https://tszi.ru/catalog/transformatory_silovye_all/
https://tszi.ru/catalog/trekhfaznye-ponizhayushchie-transformatory/
https://tszi.ru/catalog/komplektnye_transformatornye_podstancii/
Номинальная мощность, кВА | 400 |
Номинальная частота сети, Гц | 50 |
Номинальное напряжение сети ВН, В | 10000 или 6000 |
Номинальное напряжение сети НН, В | 400 |
Габаритные размеры, мм | 2400х2100х2100 |
Масса (без трансформатора), кг | 1280 |
Сеть, кВ | 6; 10; 20; 27,5; 35 |
