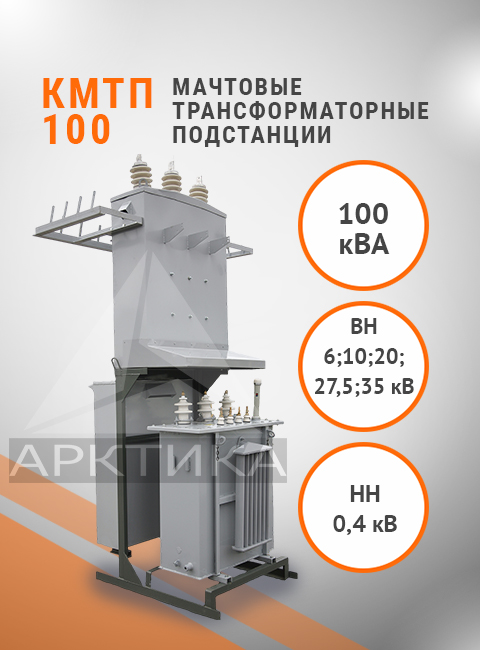

Мачтовая трансформаторная подстанция КМТП-100

Назначение

Мачтовые комплектные трансформаторные подстанции КМТП - 100 применяются для приема электроэнергии от ЛЭП напряжением 6 или 10 кВ и частотой 3-хфазного переменного тока 50 Гц для последующего распределения и передачи потребителям электроэнергии напряжением 0,4 кВ.

Условия эксплуатации:

КМТП - 100 эффективно работает при соблюдении требований к окружающей среде:

• среда не взрывоопасная;
• температура воздуха в зоне установки – от - 40º до + 40º (по Цельсию);
• относительная влажность воздуха (при + 20 ºС) – не более 80%;
• Установка на высоте не более 1 тыс. м над уровнем моря.

При работе КМТП - 100 не допустимы удары, тряска, вибрации, наличие токопроводной пыли, агрессивных испарений, которые могли бы разрушить металл и изоляцию. Монтаж и эксплуатация КМТП -100 производятся согласно требованиям ПУЭ с соблюдением норм техники безопасности.

Характеристики КМТП – 100 позволяют использовать эти подстанции для электроснабжения небольших дачных и сельских поселков и хозяйственных объектов в регионах с умеренным климатом.

Конструктивные особенности

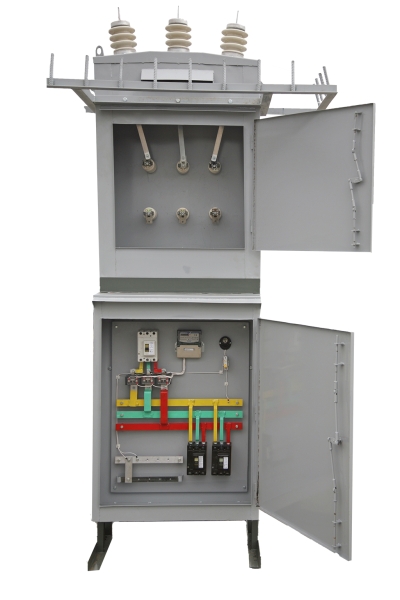

КМТП - 100 – это открытая подстанция мощностью 100 кВА, тупикового типа, конструктивно состоит из двух сварных шкафов. В шкафу высокого напряжения расположено устройство ввода напряжения с предохранителями типа ПКТ и разрядниками типа ОПН. В шкафу низкого напряжения расположены рубильник и автоматические выключатели на отходящих линиях. Здесь же установлены три трансформатора тока и счетчик для учета потребляемой электроэнергии.

КМТП - 100 устанавливаются на железобетонных «Т»-образных стойках. Конструкция предусматривает площадку для установки масляного трансформатора и площадку для обслуживания подстанции со стороны низкого напряжения. Подключение КМТП – 100 со стороны 6 или 10 кВ производится воздушной линией. Подключение потребителей напряжения 0,4 кВ может быть кабельным или воздушным.

Контроль качества

На все мачтовые комплектные трансформаторные подстанции имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляетсявходной контролькачества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;
• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
• измерение напряжения короткого замыкания;
• измерение потерь при нагрузке;
• измерение потерь тока холостого хода;
• испытания диэлектрической прочности изоляции;
• испытания наведенным напряжением;
• измерение частичных разрядов;
• испытание на стойкость к грозовому импульсному напряжению;
• испытание на нагрев;
• испытание на короткое замыкание;
• измерение уровня шума.

Система контроля качества на заводе «Арктика» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.

Условия эксплуатации

• Высота над уровнем моря: не более 2000 м
• Степень загрязненности атмосферы: I...III
• Группа условий эксплуатации в части воздействия механических факторов внешней среды: М3 по ГОСТ 17516.1-90
• Шкафы распределительных устройств низкого напряжения (РУНН) используются в электрических сетях с системой заземления по ГОСТ 30331.2-95 (МЭК 364-3-93) -TN-S-С и TN-С (нулевой рабочий и нулевой защитный проводники объединены).

Как купить, заказать:

На нашем заводе вы можете купить, заказать мачтовые КМТП различной мощности.

Индивидуально могут быть выпущены мачтовые КМТП нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках. Следует учесть, что цена такого устройства рассчитывается отдельно и займет некоторое время. Также по требованию заказчика для повышения защитных свойств мачтовые КМТП могут быть выполнены с усиленной изоляцией.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать мачтовые КМТП и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
