КТПМ-160

Скачать опросный лист Сертификат

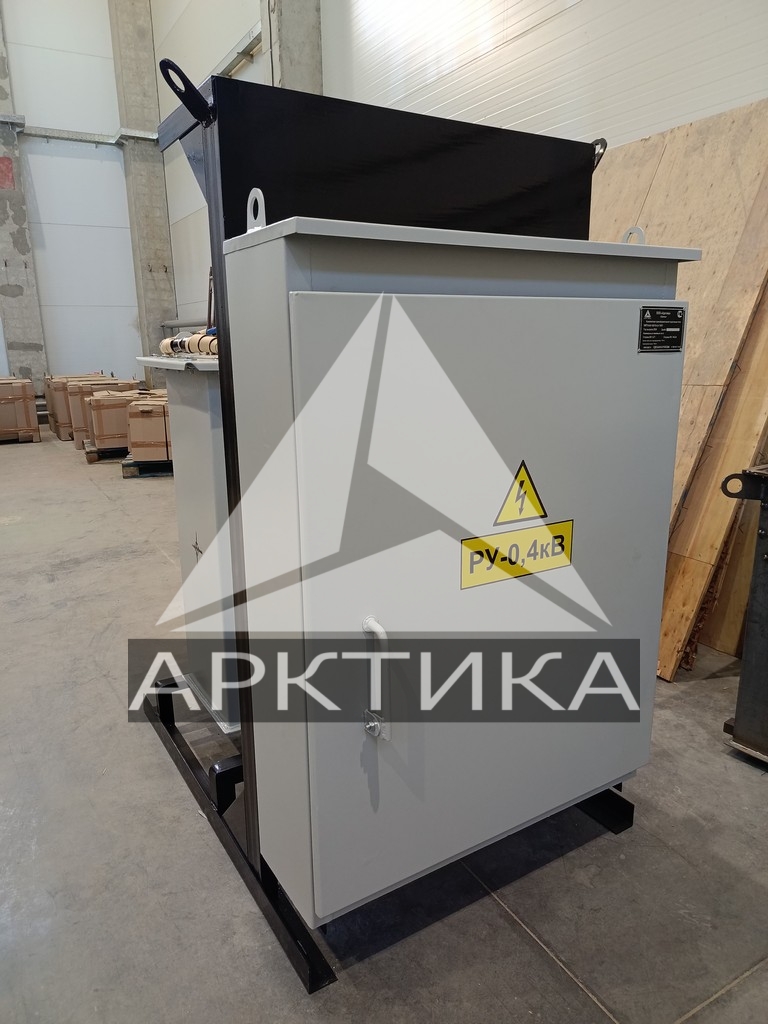

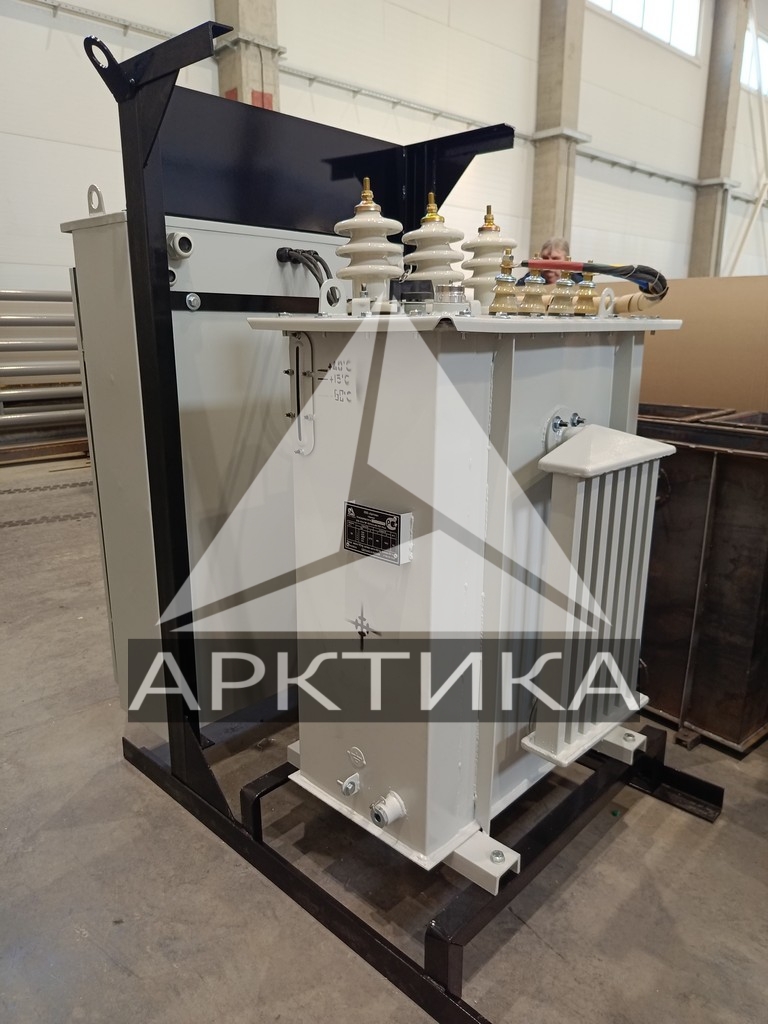

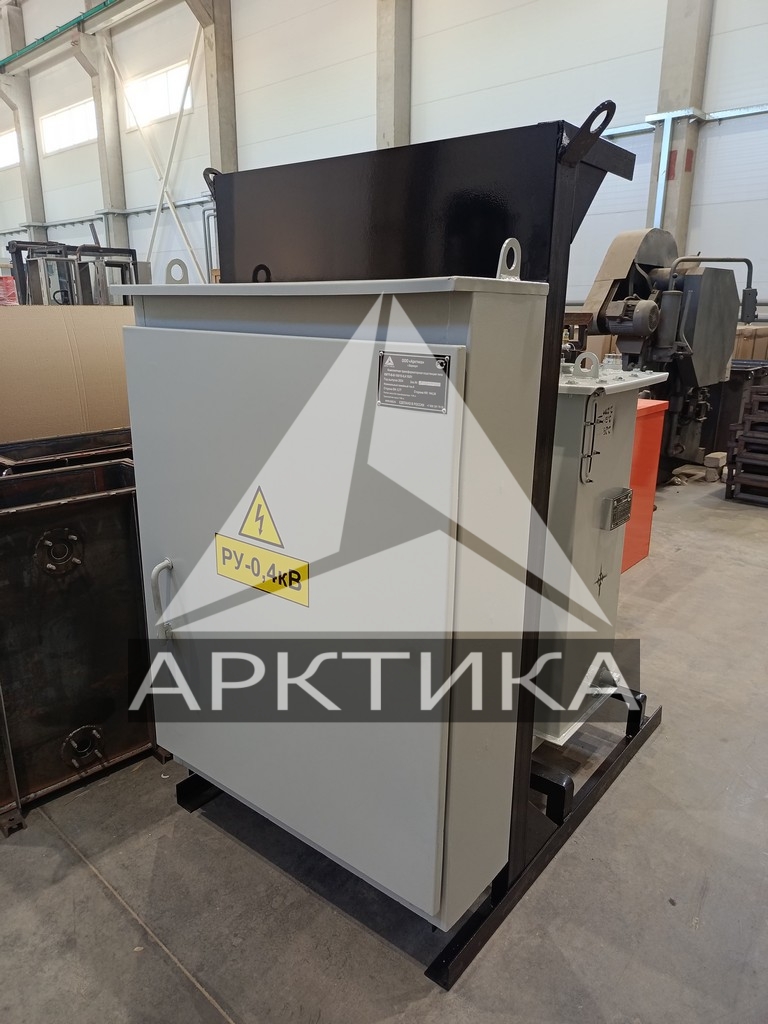

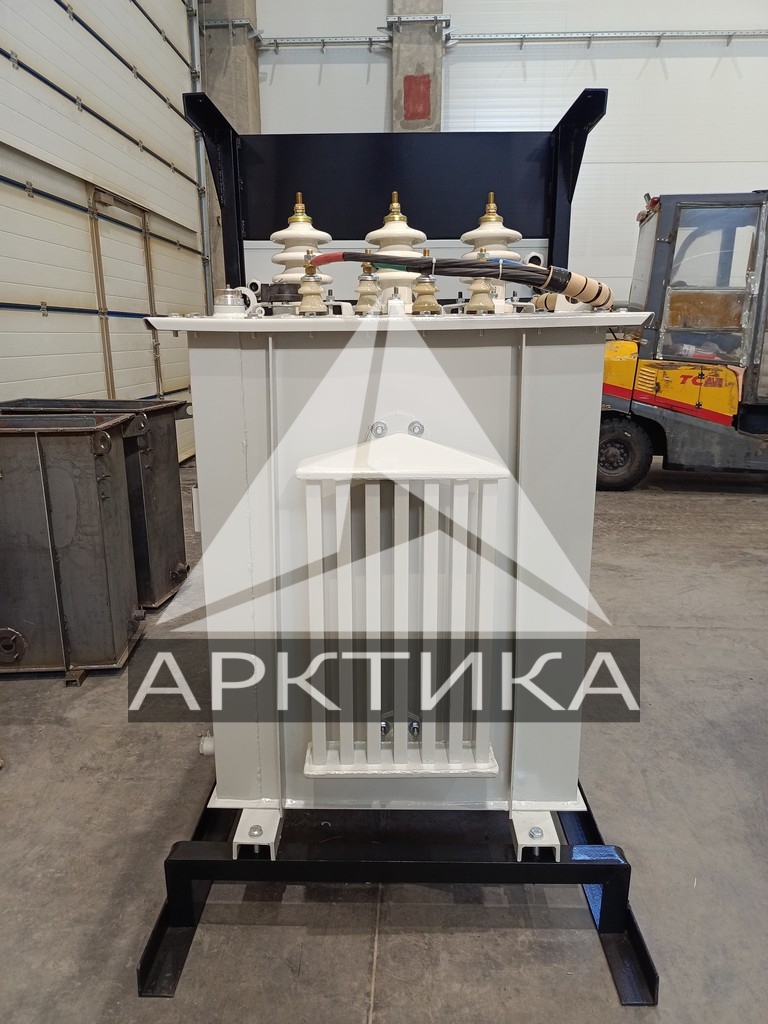

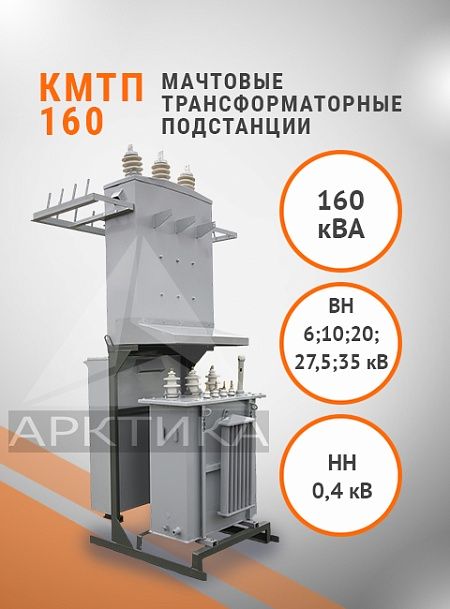

Мачтовая комплектная трансформаторная подстанция КТПМ-160 представляет собой трехфазный трансформатор, который предназначен для того чтобы принимать электроэнергию переменного тока и снабжать ею населенные пункты, промышленные комплексы и прочее. При этом энергия, поступающая в подстанцию имеет частоту 50 Гц и напряжение 10 или 6 кВ, которая на выходе преобразовывается в номинальное напряжение 0,4 кВ. Мачтовая подстанция имеет следующую комплектацию:

  • основание КТПМ;
  • УВН (устройство высшего напряжения);
  • РУНН (устройство низшего напряжения);
  • кронштейн;
  • кожух;
  • ввод ВН.

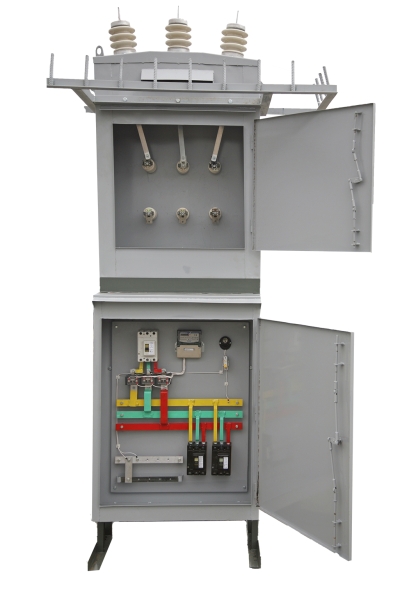

Провода с энергией мощностью 0,4 кВ проходят через специальные отверстия в шкафу, которые имеют заглушки. Они выполнены сечением, которое полностью соответствует номинальному току для автоматического выключателя. Для высоковольтных проводов в верхней части шкафа имеется ввод с приходными изоляторами и разрядники высокого напряжения. Для того чтобы получить доступ к высоковольтным предохранителям, в шкафу имеется дверь, которая закрыта блокзамком, предназначенным для дополнительной безопасности.

КТПМ 160 имеет некоторые ограничения для использования. Так температура среды эксплуатации должна быть в пределах от -60°С до +40°С, а сама среда не являться взрывоопасной и не содержать различные примеси, которые несут вред металлу. При этом подстанцию следует устойчиво разместить, удары, встряски и прочие помехи ей противопоказаны.

Некоторые элементы комплектации данной подстанции можно менять по желанию заказчика, поэтому цена и некоторые технические характеристики вследствие этого могут отличаться.

Изготовление мачтовой комплектной трансформаторной подстанции КТПМ- 160 можно заказать непосредственно у нас, или у наших дилеров, которые занимаются продажей электро - технического оборудования.

Номинальная мощность, кВА 160
Номинальная частота сети, Гц 50
Номинальное напряжение сети ВН, В 10000 или 6000
Номинальное напряжение сети НН, В 400

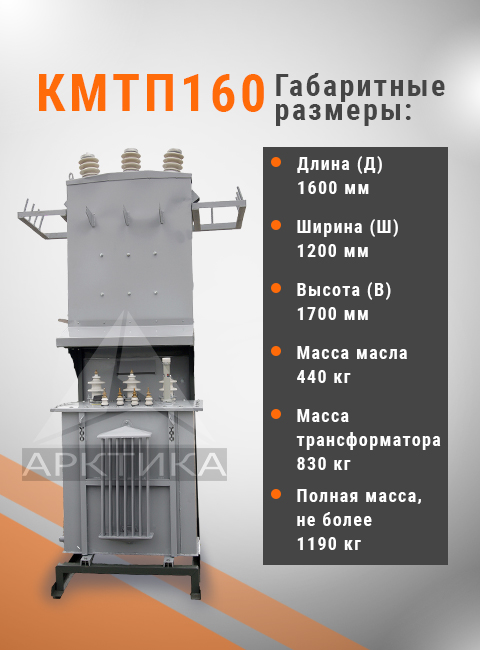

Габаритные размеры, мм 1600х1200х1700
Масса (без трансформатора), кг 380
