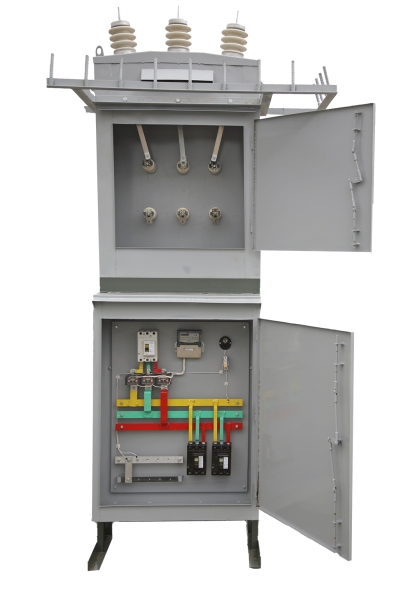

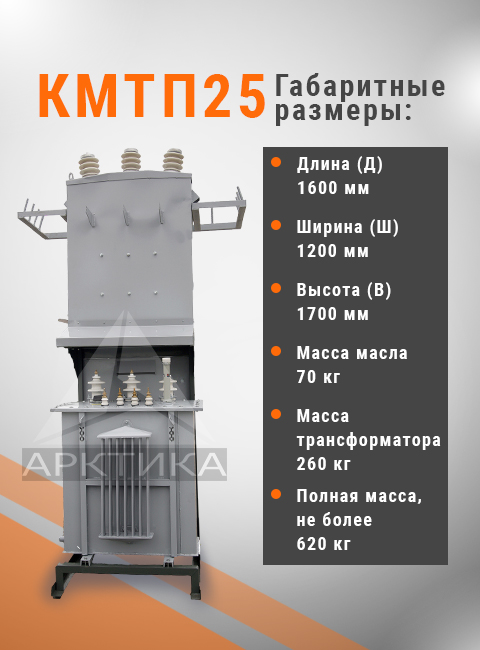

Мачтовая трансформаторная подстанция КМТП-25

Назначение

Мачтовые комплектные подстанции КМТП 25 - это одно-трансформаторные подстанции для наружной установки тупикового типа. Они необходимы для преобразования трехфазного переменного тока частотой в 50 Гц и напряжением 10 кВ или 6 кВ в ток напряжением 0,4 кВ и 0,23 кВ и распределения его в электрических сетях. Подключение КМТП-25 производится через разъединитель, который необходимо заказывать отдельно, а количество и токовые характеристики отходящих линий, оборудованных автоматами и рубильниками с дугогасящими камерами, может быть изменено по желанию заказчика.

Несмотря на то, что цена данной станции невысока, ее конструкция является достаточно совершенной. Отходящие провода пропускаются через специальные резиновые герметические вводы, а подходящие подключены через высоковольтные разрядники и проходные изоляторы

Условия эксплуатации:

Конструктивные особенности

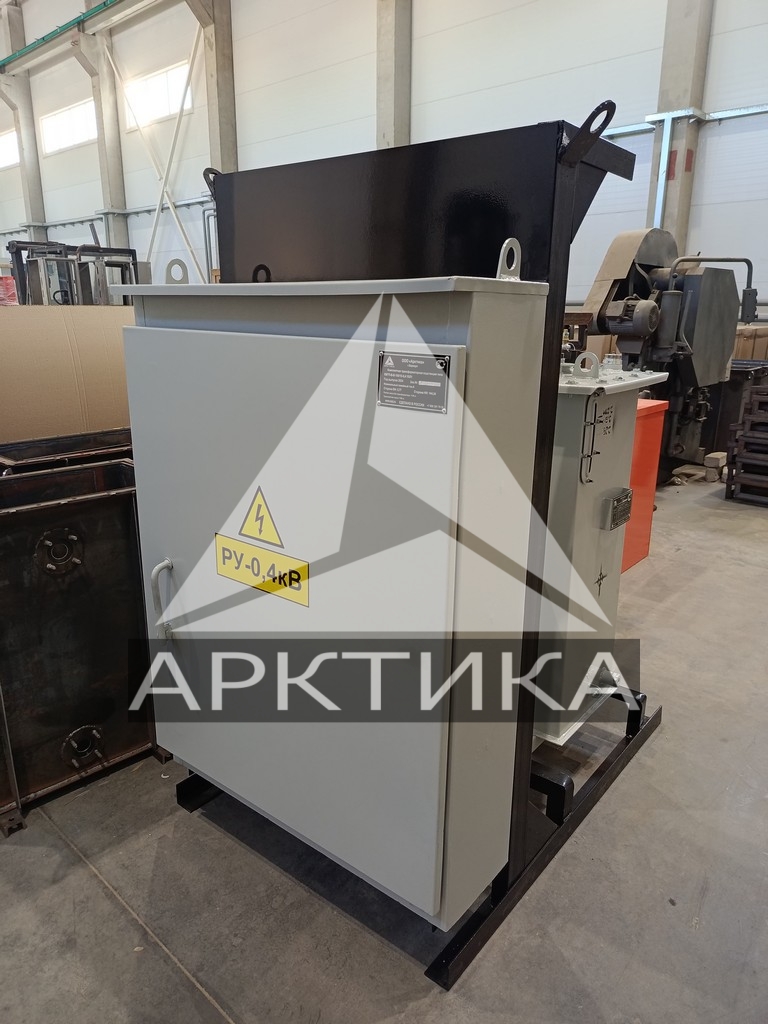

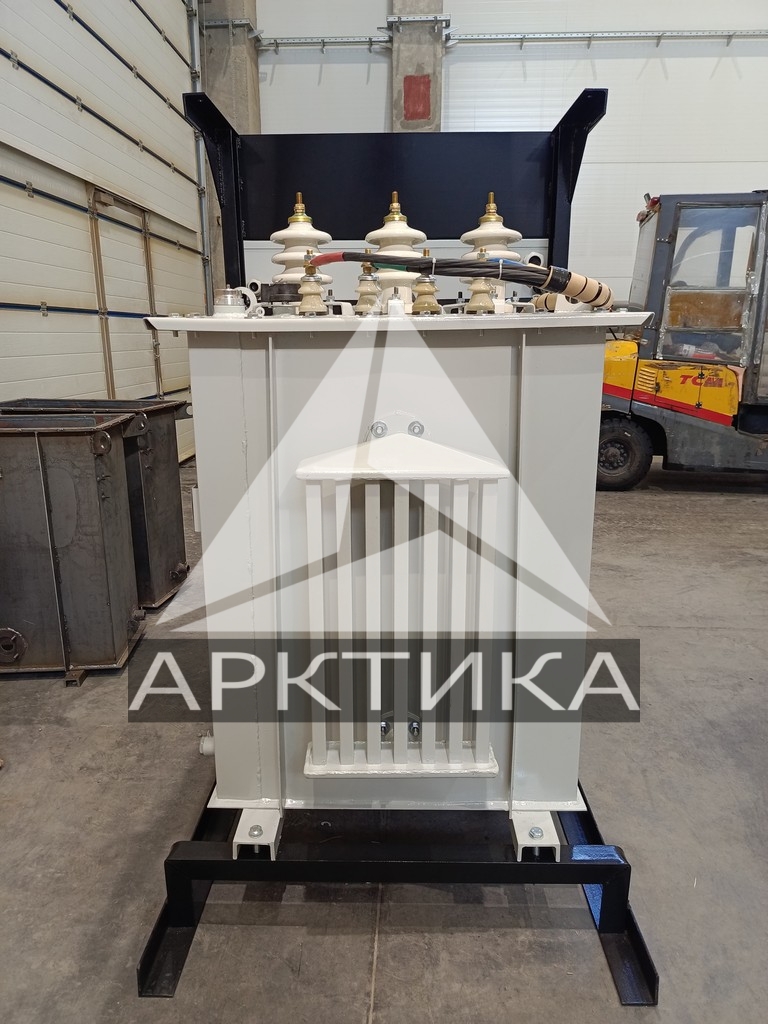

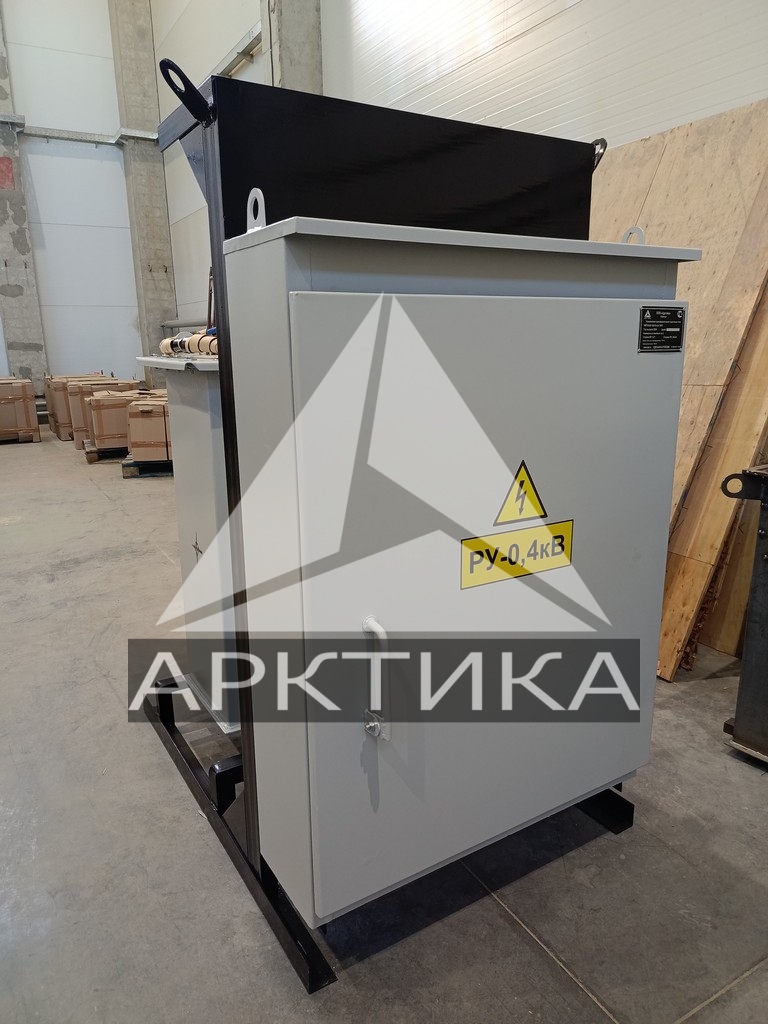

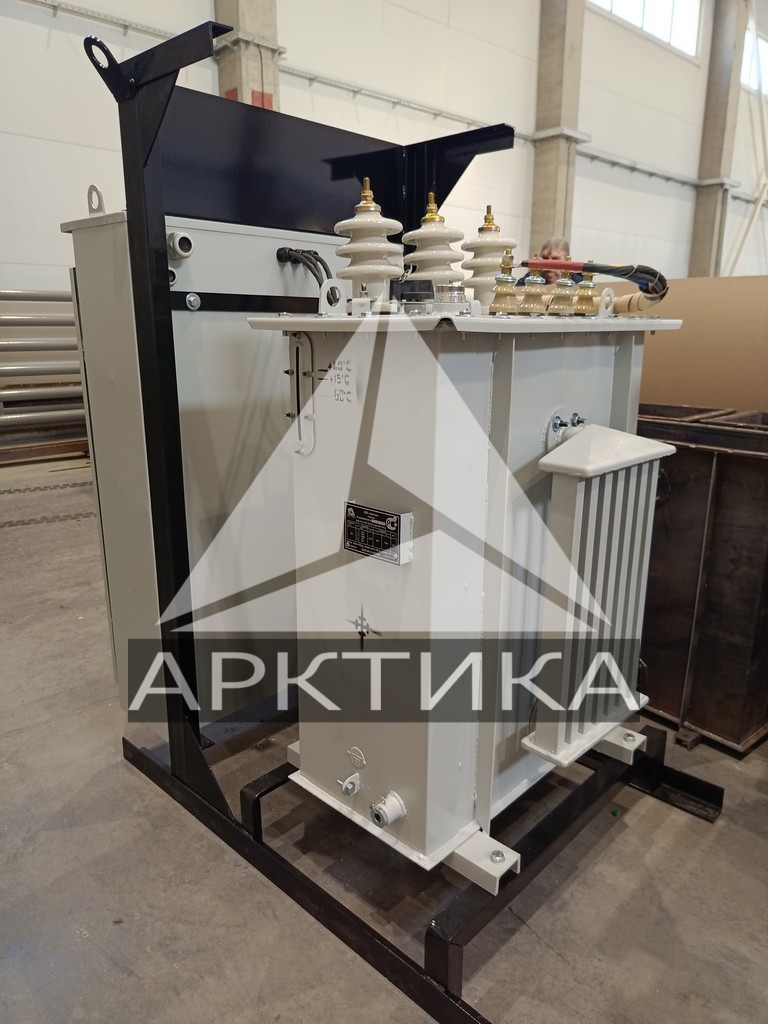

Конструкция подстанции достаточно прочная. Отходящие провода пропускаются через специальные вводы, а подходящие – через высоковольтные разрядники и проходные изоляторы.Четырех стоечные КМТП монтируются на четырех приставках. Оболочка КМТП надежно закрывает доступ к токоведущим частям КМТП. На вводе ВН имеется кронштейн для установки разрядни­ков 6-10 кВ. КМТП комплектуется подробной инструкцией по мон­тажу и руководством по эксплуатации. КМТП в транспортном поло­жении может перевозиться в контейнере ж/д транспортом либо в открытом виде автомобильным транспортом.

Контроль качества

На все мачтовые комплектные трансформаторные подстанции имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляетсявходной контролькачества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;
• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
• измерение напряжения короткого замыкания;
• измерение потерь при нагрузке;
• измерение потерь тока холостого хода;
• испытания диэлектрической прочности изоляции;
• испытания наведенным напряжением;
• измерение частичных разрядов;
• испытание на стойкость к грозовому импульсному напряжению;
• испытание на нагрев;
• испытание на короткое замыкание;
• измерение уровня шума.

Система контроля качества на заводе «Арктика» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.

Условия эксплуатации

• Высота над уровнем моря: не более 2000 м
• Степень загрязненности атмосферы: I...III
• Группа условий эксплуатации в части воздействия механических факторов внешней среды: М3 по ГОСТ 17516.1-90
• Шкафы распределительных устройств низкого напряжения (РУНН) используются в электрических сетях с системой заземления по ГОСТ 30331.2-95 (МЭК 364-3-93) -TN-S-С и TN-С (нулевой рабочий и нулевой защитный проводники объединены).

Как купить, заказать:

На нашем заводе вы можете купить, заказать мачтовые КМТП различной мощности.

Индивидуально могут быть выпущены мачтовые КМТП нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках. Следует учесть, что цена такого устройства рассчитывается отдельно и займет некоторое время. Также по требованию заказчика для повышения защитных свойств мачтовые КМТП могут быть выполнены с усиленной изоляцией.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать мачтовые КМТП и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
