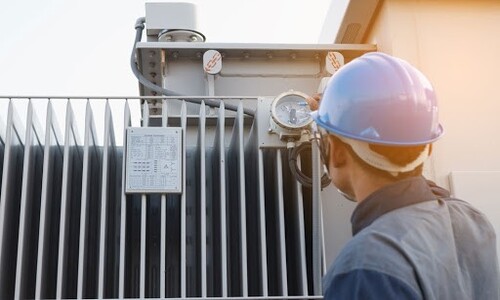

Насколько эффективно вы можете контролировать и обслуживать трансформатор, обходя его вокруг? Периодические осмотры силовых трансформаторов и их комплектующих способствуют их бесперебойной работе. Такие осмотры позволяют выявить зарождающиеся проблемы до того, как они станут достаточно серьёзными, чтобы привести к сбоям в работе оборудования.

Звук или шум трансформатора

Персонал, регулярно проверяющий трансформатор, может легко заметить любое изменение шума или звука, исходящего от трансформатора или его компонентов. Такие изменения следует исследовать, чтобы выявить первопричину, и при необходимости принять меры по их устранению. Шум трансформатора может усиливаться при перевозбуждении (избыточном магнитном потоке). Это происходит, когда номинальное соотношение v/f (напряжение/частота) увеличивается при высоком входном напряжении или низкой частоте сети.

Уровень масла

Необходимо проверять уровень масла. Если предусмотрен воздушный резервуар, то его исправность (отсутствие разрывов) и эффективность системы обеспечиваются за счет подтверждения того, что смотровое окно для масла в резервуаре всегда заполнено, а индикатор утечки из воздушного резервуара не подает сигнал тревоги. Помните, что внешняя часть воздушного резервуара находится под вакуумом и всегда должна быть заполнена маслом.

Утечка масла

Следует учитывать, что утечки масла приводят не только к его потере и потускнению лакокрасочного покрытия, но и к попаданию воды внутрь бака через негерметичные соединения во время дождя. В результате в масле появляется избыток воды, а бумажная изоляция намокает. При намокании изоляции трансформатора высока вероятность её пробоя и преждевременного старения.

Втулки

Втулки являются наиболее уязвимым элементом трансформаторов, и почти 25% всех зарегистрированных случаев выхода из строя трансформаторов связаны с этим компонентом. При обнаружении утечки масла необходимо немедленно принять меры, учитывая небольшой объём масла внутри втулки. Если сердечник конденсатора подвергается воздействию воздуха, это может привести к поломке и взрыву втулок. Проверьте, не возникает ли натяжение или давление на клеммную колодку втулки при подключении внешних перемычек. Натяжение может привести к утечке масла и появлению трещин, что приведет к поломке втулки. Осмотрите клеммную колодку на наличие признаков перегрева (по изменению цвета или с помощью инфракрасного термометра). Перегрев может привести к повреждению близлежащих масляных уплотнений втулки, что приведет к попаданию воды во втулку во время дождя.

Защитные индикаторы

Следите за аварийными индикаторами на предохранительном клапане и максимальными температурами. Контролируйте температуру масла и обмоток выше 80–100 градусов. После записи пиковых значений обнулите показатели.

Проверьте уровень масла в уплотнениях силикагелевых воздухоотводов и отсутствие засоров. Обратите внимание на цвет силикагеля и его способность поглощать влагу. При необходимости высушите силикагель. Изменение цвета должно происходить только со стороны подачи свежего воздуха. Если цвет силикагеля меняется или остаётся неизменным в течение нескольких месяцев, это указывает на утечку воздуха в соединительных трубопроводах.

Охлаждающее оборудование

Обслуживание охлаждающего оборудования включает ручное включение масляных насосов, проверку шумов и индикаторов расхода масла, контроль работы вентиляторов и манометров. Необходимо следить за состоянием защитных кожухов вентиляторов, устранять препятствия для воздушного потока и регулярно проводить инфракрасную визуализацию радиаторов.

В случае масловоздушных теплообменников нужно контролировать загрязнение рёбер и утечку масла в местах соединения трубок. В теплообменниках «масло-вода» следует проверять датчики утечки и место выхода воды.

Чистота

Необходимо следить за чистотой вокруг трансформатора. Из-за засохших листьев вокруг распределительных трансформаторов случались возгорания.

Заземление

Осмотрите заземляющие и нейтральные шины. Они на месте, а соединения с оборудованием и заземлением не повреждены.

Периодичность проверки

Частота обхода трансформатора должна соответствовать требованиям нормативных документов. Периодичность проверок зависит от условий эксплуатации, типа трансформатора (силовой, реактор) и его состояния.

Рекомендуется проводить профилактические испытания действующего оборудования не реже одного раза в год, чтобы своевременно выявлять возможные дефекты и предотвращать аварийные ситуации. Послеремонтные испытания трансформатора следует проводить после капитального ремонта.

Нормативные документы также требуют соблюдения техники безопасности при проведении испытаний, поэтому необходимо следовать правилам и другим соответствующим стандартам и инструкциям.
