ТМГС-400

Скачать опросный лист Сертификат

Силовой масляный трехфазный трансформатор ТМГС-400 преобразовывает энергию в сетях энергосистем. Уникальная схема соединения обмоток Y/Zн-11 – это отличительная особенность данных трансформаторов, благодаря чему они способны переносить несимметричную нагрузку.

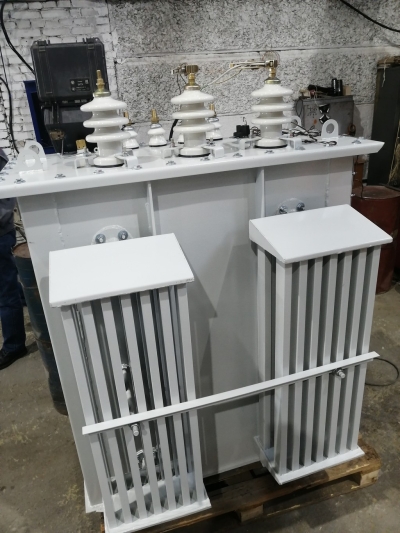

Трансформатор ТМГС-400 состоит из бака с радиаторами, крышки бака и активной части. Стенки бака стальные, толщиной 2,5-4 мм. Дно бака имеет опорные «лапы» - швеллеры. Маслорасширительный бак отсутствует, поэтому стенки трансформатора гофрированные. Уровень масла отслеживается с помощью указателя уровня поплавкового типа, а температура масла контролируется гильзой для термометра. Предохранительный клапан не допускает превышения давления.

Схема соединения обмоток выполнена по устойчивому типу к несимметричной нагрузке «зигзаг».

ТМГС-400, массой 1400 кг и размерами 1230х1080х1560 мм имеет мощность 400 кВА.

Мощность, кВА 400
Полная масса, кг 1400
Масса активной части, кг 900
Масса масла, кг 385
Потери короткого замыкания, Вт 5400
Напряжение короткого замыкания, % 4,5
Потери холостого хода, Вт 770
Габаритные размеры (Д×Ш×В), мм 1230х1080х1560
