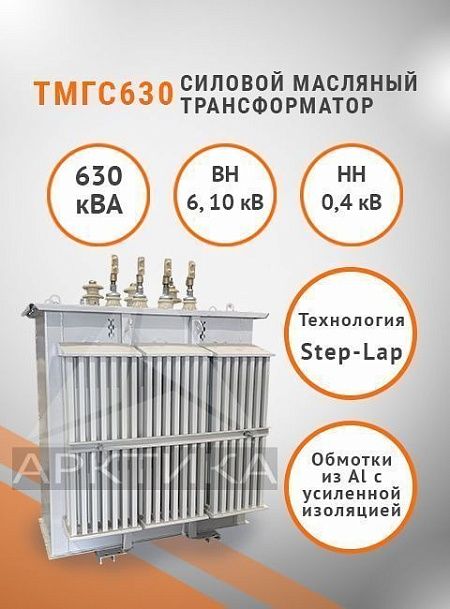

ТМГС-630

Скачать опросный лист Сертификат

Силовой масляный трехфазный трансформатор ТМГС-630 преобразовывает энергию в сетях энергосистем. Уникальная схема соединения обмоток Y/Zн-11 – это отличительная особенность данных трансформаторов, благодаря чему они способны переносить несимметричную нагрузку.

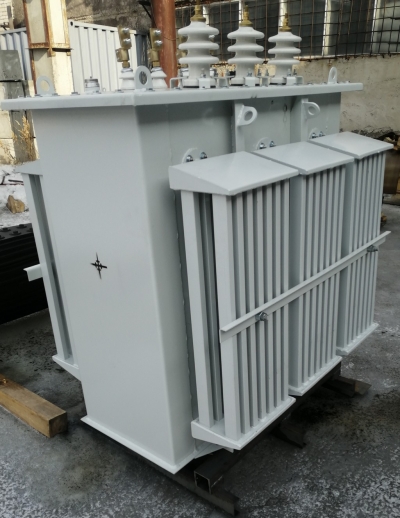

Трансформатор ТМГС-630 состоит из бака с радиаторами, крышки бака и активной части. Стенки бака стальные, толщиной 2,5-4 мм. Дно бака имеет опорные «лапы» - швеллеры. Маслорасширительный бак отсутствует, поэтому стенки трансформатора гофрированные. Уровень масла отслеживается с помощью указателя уровня поплавкового типа, а температура масла контролируется гильзой для термометра. Предохранительный клапан не допускает превышения давления.

Схема соединения обмоток выполнена по устойчивому типу к несимметричной нагрузке «зигзаг».

ТМГС-630, массой 2100 кг и размерами 1575х1050х1625 мм имеет мощность 630 кВА.

Мощность, кВА 630
Полная масса, кг 2100
Масса активной части, кг 1200
Масса масла, кг 570
Потери короткого замыкания, Вт 7600
Напряжение короткого замыкания, % 5,5
Потери холостого хода, Вт 1050
Габаритные размеры (Д×Ш×В), мм 1575х1050х1625
