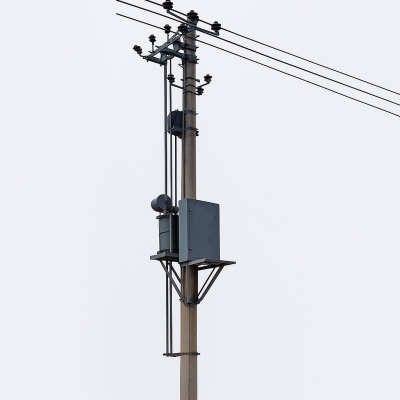

КСТП-16
*Конечную стоимость уточняйте у менеджера
КСТП-16 - комплектная трансформаторная подстанция столбовая используется для приема энергии трехфазного переменного тока частотой 50 Гц, напряжением 6 (10) кВ и преобразования ее в электрическую энергию напряжением 0,4 кВ. Полученная энергия снабжается потребителям. Кронштейн КСТП выполнен с большим запасом прочности т.к. является наиболее загруженной частью подстанции. КСТП-16 является подстанцтупикового типа, мощность которого составляет 16 кВ.
от 5 дней
18 месяцев
Назначение
Комплектная трансформаторная подстанция столбовая КСТП-16 используется для приема энергии трехфазного переменного тока частотой 50 Гц, напряжением 6 (10) кВ и преобразования ее в электрическую энергию напряжением 0,4 кВ. Полученная энергия снабжается потребителям.
Конструктивные особенности
Кронштейн КСТП выполнен с большим запасом прочности т.к. является наиболее загруженной частью подстанции.
На платформу КСТП-16 устанавливается трансформатор, шкаф с высоковольтным оборудованием, шкаф с низковольтным оборудованием, распределительные устройства и устройства защиты от перегрузок. Трансформатор, как правило, используется сухого типа, для эксплуатации которого требуется естественное охлаждение. На стороне низкого напряжения расположены автоматические выключатели, а также рубильниками с предохранителями.
КСТП-16 является тупикового типа, мощность которого составляет 16 кВ.
Контроль качества
На все столбовые комплектные трансформаторные подстанции имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.
Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:
- измерение сопротивления обмоток;
- измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
- измерение напряжения короткого замыкания;
- измерение потерь при нагрузке;
- измерение потерь тока холостого хода;
- испытания диэлектрической прочности изоляции;
- испытания наведенным напряжением;
- измерение частичных разрядов;
- испытание на стойкость к грозовому импульсному напряжению;
- испытание на нагрев;
- испытание на короткое замыкание;
- измерение уровня шума.
Система контроля качества на заводе «Арктика» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.
Условия эксплуатации
- температура окружающего воздуха: от - 45°С до + 40°С;
- высота над уровнем моря: не более 1000 м;
- скорость ветра до 15 м/с при толщине гололеда до 20 мм и до 36 м/с при отсутствии гололеда.
КСТП не предназначена для работы в условиях тряски, вибрации, ударов. Окружающая среда должна быть: невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры СТП в недопустимых пределах.
Как купить, заказать:
На нашем заводе вы можете купить, заказать столбовые комплектные трансформаторные подстанции (КСТП) различной мощности.
Индивидуально могут быть выпущены столбовые комплектные трансформаторные подстанции (КСТП) нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках. Следует учесть, что цена такого устройства рассчитывается отдельно и займет некоторое время. Также по требованию заказчика для повышения защитных свойств столбовые комплектные трансформаторные подстанции (КСТП) могут быть выполнены с усиленной изоляцией.
Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать Столбовые комплектные трансформаторные подстанции (КСТП) и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru
О заводе:
Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.
Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.
Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.
Гарантии производителя:
Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
Также Вас могут заинтересовать:
https://tszi.ru/catalog/transformatory_silovye_all/
https://tszi.ru/catalog/trekhfaznye-ponizhayushchie-transformatory/
https://tszi.ru/catalog/komplektnye_transformatornye_podstancii/
Номинальная мощность, кВА | 16 |
Номинальная частота сети, Гц | 50 |
Номинальное напряжение сети ВН, В | 10000 или 6000 |
Номинальное напряжение сети НН, В | 400 |
Габаритные размеры, мм | 1750х1340х1520 |
Масса (без трансформатора), кг | 150 |
Сеть, кВ | 6; 10; 20; 27,5; 35 |
