Силовой масляный трансформатор ТМ 100

Силовой масляный трансформатор ТМ 100

Общая информация

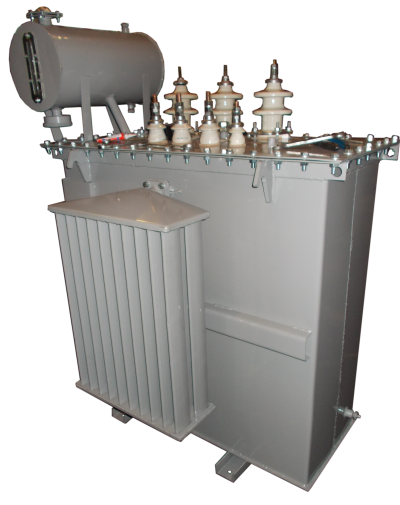

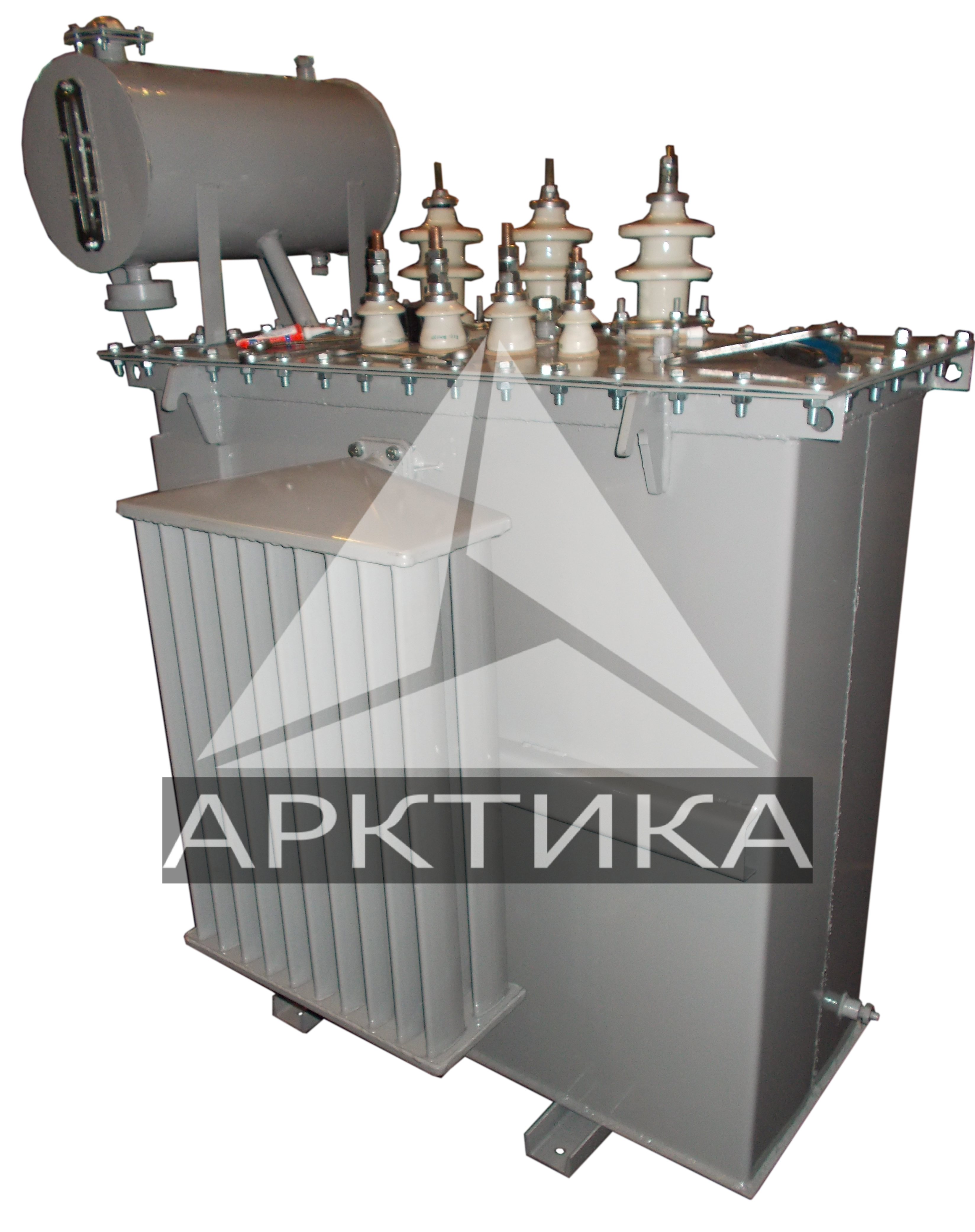

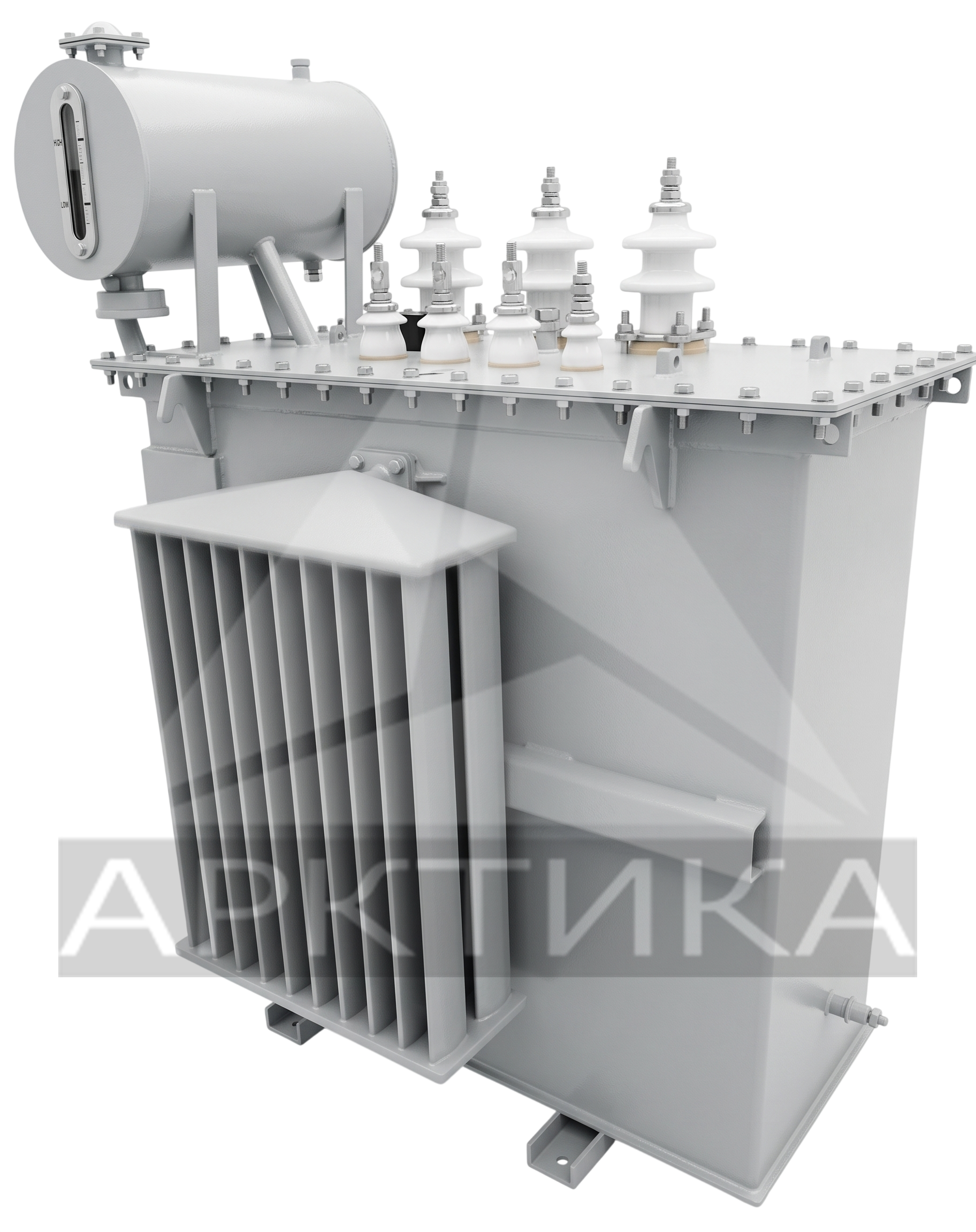

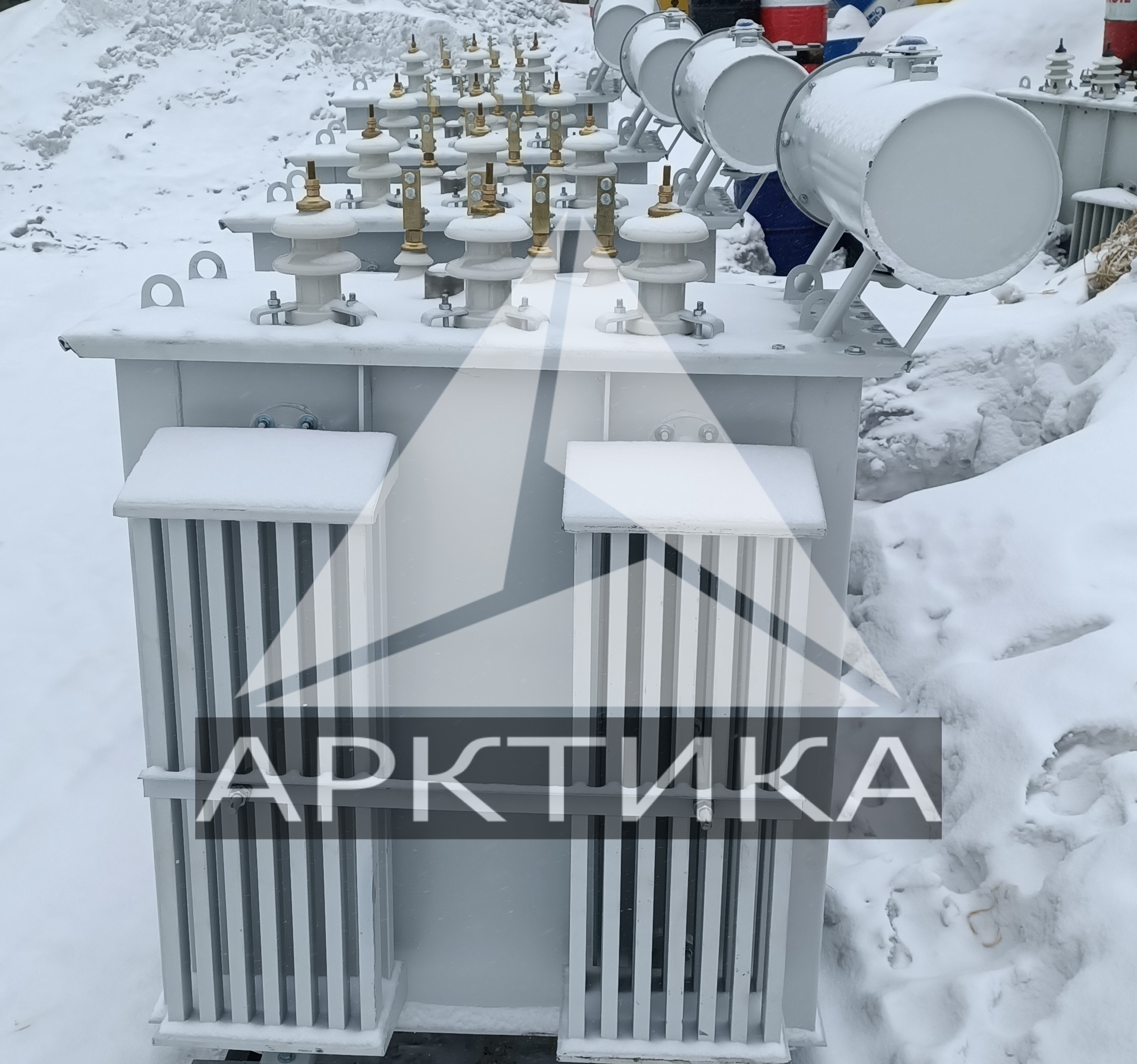

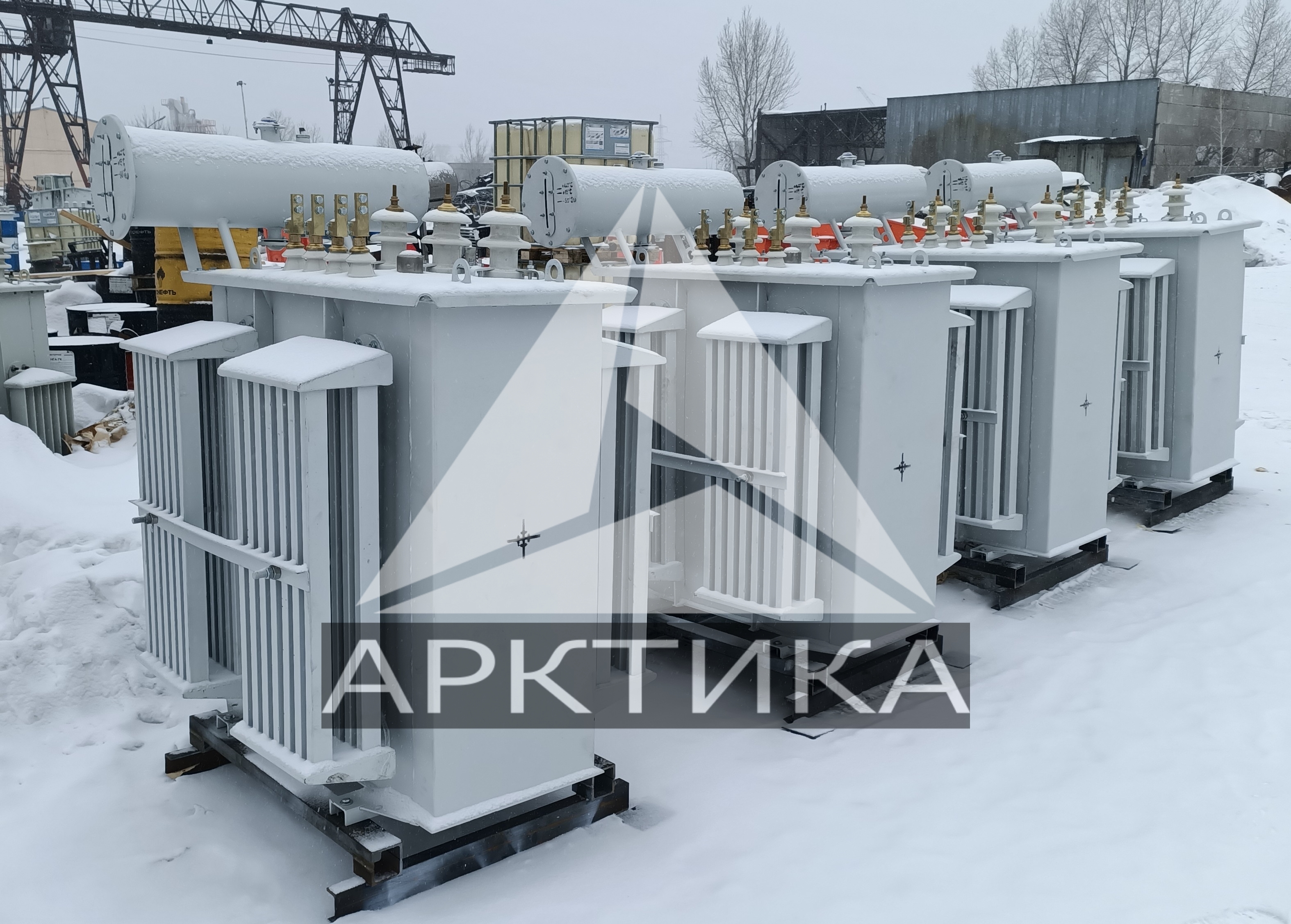

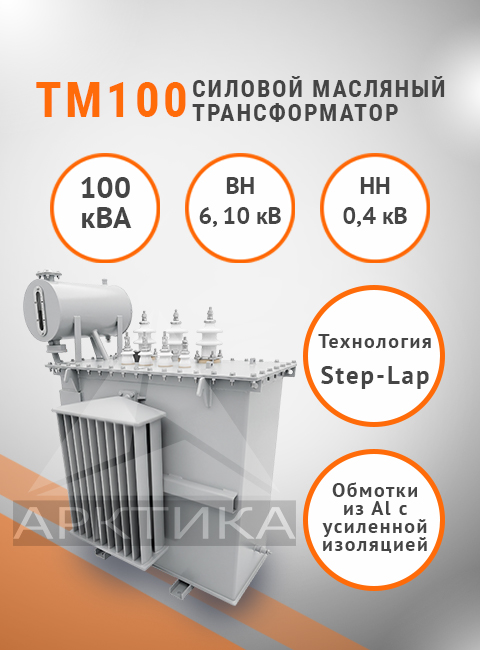

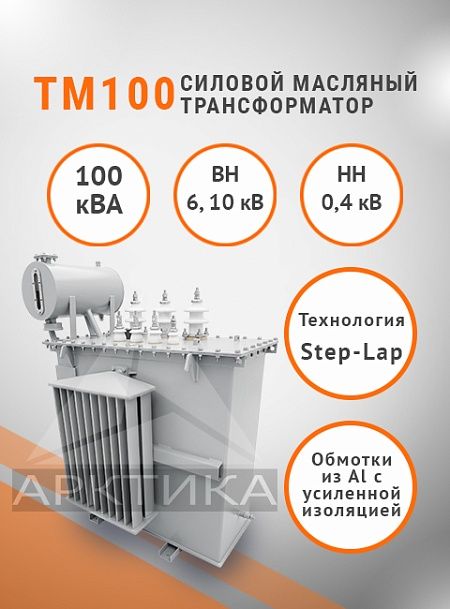

Силовой масляный трансформатор ТМ-100 мощностью 100 кВА с маслорасширительным баком предназначен для понижения напряжения с 35кВ; 20кВ; 10кВ; 6кВ; до 0,4 кВ. Производство следующих моделей: ТМ - 100/6-0,4; ТМ-100/10-0,4; ТМ-100/20-0,4; ТМ- 100/35-0,4.

Конструкция, устройство:

• Бак;

• Расширительный бак

• Крышка бака;

• Активная часть;

• Вводы ВН; Вводы НН;

• Переключатель ПБВ;

• Привод переключателя;

• Предохранительный клапан для исключения недопустимого превышения давления;

• Термометр и мановакуумметр (по доп. комплектации заказчика);

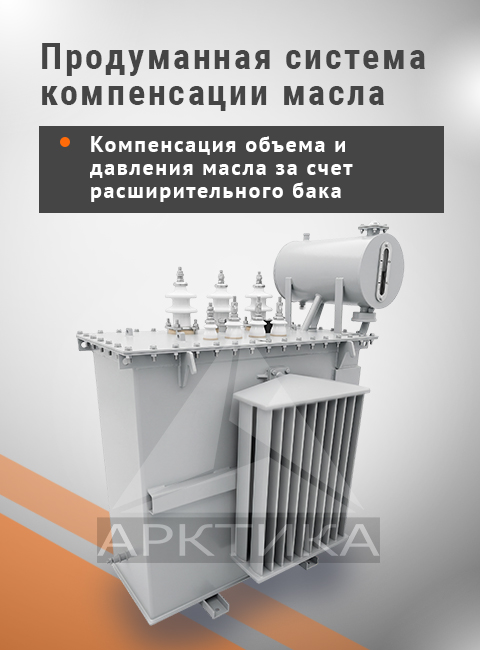

В трансформаторе изменение объема масла внутри бака компенсируется за счет сообщения с окружающей средой через расширитель. Для очистки и осушения воздуха, поступающего в трансформатор при температурных колебаниях, расширитель снабжен масляным затвором с воздухо-осушителем. Указатель уровня масла расположен на боковой стенке расширителя. Бак установлен на крышке трансформатора, на специальных опорах.

Активная часть состоит из магнитопровода собранного по технологии Step-Lap, обмоток ВН и НН, нижних и верхних ярмовых прессующих балок, отводов ВН и НН, реечного переключателя ПТРЛ обмотки ВН. Переключение ступеней регулирования производится только при отключенной нагрузке. Магнитопровод изготавливается из холоднокатаной анизотропной электротехнической стали. Технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора.

Обмотки изготовлены из алюминиевых обмоточных проводов с двойным слоем изоляции. Межслойная изоляция выполнена из из электроизоляционной бумаги высокой прочности. Нижние и верхние ярмовые балки изготавливаются из гнутых профилей специальной конструкции, обеспечивающей высокую механическую прочность.

Бак. Стенки баков изготовлены из стального , с ребрами жесткости, тем самым обеспечивается высокая устойчивость конструкции к деформациям при транспортировке и надежная работа трансформаторов.

Трансформаторное масло. Качество трансформаторного масла– один из важнейших критериев корректной работы трансформатора. Мы используем трансформаторное мировых производителей, качество которых подтверждено соответствующими сертификатами. Помимо этого, весь объем входящего масла проходит обязательный контроль в нашей лаборатории (проверяются пробивное напряжение, отсутствие влаги, газов и.т.д.)

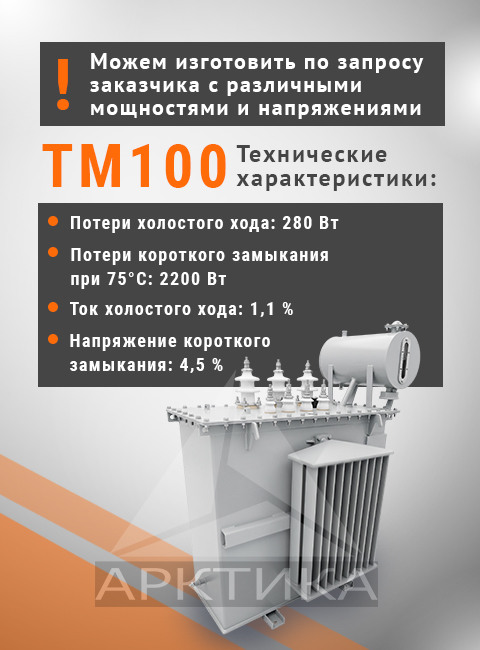

Характеристики:

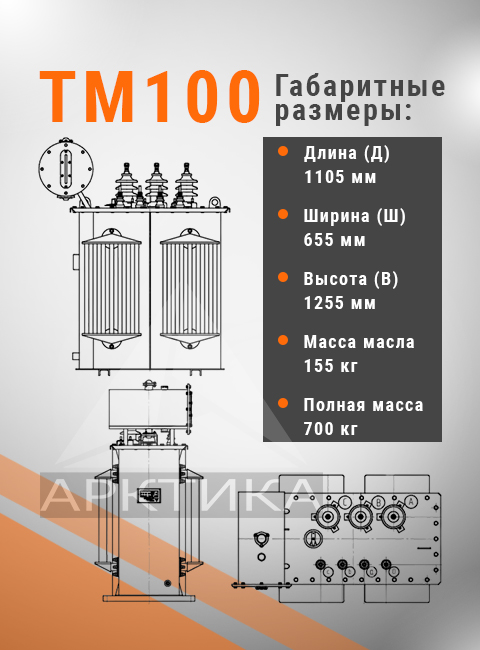

Общий чертеж:

Как купить, заказать:

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать масляный силовой трансформатор ТМ 100 и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru

Преимущества трансформаторов завода «Арктика»:

• Технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора

• Уменьшение электрических потерь

• Улучшение качества отпускаемой энергии

• Наличие клапана предохранительного типа для компенсации избыточного давления.

• Порошковая окраска корпуса надежно защищает от коррозии.

Условия эксплуатации:

• ТМ не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде.

• Высота над уровнем моря: не более 1000 м.

• Номинальная частота: 50 Гц.

• Календарный срок службы ; не менее 25 лет.

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;

• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;

• измерение напряжения короткого замыкания;

• измерение потерь тока холостого хода;

• испытания диэлектрической прочности изоляции;

• измерение пробивного напряжения трансформаторного масла;

• измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
