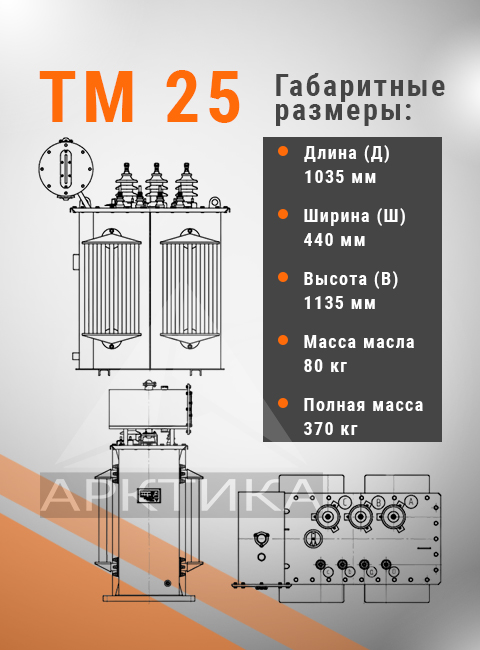

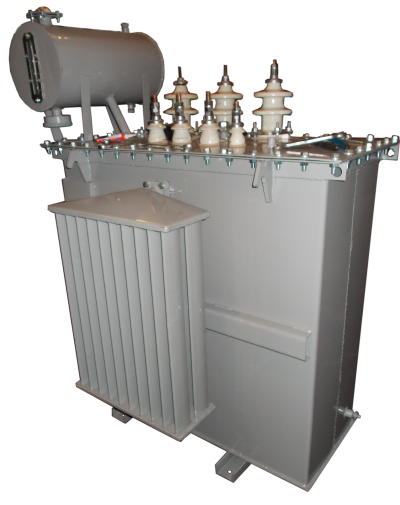

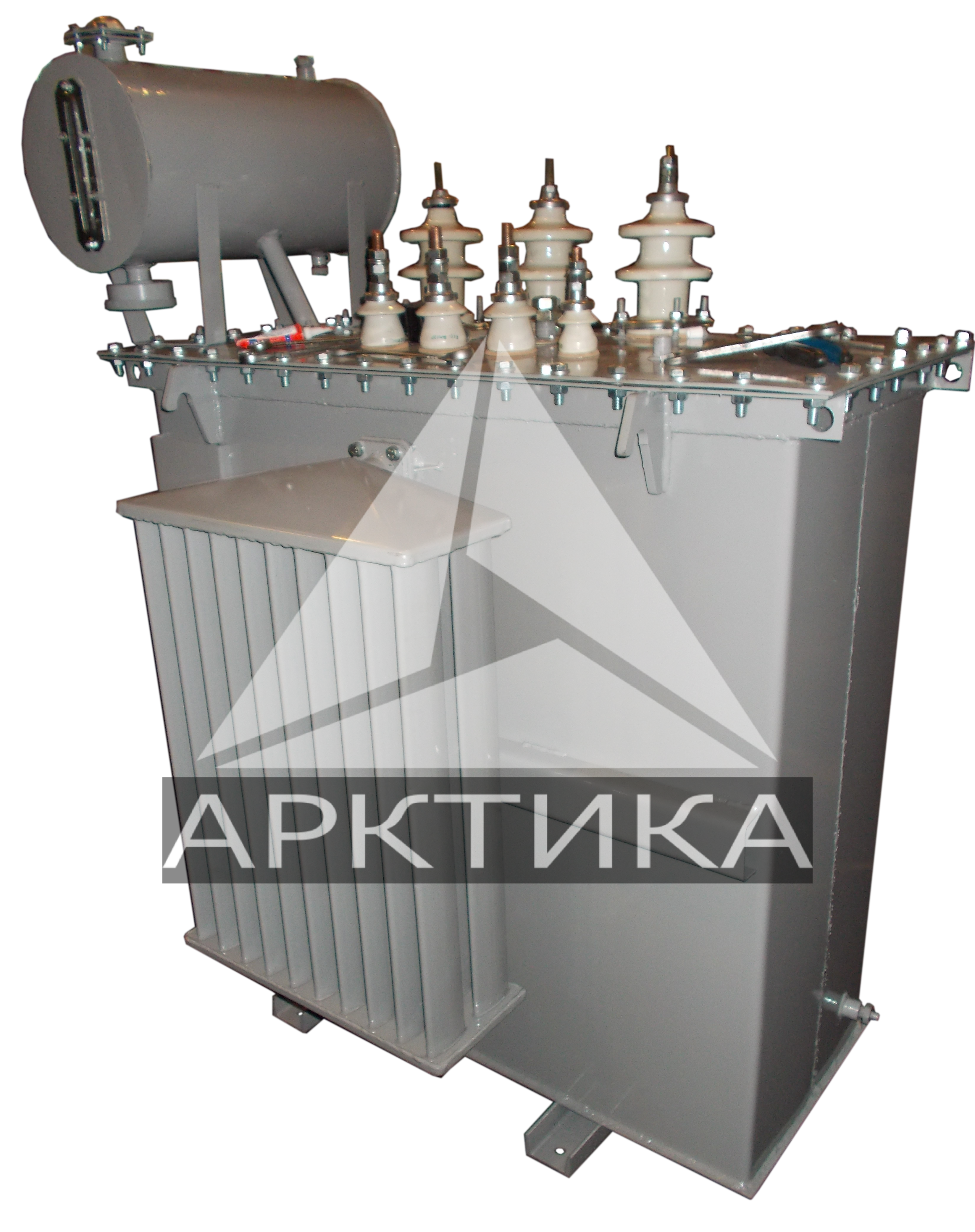

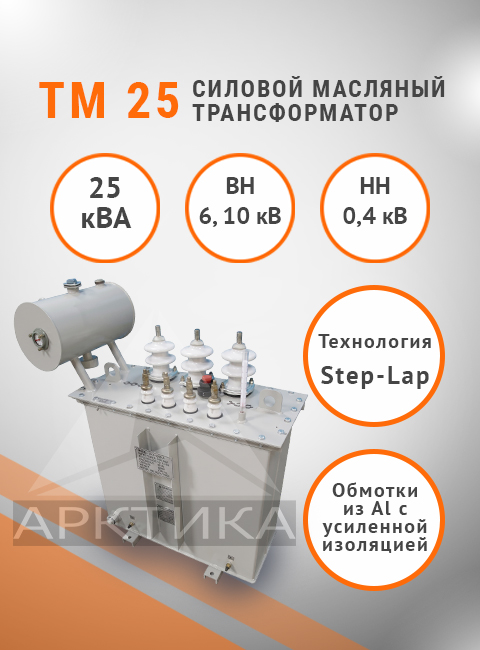

ТМ 25

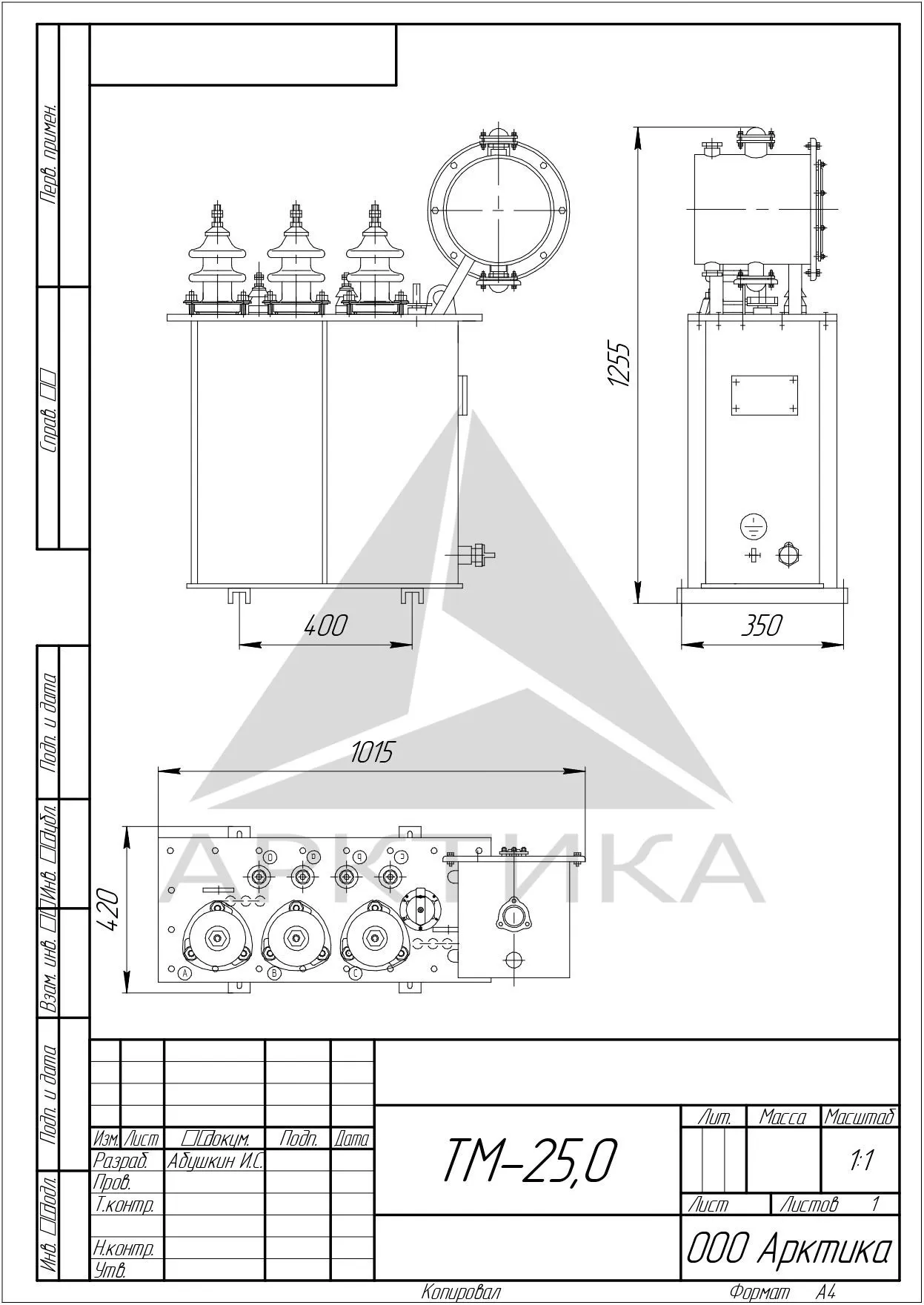

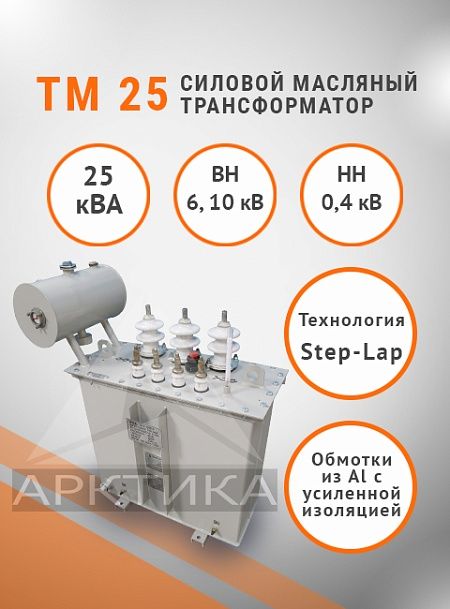

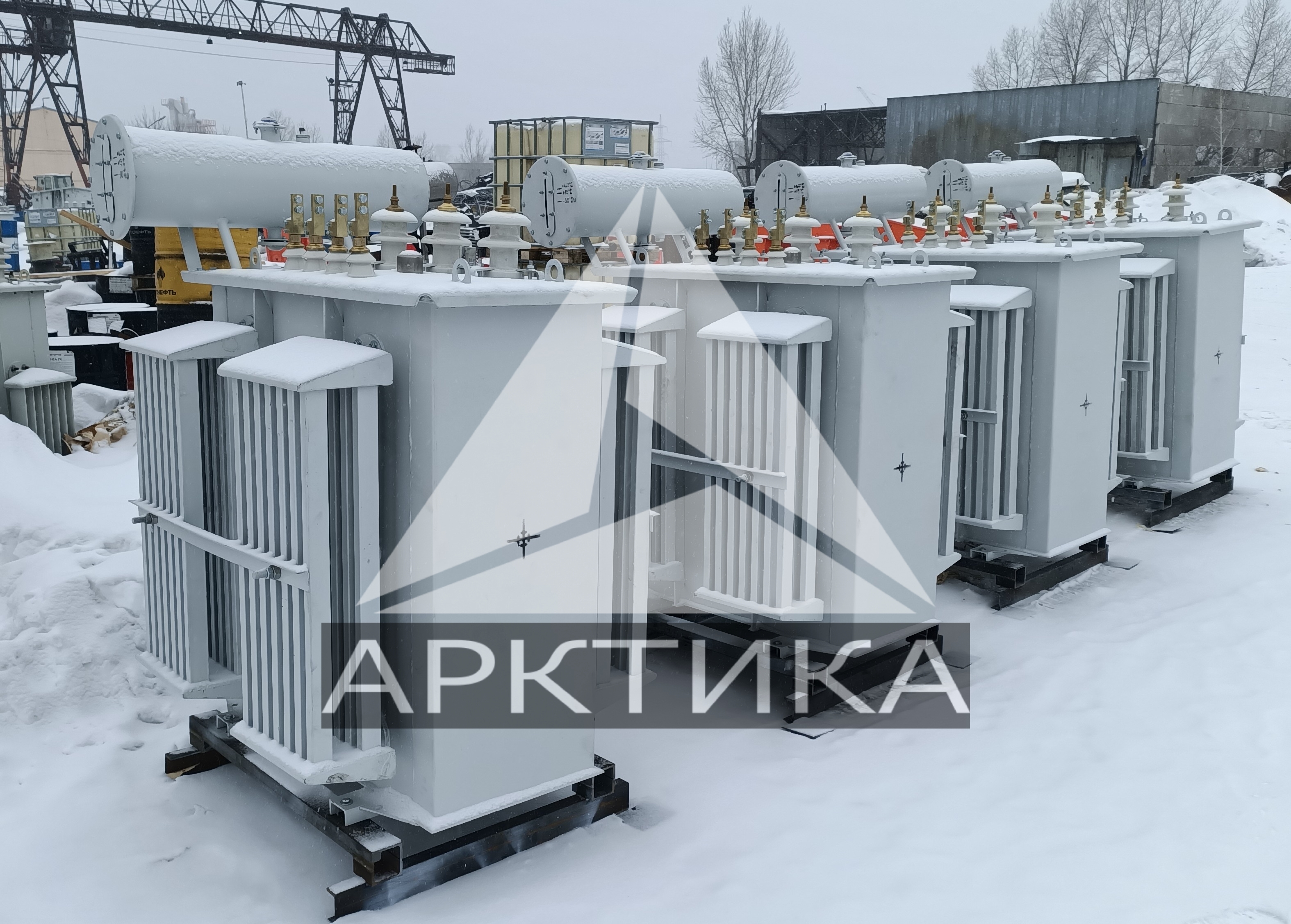

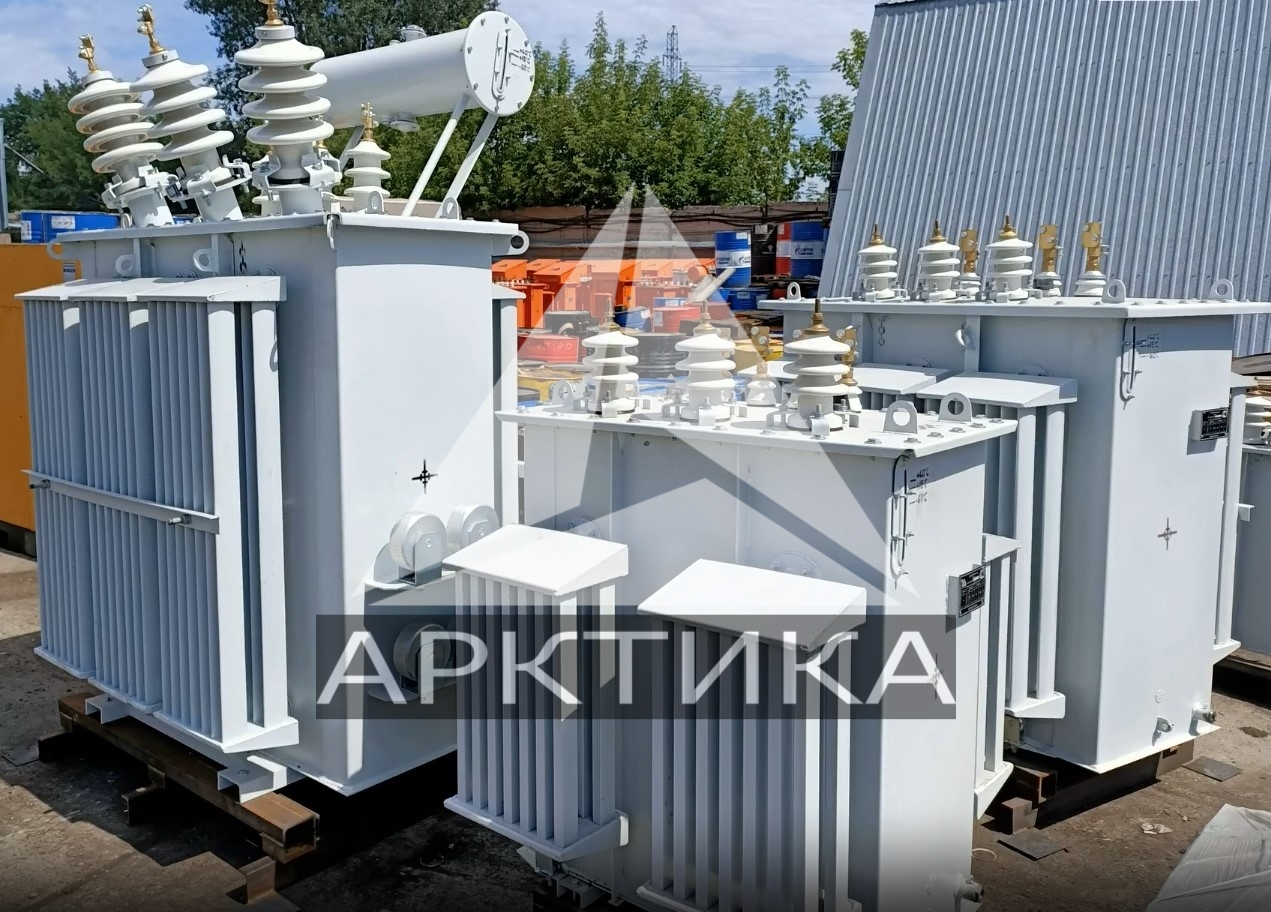

Силовой (распределительный) масляный трансформатор ТМ-25 нашел широкое применение в 6 и 10 кВ электросетях для понижения высокого напряжения питающей сети до нужного уровня потребления.

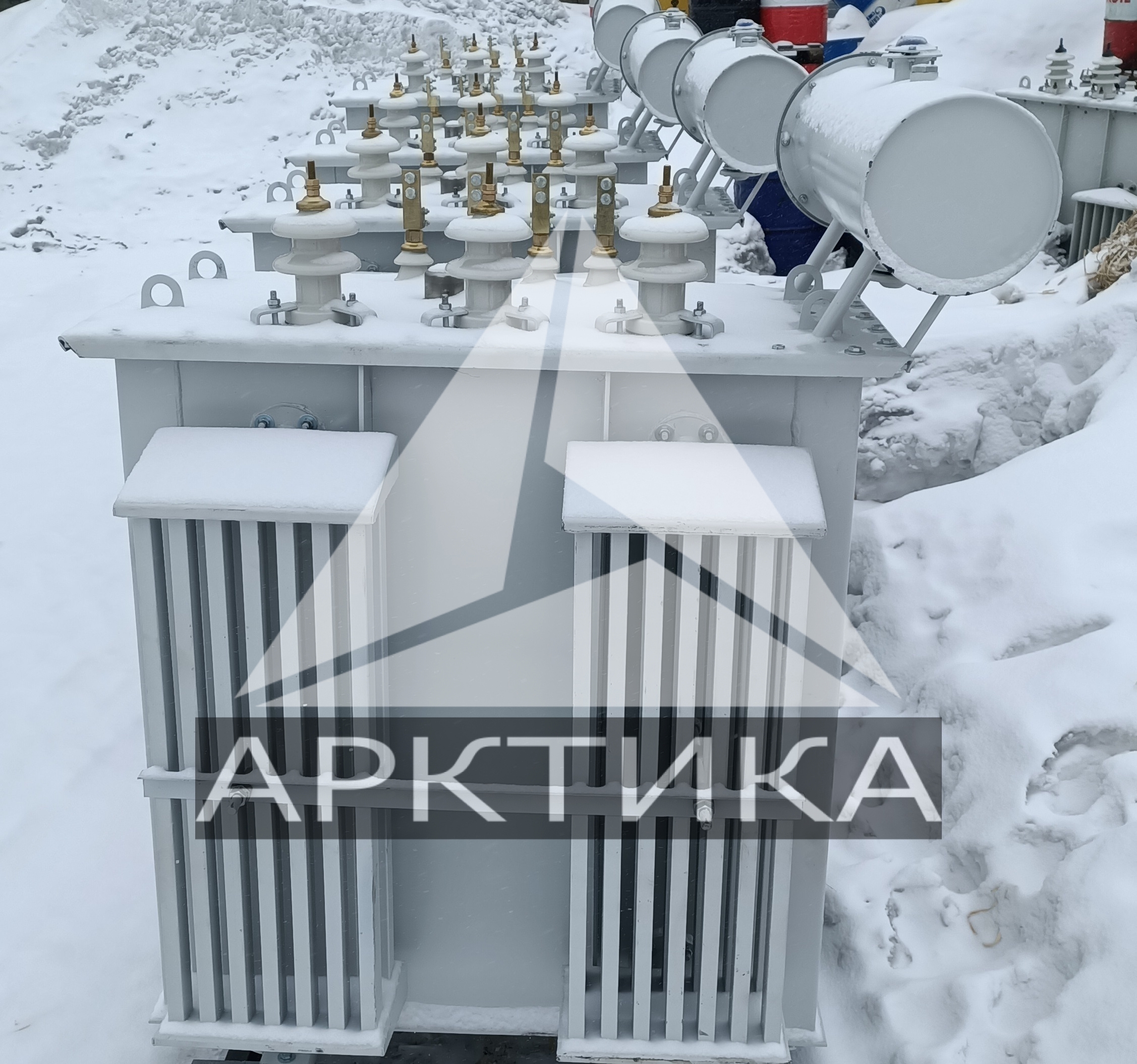

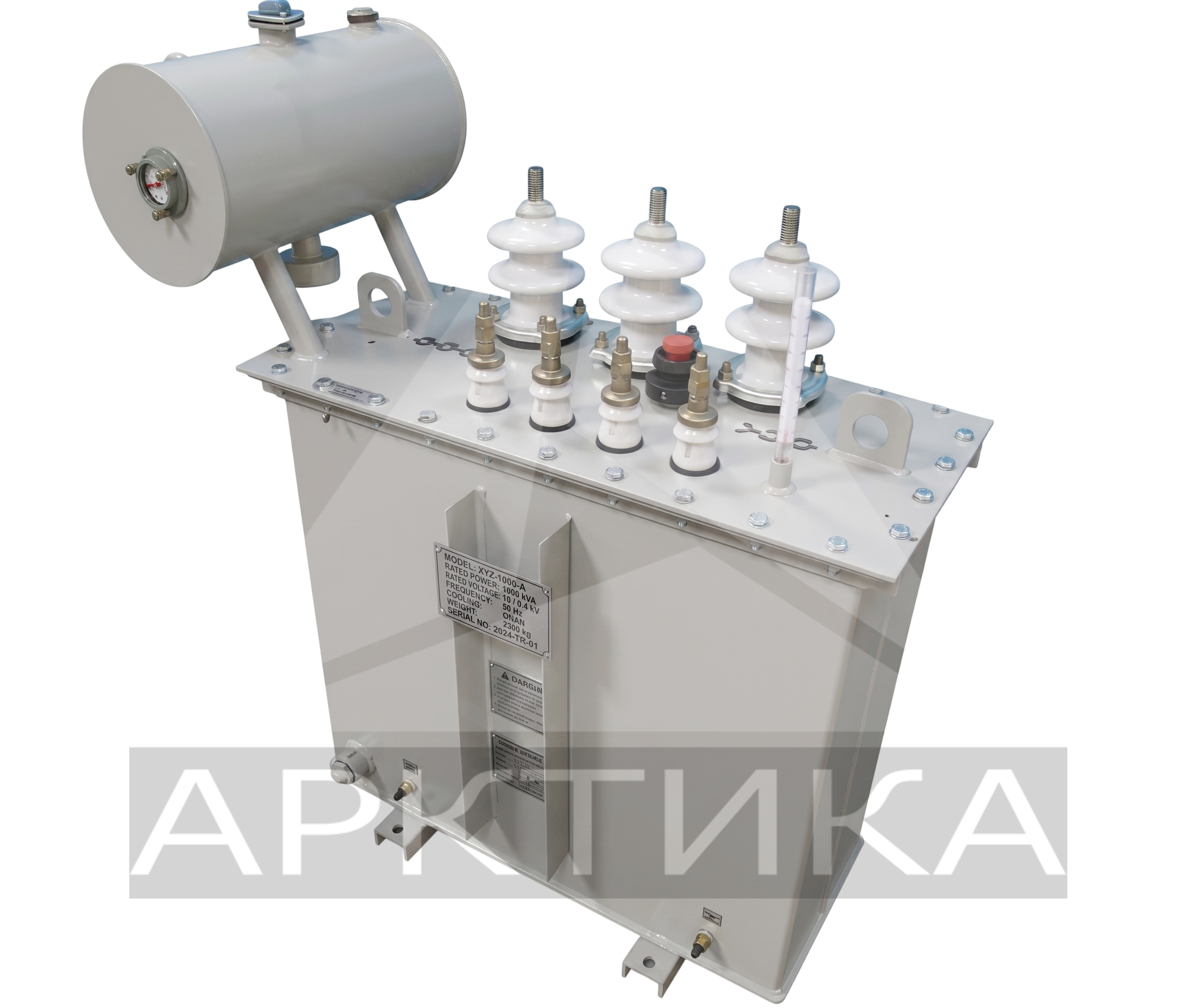

Составляющие ТМ-25: бак с радиаторами, расширительный бак, крышка для бака, активная часть. Так же бак снабжен пластиной для заземления трансформатора, а так же пробкой для взятия пробы масла. Маслостойкая резина является материалом, из которого изготовлены все уплотнения трансформатора. Стенки бака ТМ-25 выполнены из стального листа толщиной 2-3,5 мм.

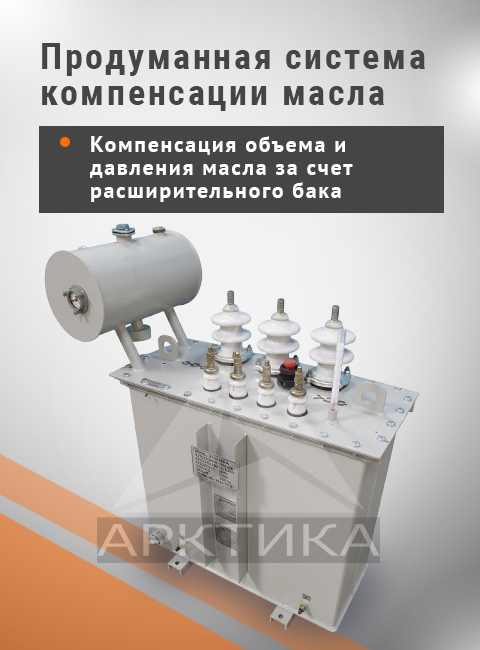

В трансформаторах серий ТМ изменение объема масла внутри бака компенсируется за счет сообщения с окружающей средой через расширитель, снабженный масляным затвором с воздухоосушителем. Уровень масла можно проследить с помощью указателя на боковой крышке расширителя.

Обмотки ТМ-25 сделаны из алюминиевых обмоточных проводов, межслойная изоляция – из кабельной бумаги.

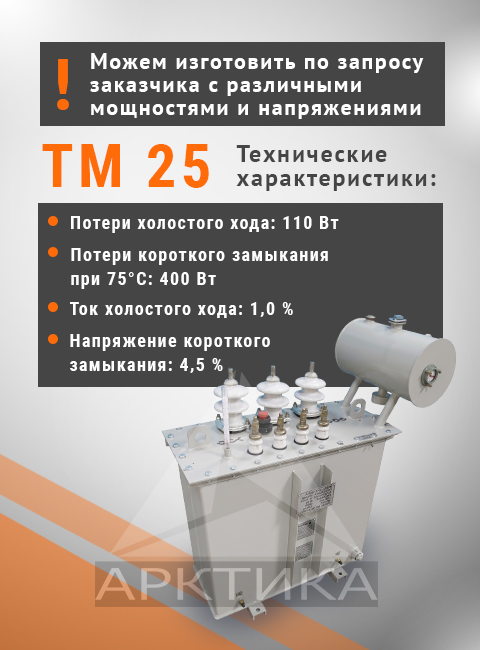

Трансформатор ТМ-25 с габаритами 985х440х990 и мощностью 25 кВА имеет полную массу - 260 кг. Масса масла при этом 70 кг. Потери короткого замыкания – 600 Вт, напряжение короткого замыкания – 4,5%, потери холостого хода – 115 Вт.
