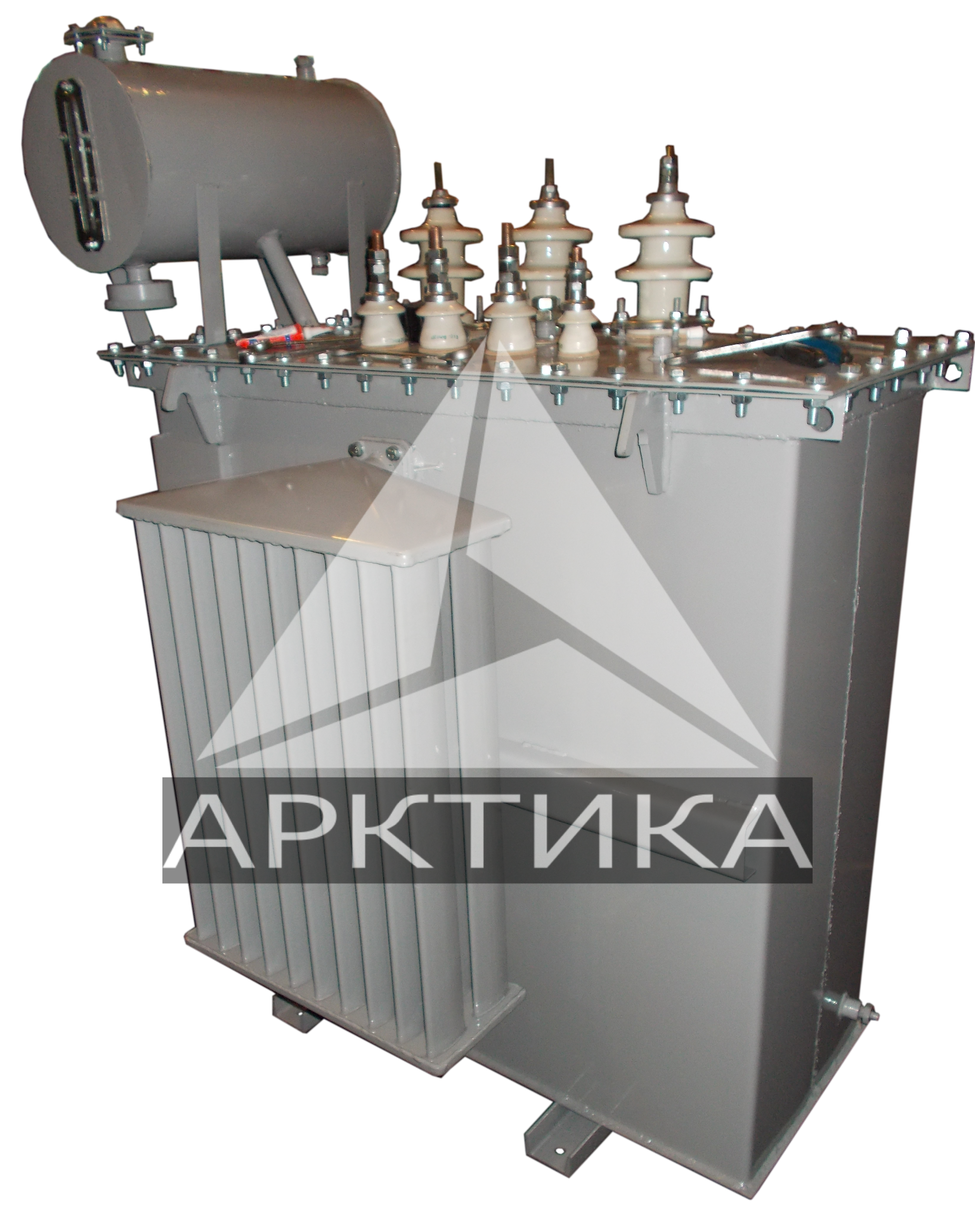

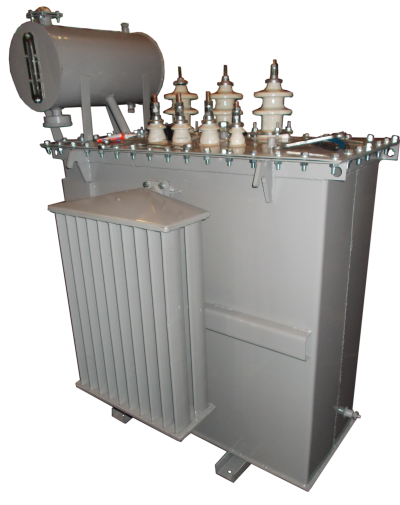

ТМ 160

Скачать опросный лист Сертификат

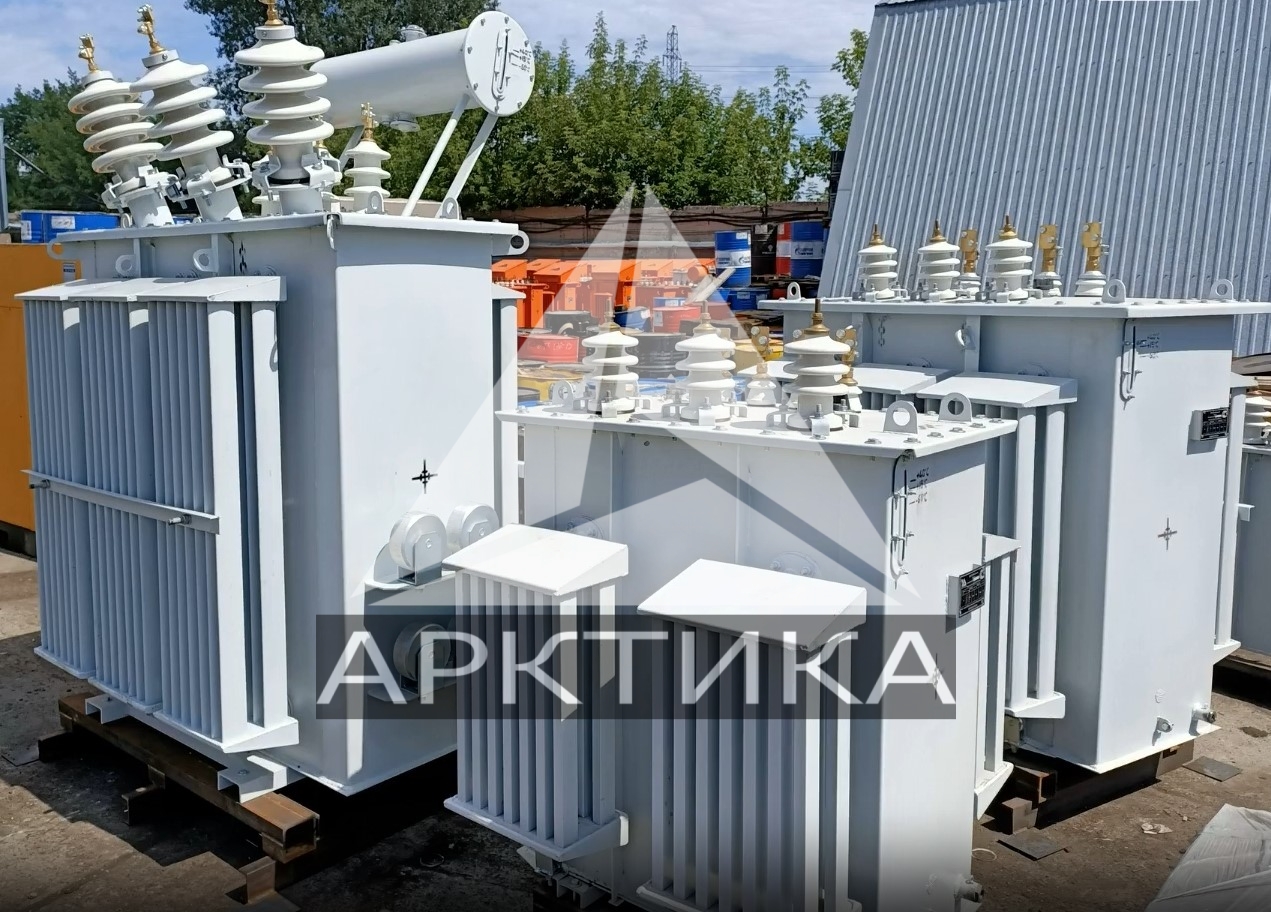

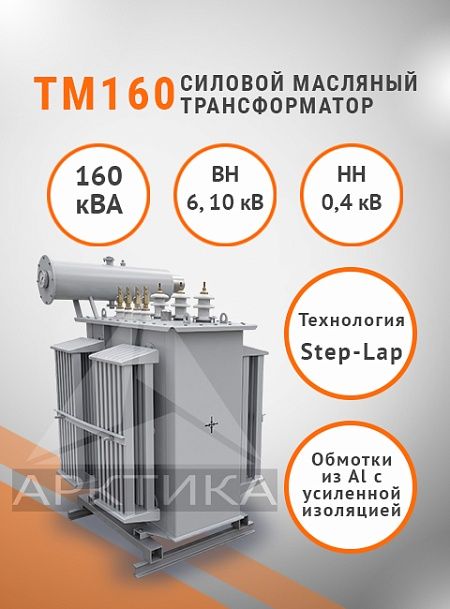

Силовой (распределительный) масляный трансформатор ТМ-160 нашел широкое применение в 6 и 10 кВ электросетях для понижения высокого напряжения питающей сети до нужного уровня потребления.

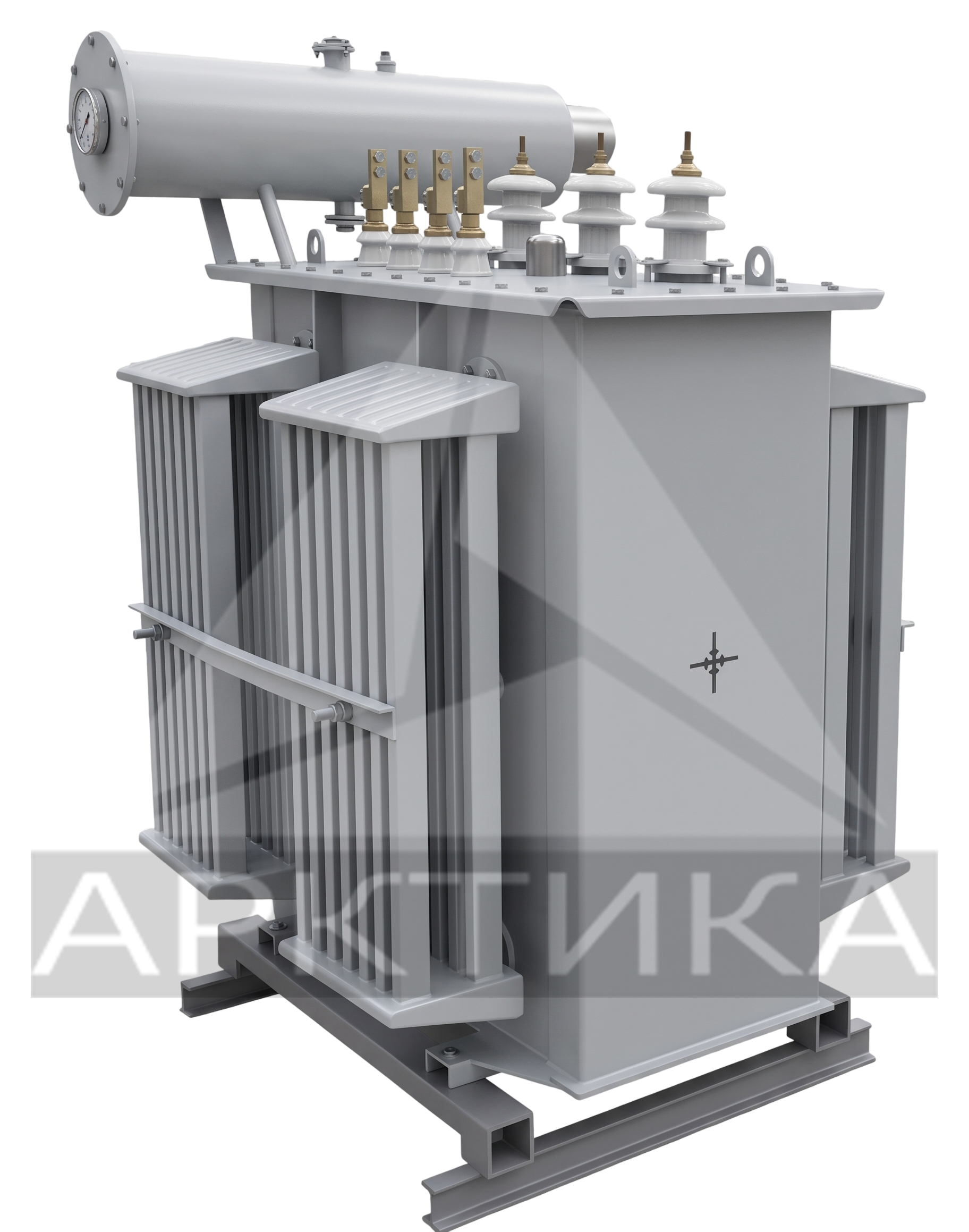

Составляющие ТМ-160: бак с радиаторами, расширительный бак, крышка для бака, активная часть. Так же бак снабжен пластиной для заземления трансформатора, а так же пробкой для взятия пробы масла. Маслостойкая резина является материалом, из которого изготовлены все уплотнения трансформатора. Стенки бака ТМ-160 выполнены из стального листа толщиной 2-3,5 мм.

В трансформаторах серий ТМ изменение объема масла внутри бака компенсируется за счет сообщения с окружающей средой через расширитель, снабженный масляным затвором с воздухоосушителем. Уровень масла можно проследить с помощью указателя на боковой крышке расширителя.

Обмотки ТМ-160 сделаны из алюминиевых обмоточных проводов, межслойная изоляция – из кабельной бумаги.

Трансформатор ТМ-160 с габаритами 1065х730х1290 и мощностью 160 кВА имеет полную массу - 830 кг. Масса масла при этом 165 кг. Потери короткого замыкания – 2700 Вт, напряжение короткого замыкания – 4,5%, потери холостого хода – 400 Вт.

L, мм 1065
B, мм 730
H, мм 1290
Масса масла, кг 165
Полная масса, кг 830
Потери короткого замыкания, Вт 2700
Напряжение короткого замыкания, % 4,5
Потери холостого хода, Вт 400
