ТМ 630

Скачать опросный лист Сертификат

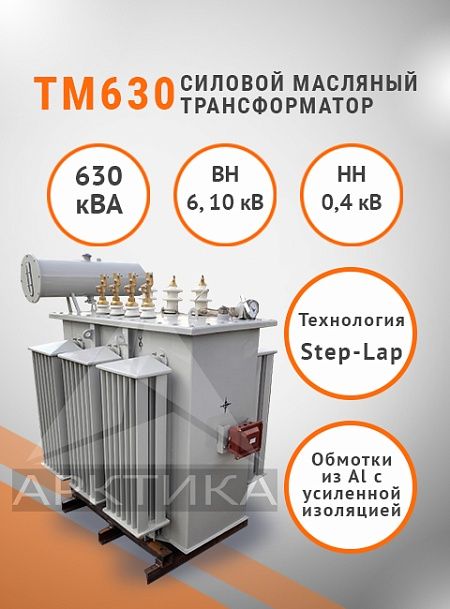

Силовой (распределительный) масляный трансформатор ТМ-630 нашел широкое применение в 6 и 10 кВ электросетях для понижения высокого напряжения питающей сети до нужного уровня потребления.

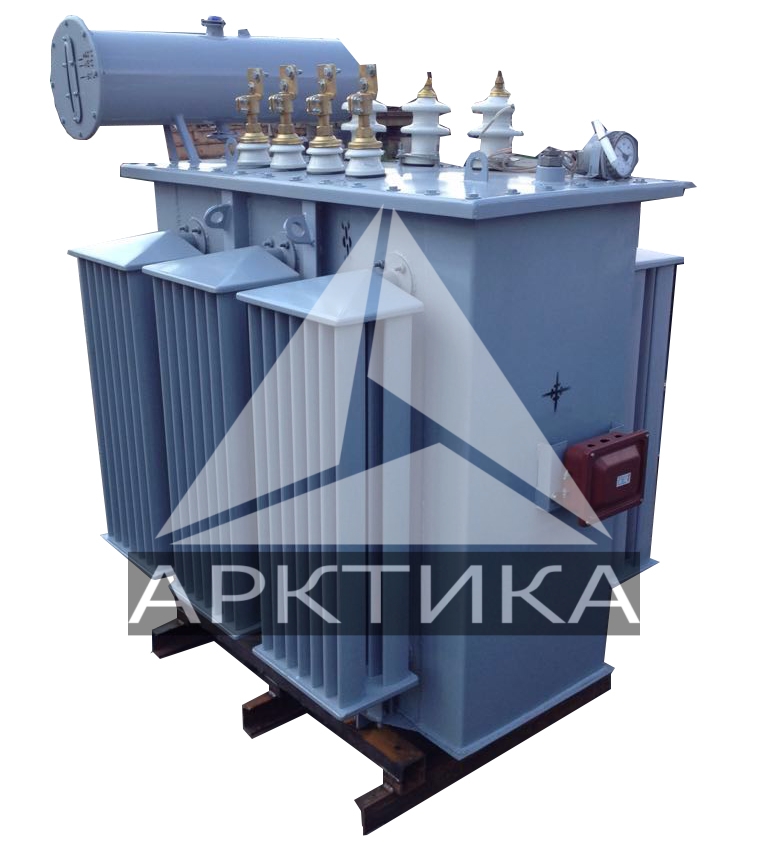

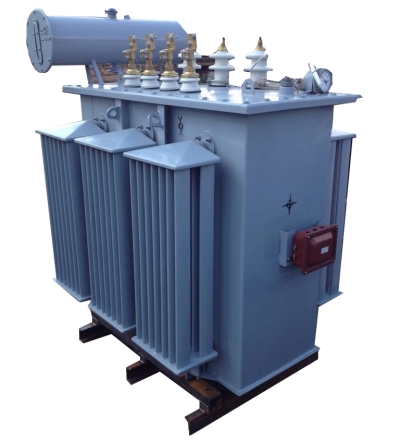

Составляющие ТМ-630: бак с радиаторами, расширительный бак, крышка для бака, активная часть. Так же бак снабжен пластиной для заземления трансформатора, а так же пробкой для взятия пробы масла. Маслостойкая резина является материалом, из которого изготовлены все уплотнения трансформатора. Стенки бака ТМ-630 выполнены из стального листа толщиной 2-3,5 мм.

В трансформаторах серий ТМ изменение объема масла внутри бака компенсируется за счет сообщения с окружающей средой через расширитель, снабженный масляным затвором с воздухоосушителем. Уровень масла можно проследить с помощью указателя на боковой крышке расширителя.

Обмотки ТМ-630 сделаны из алюминиевых обмоточных проводов, межслойная изоляция – из кабельной бумаги.

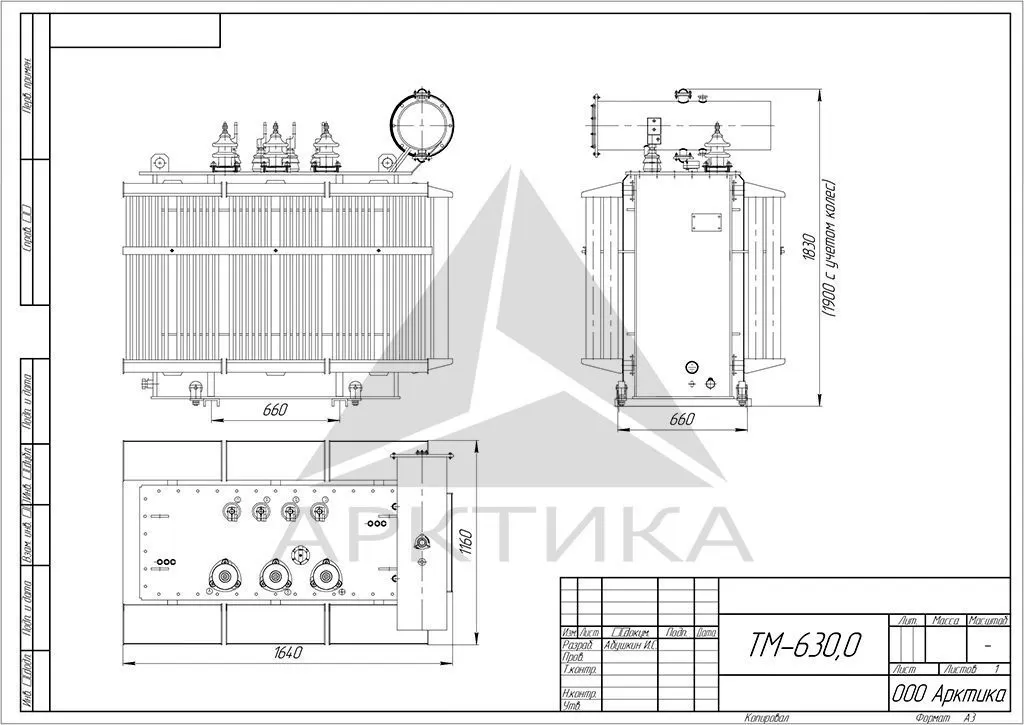

Трансформатор ТМ-630 с габаритами 1570х1050х1675 и мощностью 630 кВА имеет полную массу - 2200 кг. Масса масла при этом 450 кг. Потери короткого замыкания – 7600 Вт, напряжение короткого замыкания – 5,5%, потери холостого хода – 1050 Вт.

L, мм 1570
B, мм 1050
H, мм 1675
Масса масла, кг 450
Полная масса, кг 2200
Потери короткого замыкания, Вт. 7600
Напряжение короткого замыкания, % 5,5
Потери холостого хода, Вт 1050
