ТМ 40

Скачать опросный лист Сертификат

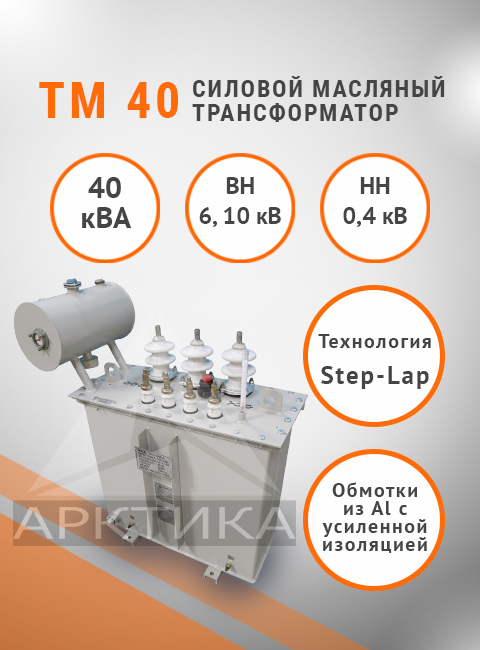

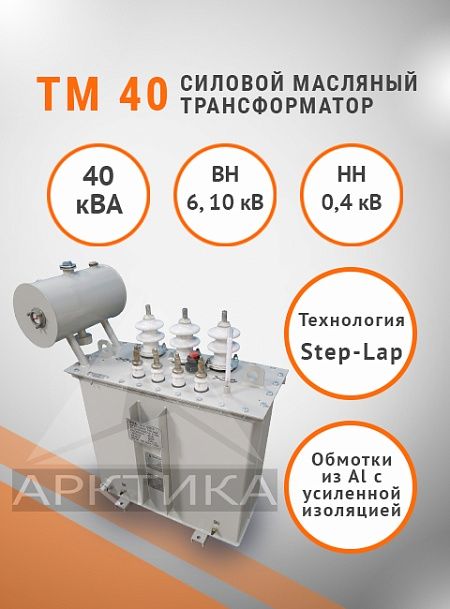

Силовой (распределительный) масляный трансформатор ТМ-40 нашел широкое применение в 6 и 10 кВ электросетях для понижения высокого напряжения питающей сети до нужного уровня потребления.

Составляющие ТМ-40: бак с радиаторами, расширительный бак, крышка для бака, активная часть. Так же бак снабжен пластиной для заземления трансформатора, а так же пробкой для взятия пробы масла. Маслостойкая резина является материалом, из которого изготовлены все уплотнения трансформатора. Стенки бака ТМ-40 выполнены из стального листа толщиной 2-3,5 мм.

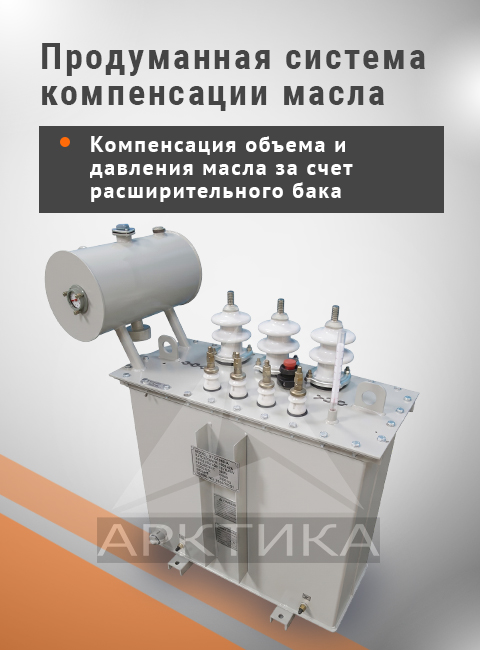

В трансформаторах серий ТМ изменение объема масла внутри бака компенсируется за счет сообщения с окружающей средой через расширитель, снабженный масляным затвором с воздухоосушителем. Уровень масла можно проследить с помощью указателя на боковой крышке расширителя.

Обмотки ТМ-40 сделаны из алюминиевых обмоточных проводов, межслойная изоляция – из кабельной бумаги.

Трансформатор ТМ-40 с габаритами 1045х450х1035 и мощностью 40 кВА имеет полную массу - 350 кг. Масса масла при этом 80 кг. Потери короткого замыкания – 900 Вт, напряжение короткого замыкания – 4,5%, потери холостого хода – 150 Вт.

L, мм 1045
B, мм 450
H, мм 1035
Масса масла, кг 80
Полная масса, кг 350
Потери короткого замыкания, Вт 900
Напряжение короткого замыкания, % 4,5
Потери холостого хода, Вт 150
