ТМГ 40

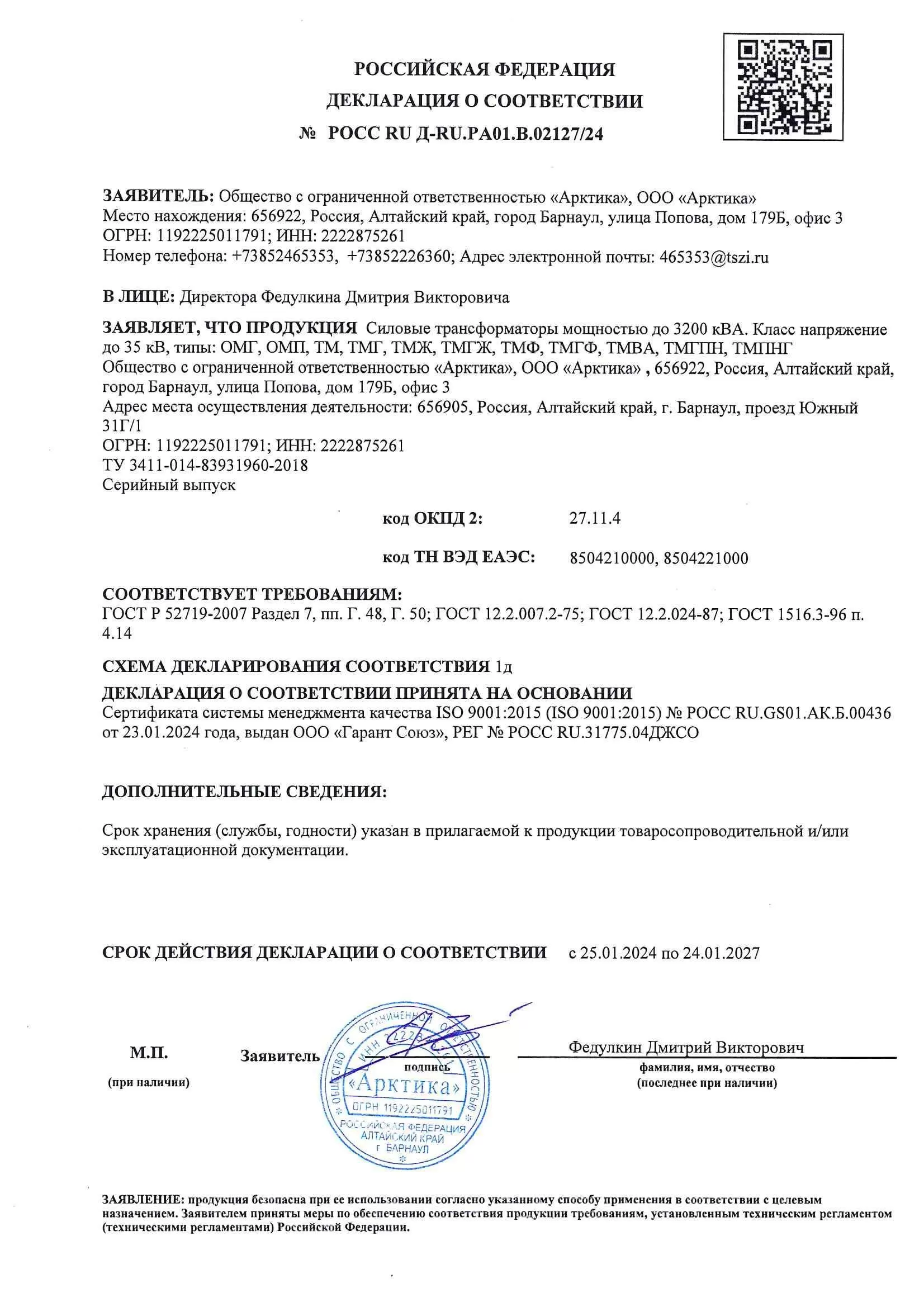

Скачать опросный лист Сертификат

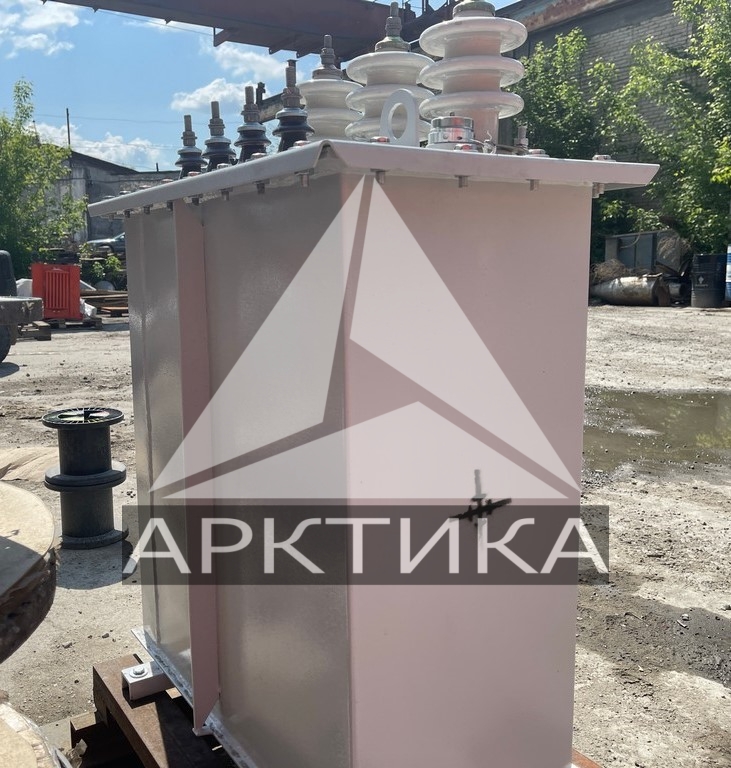

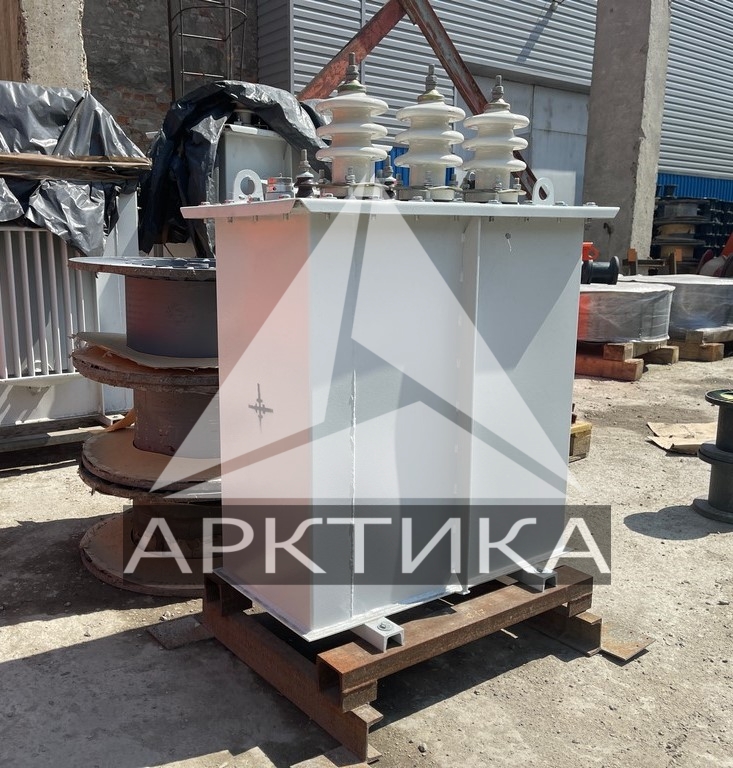

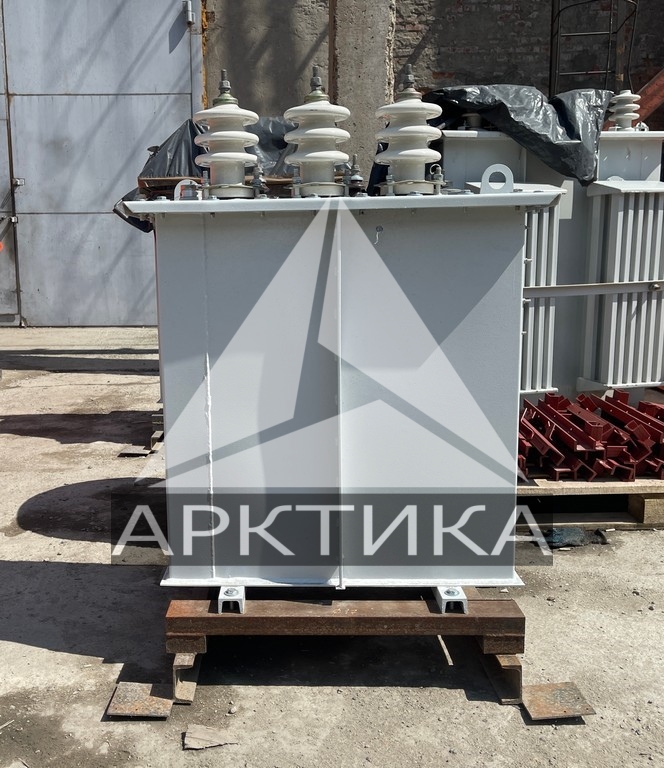

Трансформатор ТМГ-40 относится к классу трехфазных двухобмоточных понижающих устройств. Предназначен для приема переменного тока напряжением 6 - 10 кВ. Эксплуатация данного трансформатора допускается при температуре от -60 до 40 градусов по цельсию.

Не рекомендуется использовать данную модель трансформатора в среде с высоким процентом содержания токопроводящей пыли, при вибрации и при включении со стороны высокого напряжения до десяти раз в сутки.

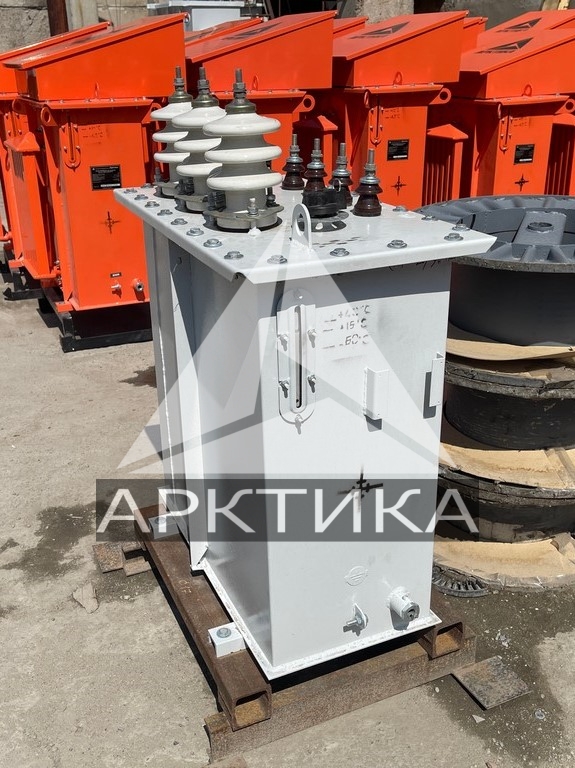

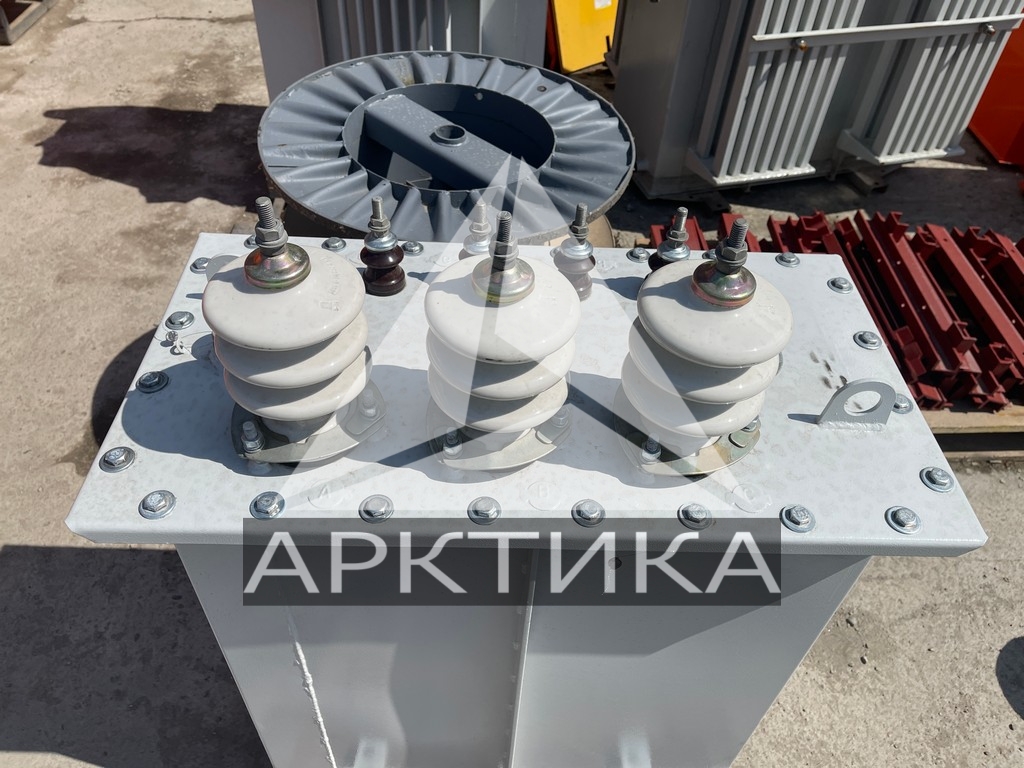

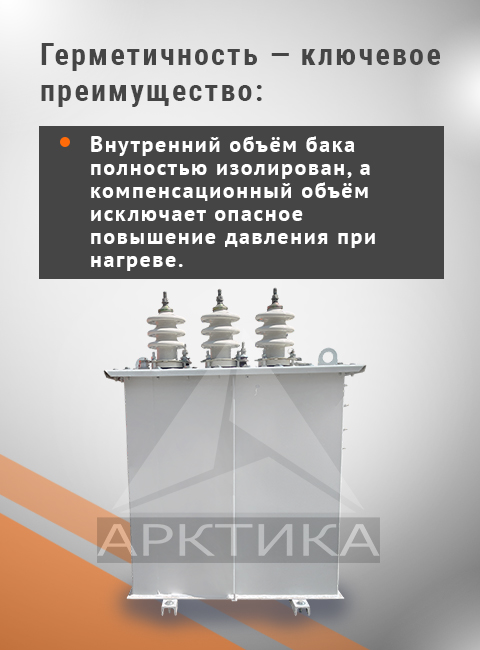

Устройство не имеет маслорасширительных ёмкостей и полностью герметично. Активная часть трансформатора состоит из магнитного привода, обмоток и электротехнической стали. Отвод тепла осуществляется за счет радиаторов или ребер охлаждения. Баки оснащены поплавковым указателем для контроля уровня масла. Датчик расположен на крышке. Для предотвращения внутренних повреждений емкости трансформатор оснащен предохранительным клапаном, который приводится в действие при возникновении избыточного давления 75 кПа (0,75 кгс/см2). Напряжение замыкания 4,5%

Регулируемые ролики на нижней поверхности обеспечивают продольное и поперечное перемещение трансформатора.

Несомненным достоинством ТМГ-40 является доступная цена, что в сочетании с качественной сборкой выделяет его на рынке трансформаторов и дает возможность предприятиям и частным лицам с ограниченным бюджетом купить данную модель.

Технические характеристики трансформатора согласно предельному отклонению параметров по ГОСТ 11677-85:

  • Полная масса 410 кг (+10%);
  • Номинальное напряжение ВН(6 кВ, 10 кВ); НН(0,66 В; 0,4 В; 0,23 В);
  • Потери холостого хода 150 Вт;
  • Потеря замыкания на основном ответвлении 1270 Вт.
Мощность, кВА 40,0
Полная масса, кг 350
Масса активной части, кг 175
Масса масла, кг 90
Потери короткого замыкания, Вт. 900
Напряжение короткого замыкания, % 4,5
Потери холостого хода, Вт 150
Габаритные размеры (Д×Ш×В), мм 816х426х940
