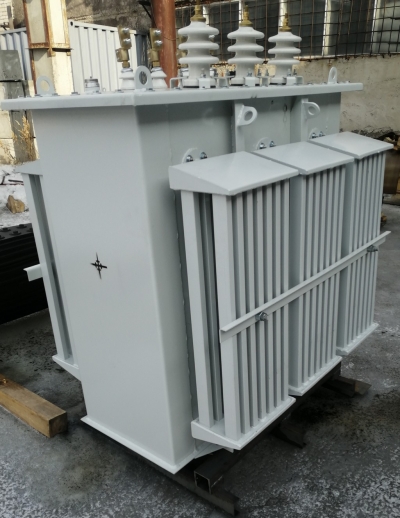

ТМГ 630

Скачать опросный лист Сертификат

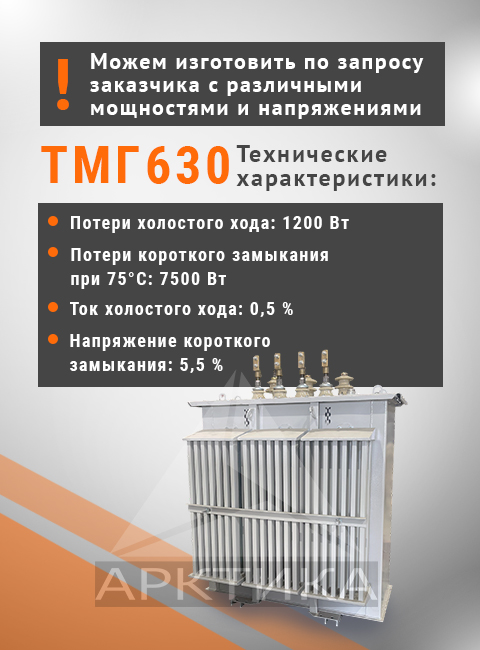

Основные технические и эксплуатационные характеристики трансформатора:

  • номинальная электрическая мощность - 630 кВА;
  • входное (высокое) напряжение - 6 (10) кВ;
  • выходное (низкое) напряжение - 0,4 кВ;
  • частота переменного тока - 50 Гц;
  • потери мощности холостого хода - 1,0 - 1,3 кВт;
  • потери мощности короткого замыкания (при 75 град. С) - 7,6 кВт;
  • напряжение короткого замыкания (при 75 град. С) - 5,5%;
  • срок службы составляет более 30 лет.

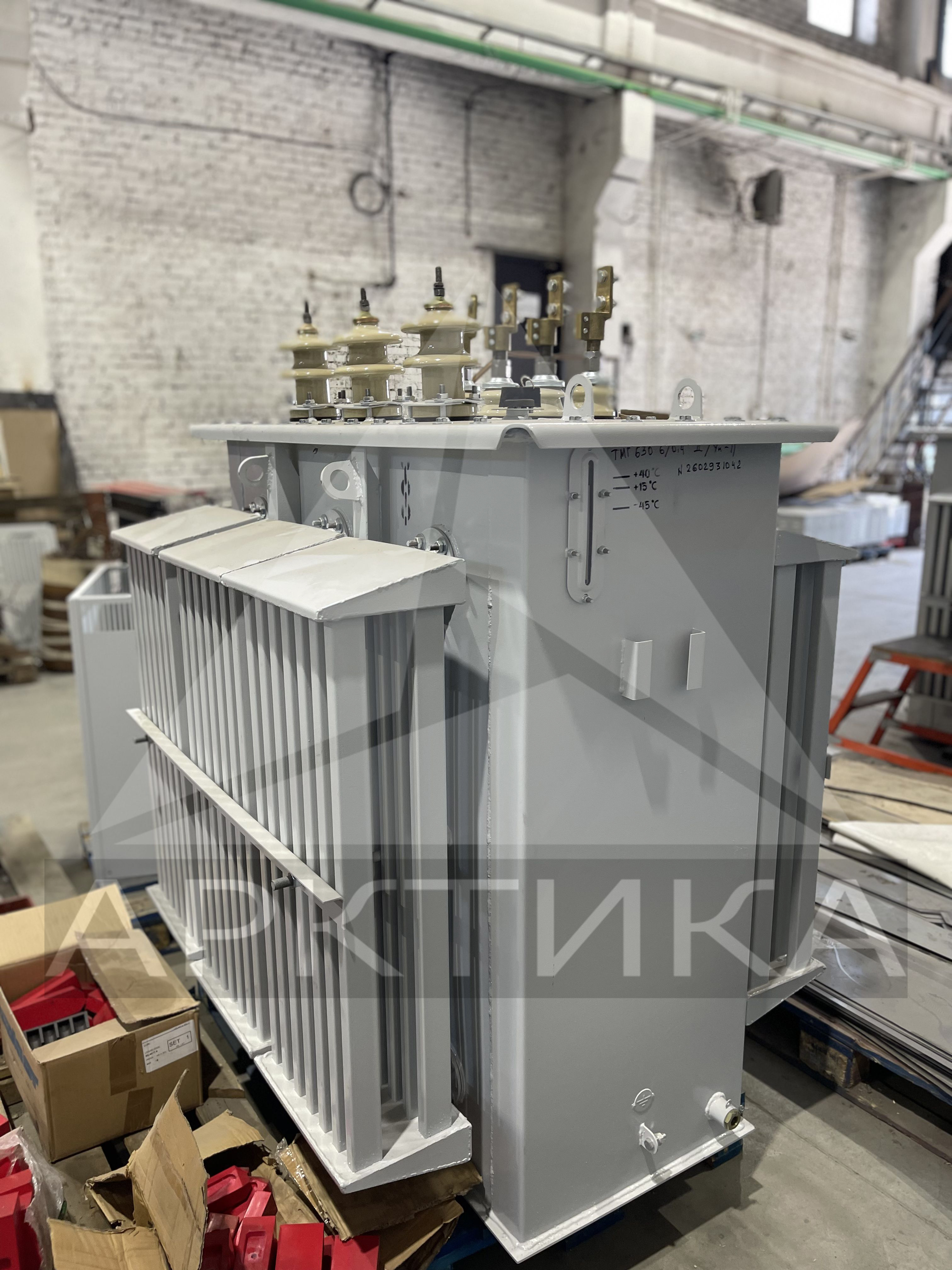

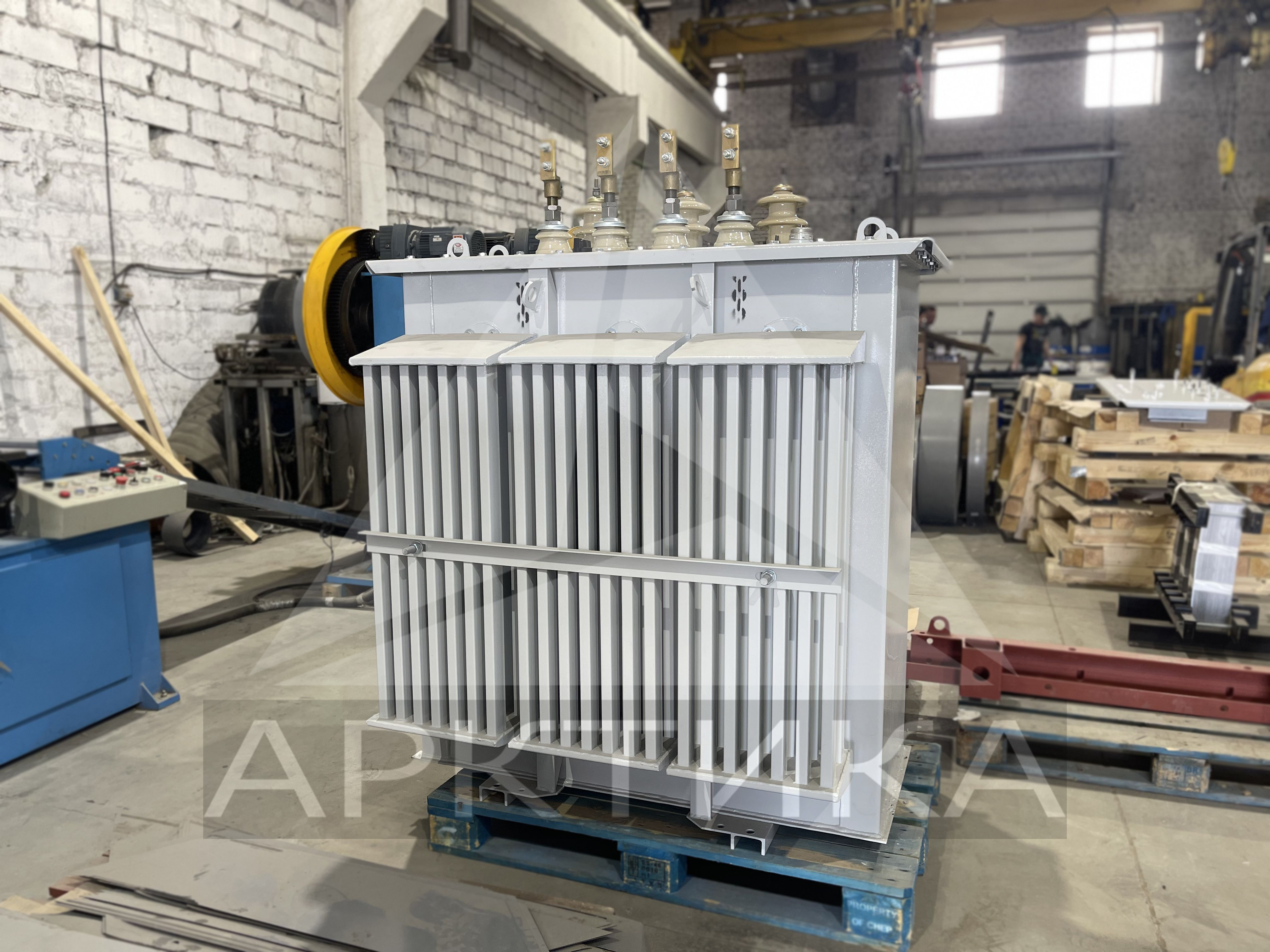

ТМГ-630 представляет собой стальной бак с охладительными радиаторами, крышку бака, и расположенную на ней активную часть трансформатора. Для эффективного отвода тепла от активной части емкость бака полностью заполняется дегазированным трансформаторным маслом. Благодаря герметичному исполнению, залитое масло не контактирует с окружающей средой, а значит, не окисляется, не увлажняется и не осаждается на внутренних стенках бака. Компенсация объемного расширения разогретого масла осуществляется за счет деформации гофрированных стенок.

Крышка бака содержит:

  • мановакуумметр;
  • мембранный предохранитель;
  • предохранительный клапан;
  • вводные клеммы ВН;
  • выходные клеммы НН;
  • переключатель регулятора напряжения.

Регулировка напряжения осуществляется без возбуждения, дискретно от -5% до +5% от номинального значения и допускается только в отключенном состоянии.

Трансформаторы ТМГ-630 могут устанавливаться как внутри, так и снаружи помещений, с расположением до 1 км над уровнем моря. При этом, окружающая воздушная среда не должна содержать токопроводящие или взрывоопасные соединения.

Целесообразность использования ТМГ-630 обусловлена низкими эксплуатационными расходами и приемлемой ценой. Чтобы купить ТМГ в необходимом исполнении следует точно указать его мощность, значения высокого и низкого напряжений, а также группу соединений обмоток трансформатора.

Мощность, кВА 630
Полная масса, кг 2100
Масса активной части, кг 1200
Масса масла, кг 570
Потери короткого замыкания, Вт 7600
Напряжение короткого замыкания, % 5,5
Потери холостого хода, Вт 1050
Габаритные размеры (Д×Ш×В), мм 1575х1050х1625
