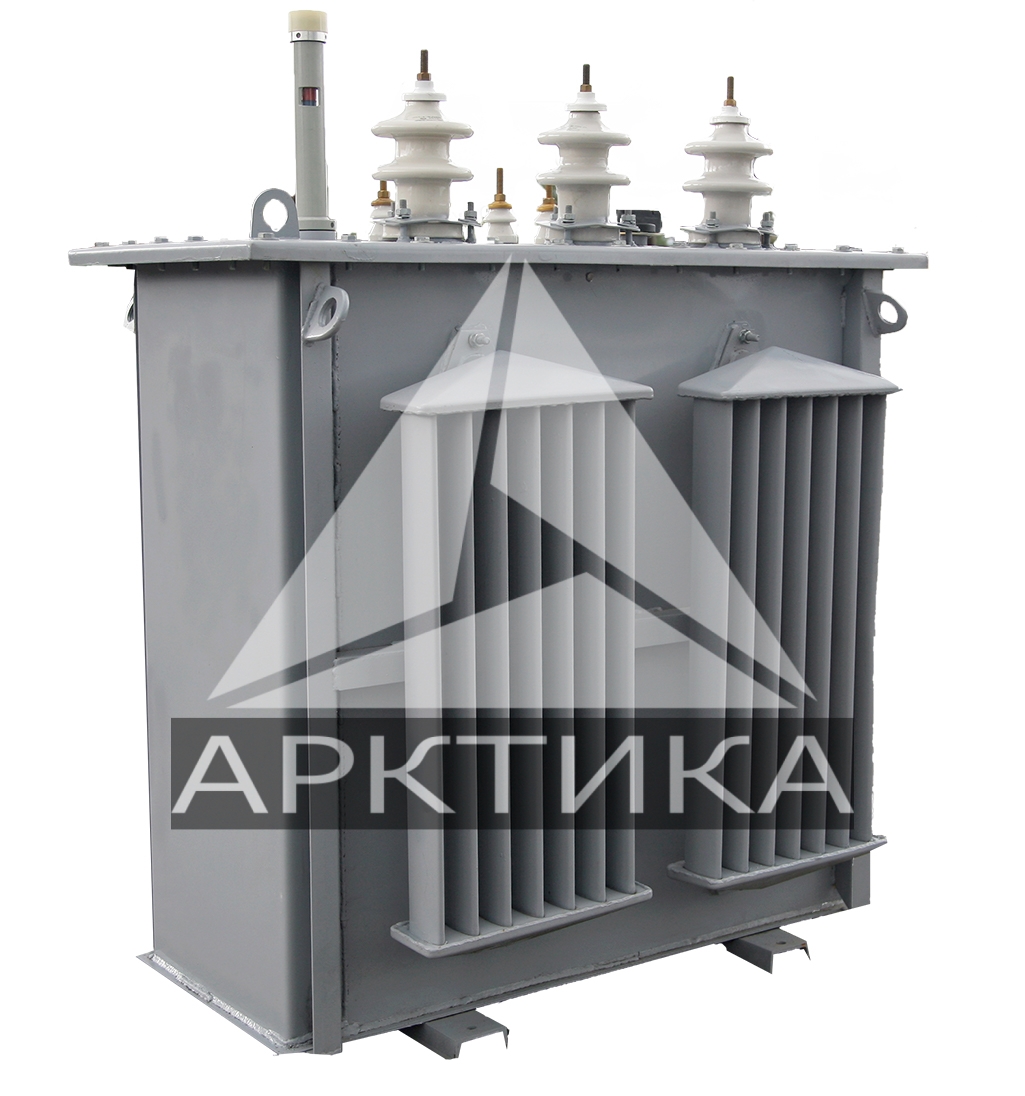

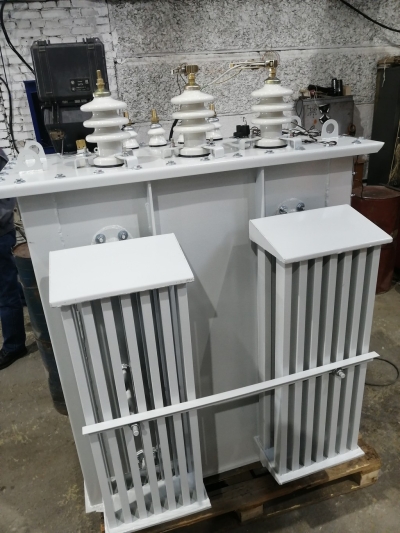

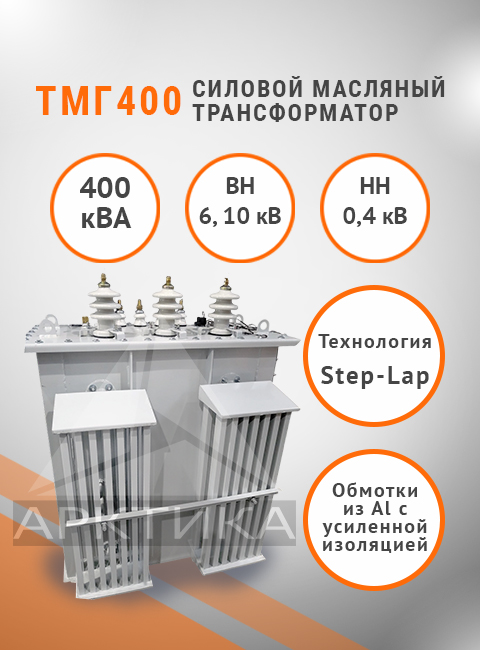

ТМГ 400

Скачать опросный лист Сертификат

Трансформаторы типа ТМГ- 400/10(6)0.4 предназначаются для осуществления работы в электрических сетях, которые имеют напряжение 6 или 10 кВ в электроустановках открытого типа в умеренных климатических условиях и служат для снижения высокого напряжения питающей электрической сети до определенного уровня потребления. Значения и характеристики номинальных линейных напряжений трансформаторов 6 кВ и 10 кВ. Невзрывоопасная окружающая среда, которая не содержит токопроводящей пыли. Монтаж не должен производиться выше отметки в тысячу метров над уровнем моря. Вы можете купить трансформатор серии ТМГ - 400 по ценам завода изготовителя.

Масляные трансформаторы типа ТМГ - 400/10(6)/0,4 нельзя эксплуатировать в условиях вибраций или тряски, механических ударов или химически активной среде. Регулирование напряжения выполняется посредством переключений ответвлений на стороне высокого напряжения с помощью пятиступенчатого реечного переключателя, у которого привод выведен непосредственно на крышку трансформатора. Все переключения следует осуществлять при отсутствии на трансформаторе напряжения.

Базовые технические характеристики и значения трансформатора ТМГ 400/6-10:
  • Номинальные мощности 400 кВА
  • Высокое напряжение 6.10 кВ, 8.15 кВ
  • Низкое напряжение 0.4 кВ, 0.38 кВ
  • Группы и схемы соединений обмоток - Y/Zн-11, Y/Yн-0, D/Yн-11
  • Регулировка напряжения от - 2х2.5% до +2х2.5%
  • Предел номинальных мощностей 400 кВА
  • Температура окружающей среды в диапазоне -45С - +40С
  • Длительный режим работы
  • Рабочая частота 50 Гц
  • Полная масса 1360 килограмм
  • Габариты 1300х1350х860 миллиметров

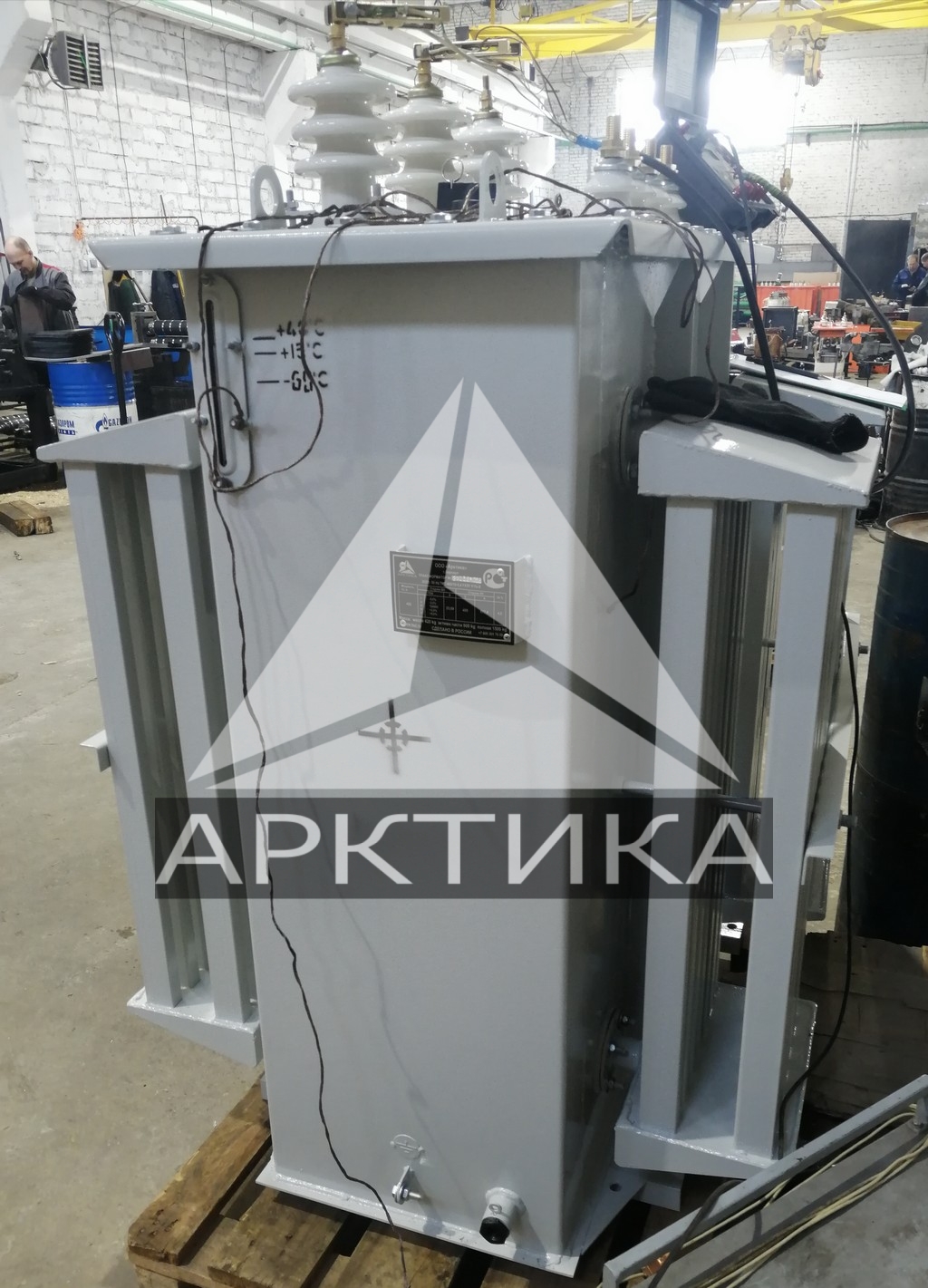

Для контроля над уровнем масла трансформаторы снабжены маслоуказателями, которые имеют поплавковый тип.

Мощность, кВА 400
Полная масса, кг 1400
Масса активной части, кг 900
Масса масла, кг 385
Потери короткого замыкания, Вт 5400
Напряжение короткого замыкания, % 4,5
Потери холостого хода, Вт 770
Габаритные размеры (Д×Ш×В), мм 1230х1080х1560
