ТМГ 25

Скачать опросный лист Сертификат

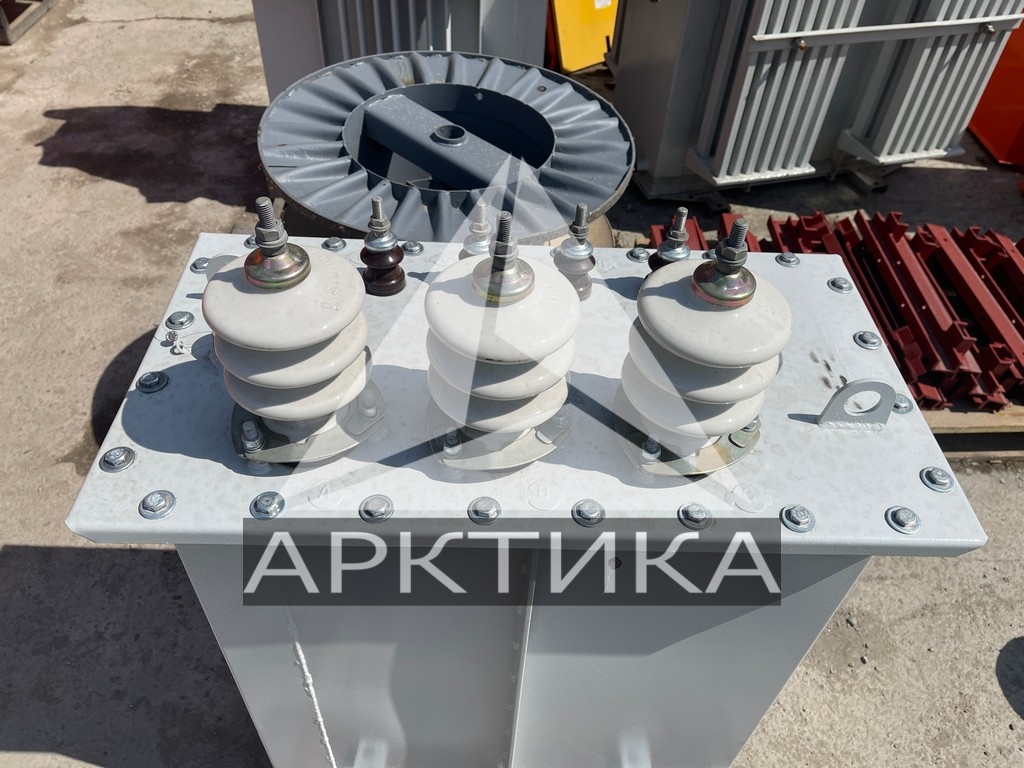

Силовой масляный трансформатор ТМГ-25 мощностью 25 кВт в герметичном исполнении предназначен для понижения напряжения с 10-ти или 6-ти до 0,4 кВ. Группа соединений Y/Yн-0 означает, что первичные и вторичные обмотки соединены звездой, сеть 0,4 кВ с заземленной нейтралью. Трансформатор предназначен для эксплуатации на открытом воздухе в местности с умеренным климатом (климатическое исполнение У1).

Характеристики трансформатора ТМГ-25

  • масса - 290 кг при габаритах 780х650х850 мм;
  • потери холостого хода - 130 Вт, короткого замыкания - 630 Вт;
  • номинальный ток на низкой стороне - 36,1 А.

Устройство

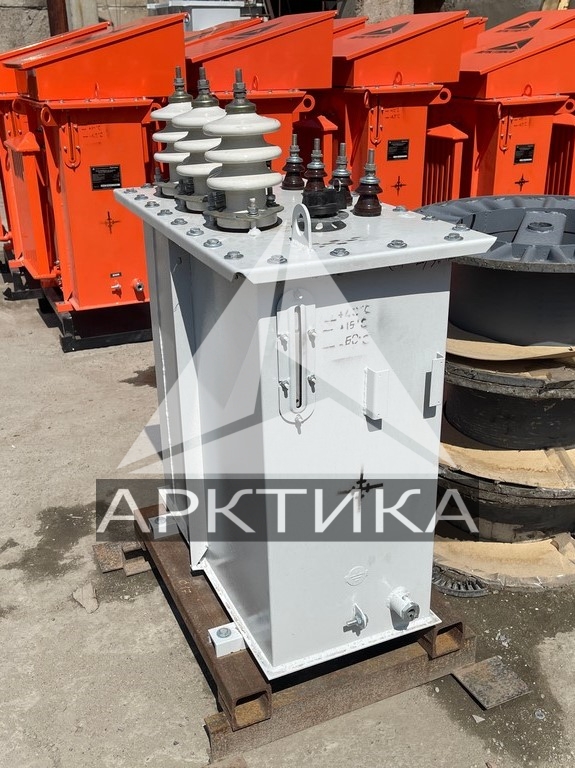

Корпус трансформатора состоит из емкости с охлаждающими ребрами или радиаторами и крышки. На крышке установлены вводы, монтажные петли, предохранительный клапан, привод выключателя. Отвод тепла осуществляется за счет радиаторов или ребер охлаждения. Имеется указатель уровня масла. По желанию заказчика можно изготовить трансформатор ТМГ-25, укомплектованный термометром и манометром для контроля параметров масла.

Магнитная система изготовлена из пластин электротехнической стали, обмотки - из медных или алюминиевых проводов, изоляция между слоями обмоток - из кабельной бумаги. Трансформаторное масло имеет пробивное напряжение более 40 кВ. Регулировка выходного напряжения производится переключением ответвлений обмоток (4 ступени по 2,5%).

Небольшие габариты, высокая надежность, приемлемая цена трансформатора ТМГ-25 позволяет использовать его для электроснабжения дачных и загородных домов, магазинов, мастерских и других объектов с низким энергопотреблением. Отдельный понижающий трансформатор сделает электроснабжение объекта независимым от неполадок в общих низковольтных электрических сетях.

Мощность, кВА 25
Полная масса, кг 260
Масса активной части, кг 130
Масса масла, кг 80
Потери короткого замыкания, Вт 600
Напряжение короткого замыкания, % 4,5
Потери холостого хода, Вт 115
Габаритные размеры (Д×Ш×В), мм 766х390х975
