ТМГ 250

Скачать опросный лист Сертификат

Работа любого трансформатора основана на явлении электромагнитной индукции. Назначение данного оборудования – преобразование высокого напряжения ЛЭП в более низкое напряжение.

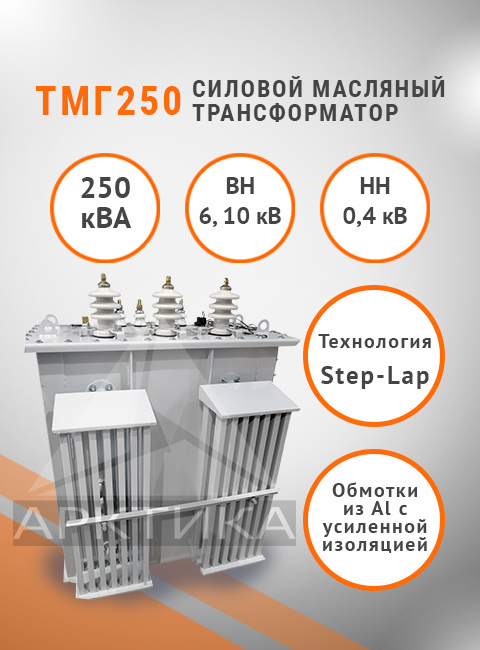

Трансформатор ТМГ-250 мощностью 250 кВА имеет две обмотки. На первичную обмотку поступает от ЛЭП переменный ток, имеющий частоту 50 Гц и высокое напряжение 6 кВ или 10 кВ. Со вторичной обмотки снимается ток той же частоты 50 Гц, но с низким потребительским напряжением 0,4 кВА.

Технические характеристики трансформатора ТМГ–250

  • Мощность номинальная 250 кВА
  • Напряжение номинальное на высокой стороне 6 или 10 кВ
  • Напряжение номинальное на низкой стороне 0,4 кВ
  • Допустимые потери холостого хода 560 Вт
  • Допустимые потери КЗ 4100 Вт
  • Напряжение при КЗ 4,5 %
Требования к условиям эксплуатации:
  • температурный режим - от – 450 С до + 450С;
  • установка - наружная или внутренняя;
  • среда - невзрывоопасная;
  • воздух не должен содержать паров агрессивных веществ и токопроводной пыли.
Требования к монтажу:
  • жесткое крепление на платформе;
  • устанавливать на поверхностях без вибраций на высоте, не превышающей 1тыс. м над уровнем моря.

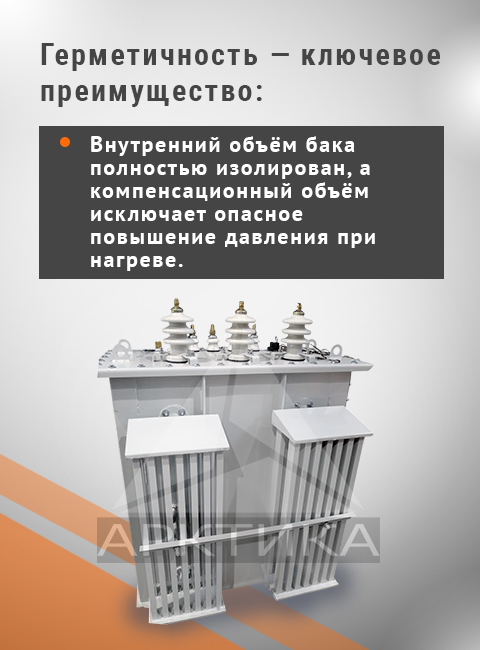

При работе трансформаторов обмотки и сердечник нагреваются. Для безопасной работы трансформаторов предусматривается охлаждение. В трансформаторах ТМГ –250 хладагентом является трансформаторное масло. Для компенсации расширения масла при нагреве, стенки трансформатора выполняются гофрированными. Бак изготавливается из листовой стали. Для контроля за уровнем масла на стенке бака предусмотрен указатель уровня. С целью исключения аварии при повышении давления масла внутри трансформатора на крышке установлен предохранительный мембранный клапан. Кроме того, на крышке установлена гильза для термометра. Конструкция трансформатора не допускает утечку масла. Все уплотнения выполняются из маслостойкой резины.

Трансформаторы ТМГ–250 рассчитаны на продолжительный срок безаварийной эксплуатации. Благодаря надежной конструкции и удобству обслуживания трансформаторы ТМГ–250 пользуются спросом и приобретаются многими предприятиями энергоснабжения. Купить трансформаторы ТМГ – 250 можно как в торговых организациях, так и непосредственно у производителя. Цены уточняются при заказе оборудования и зависят от спроса и конъюнктуры рынка.

Мощность, кВА 250
Полная масса, кг 970
Масса активной части, кг 585
Масса масла, кг 255
Потери короткого замыкания, Вт 3900
Напряжение короткого замыкания, % 4,5
Потери холостого хода, Вт 540
Габаритные размеры (Д×Ш×В), мм 976х1050х1400
