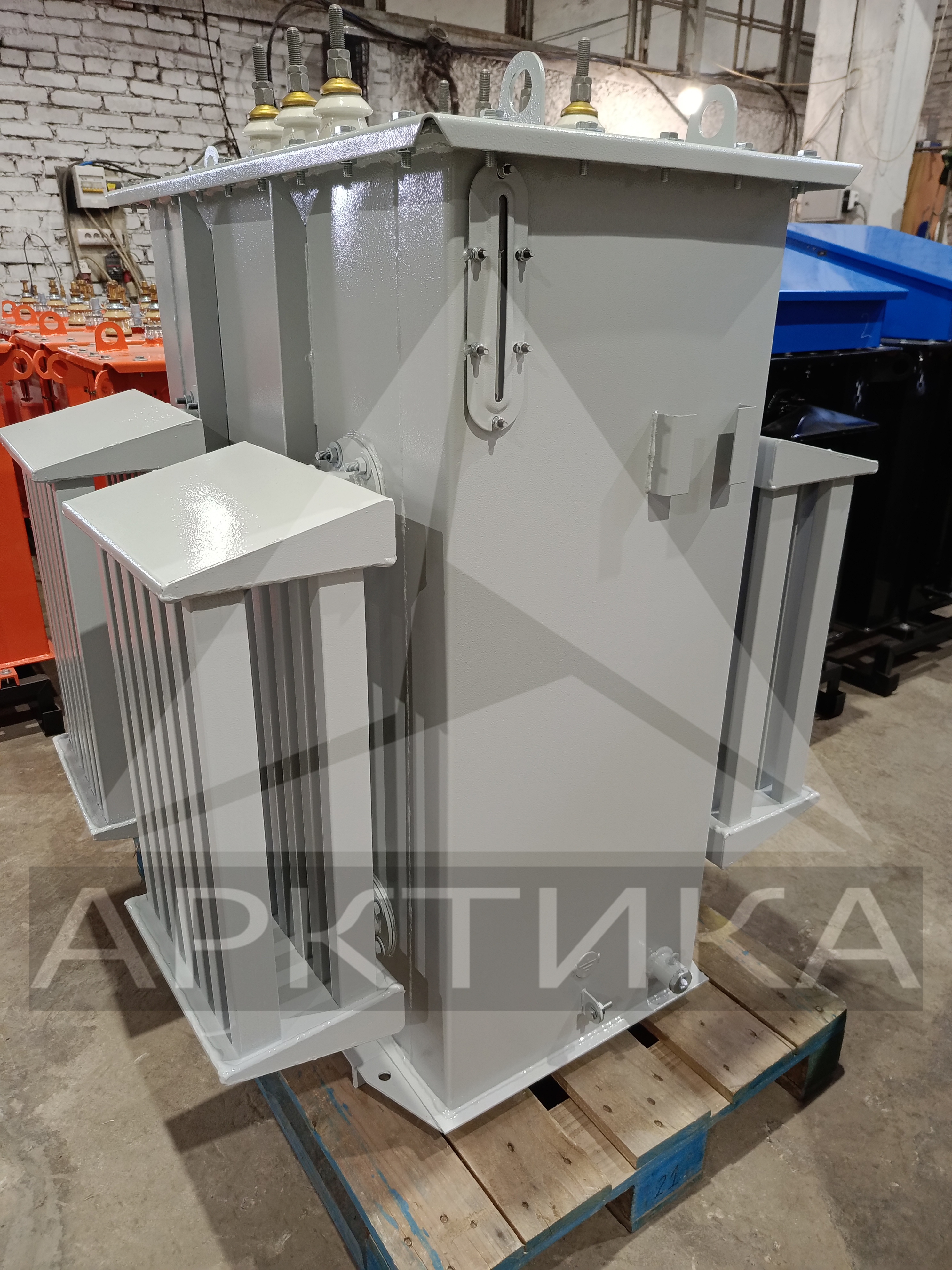

ТМГ 160

Скачать опросный лист Сертификат

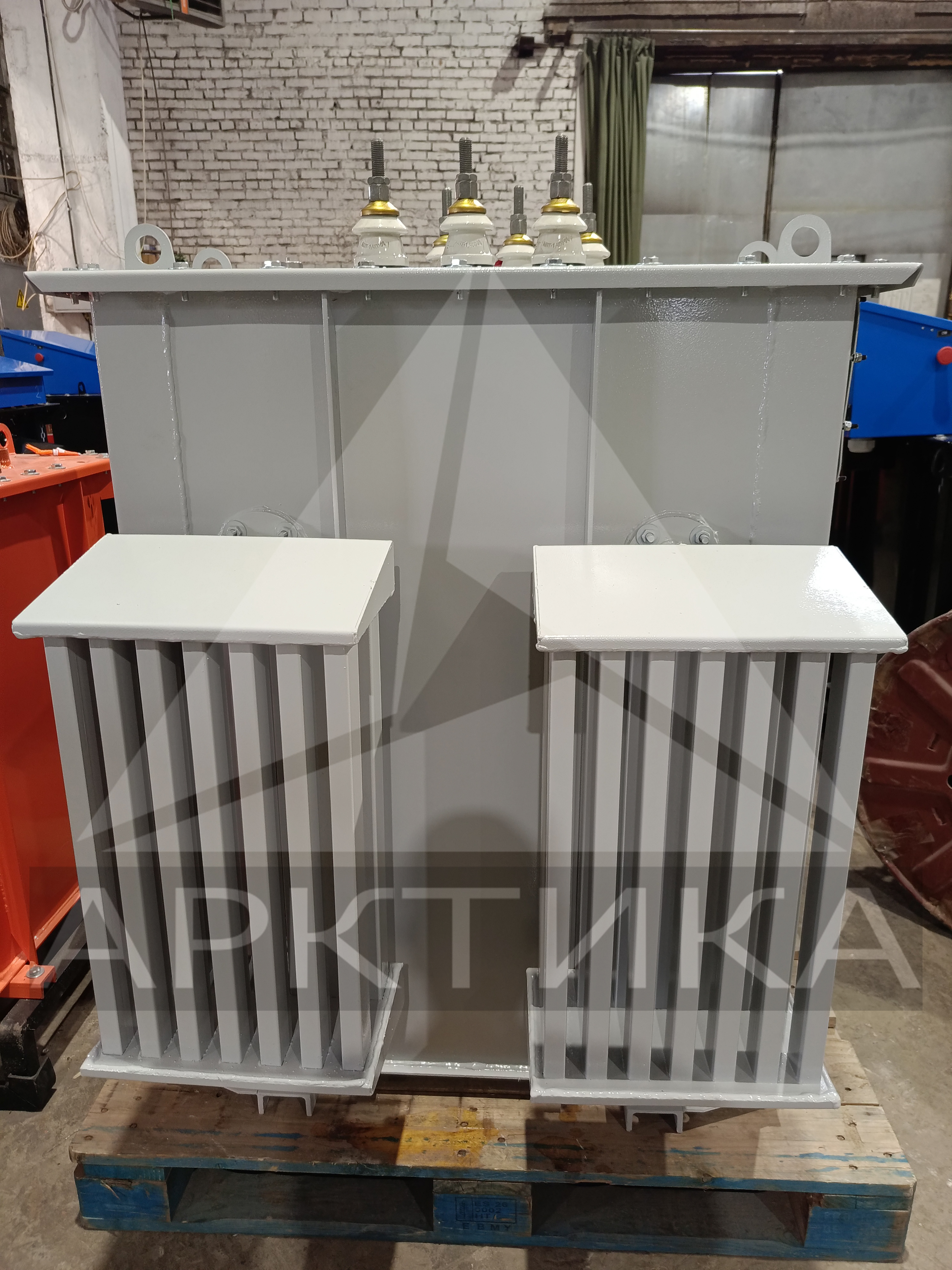

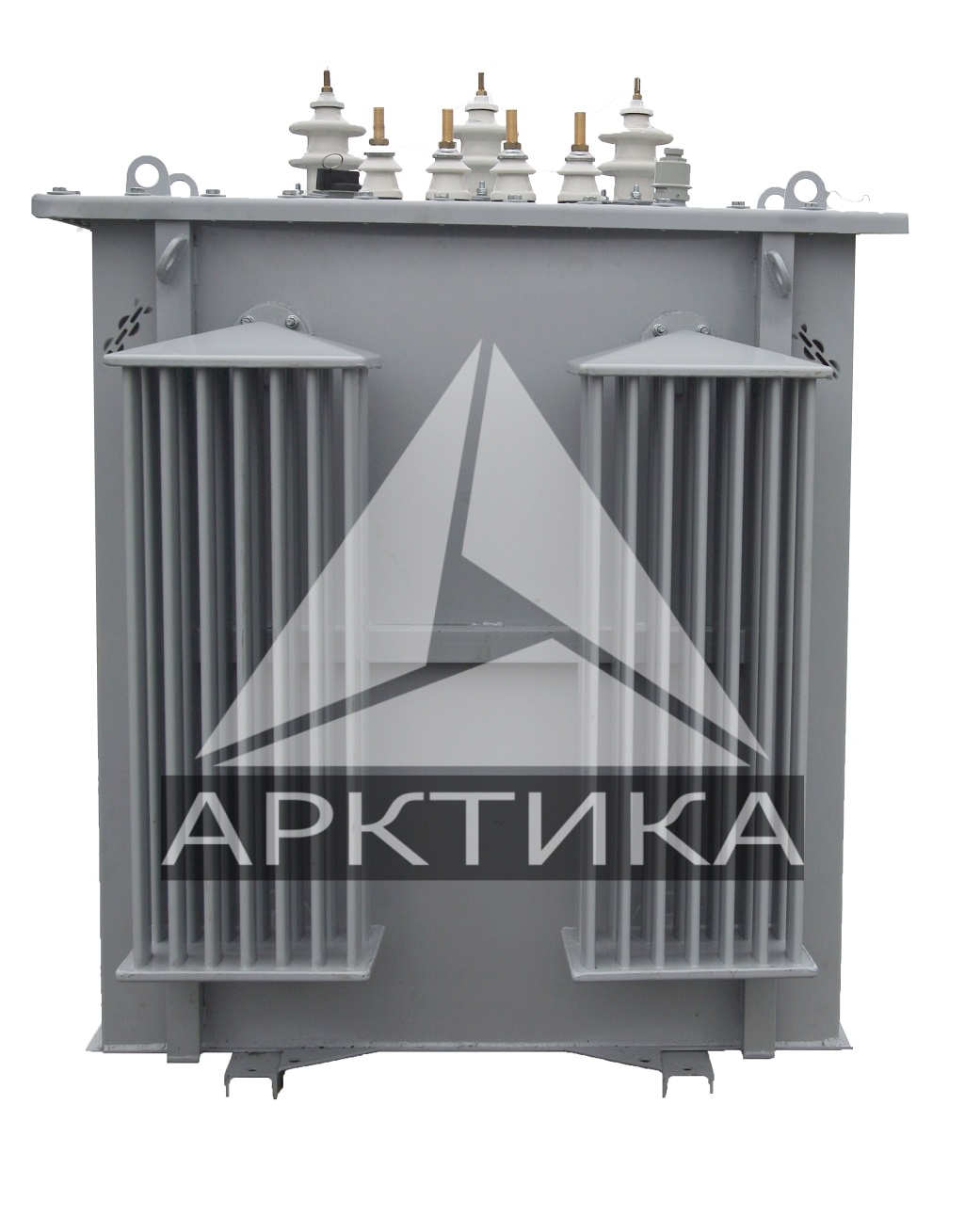

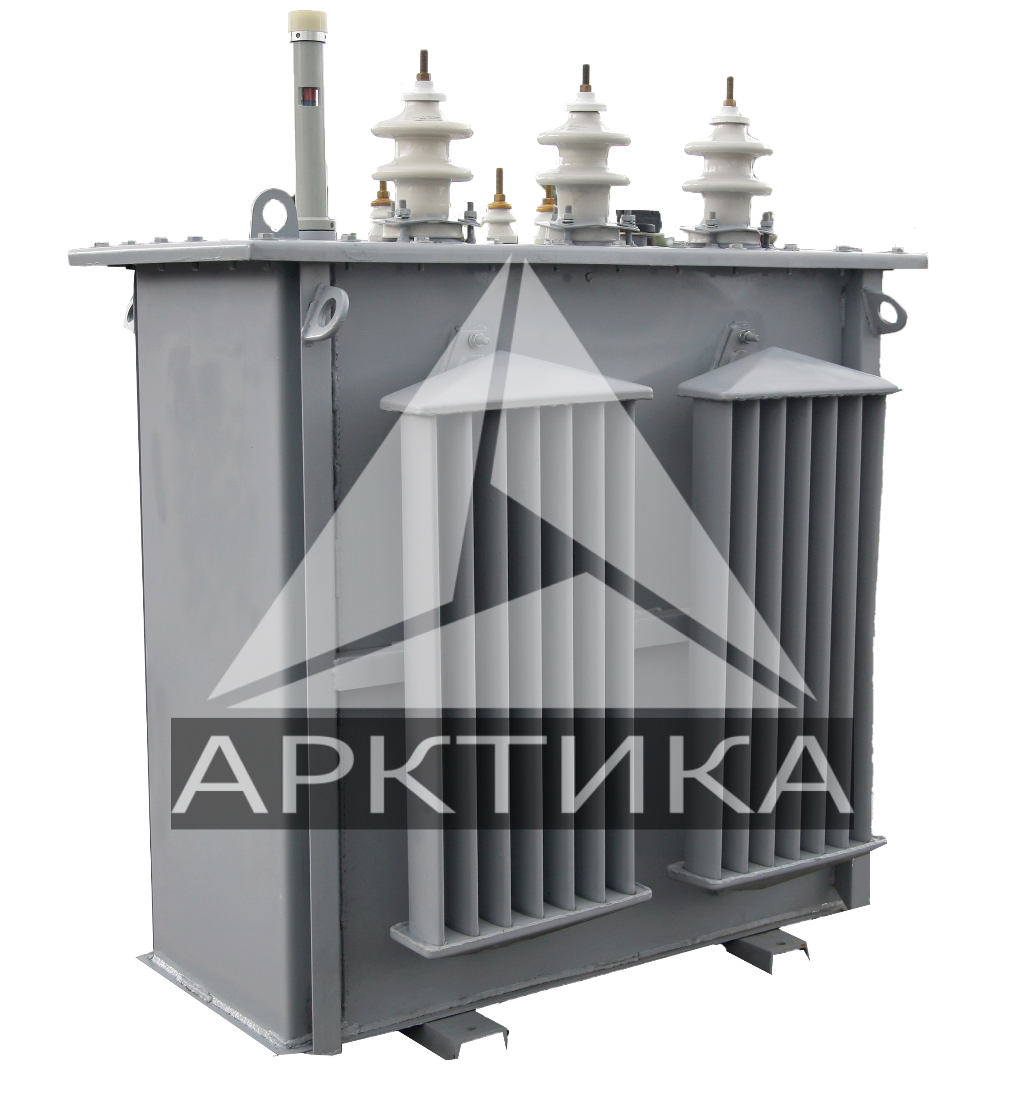

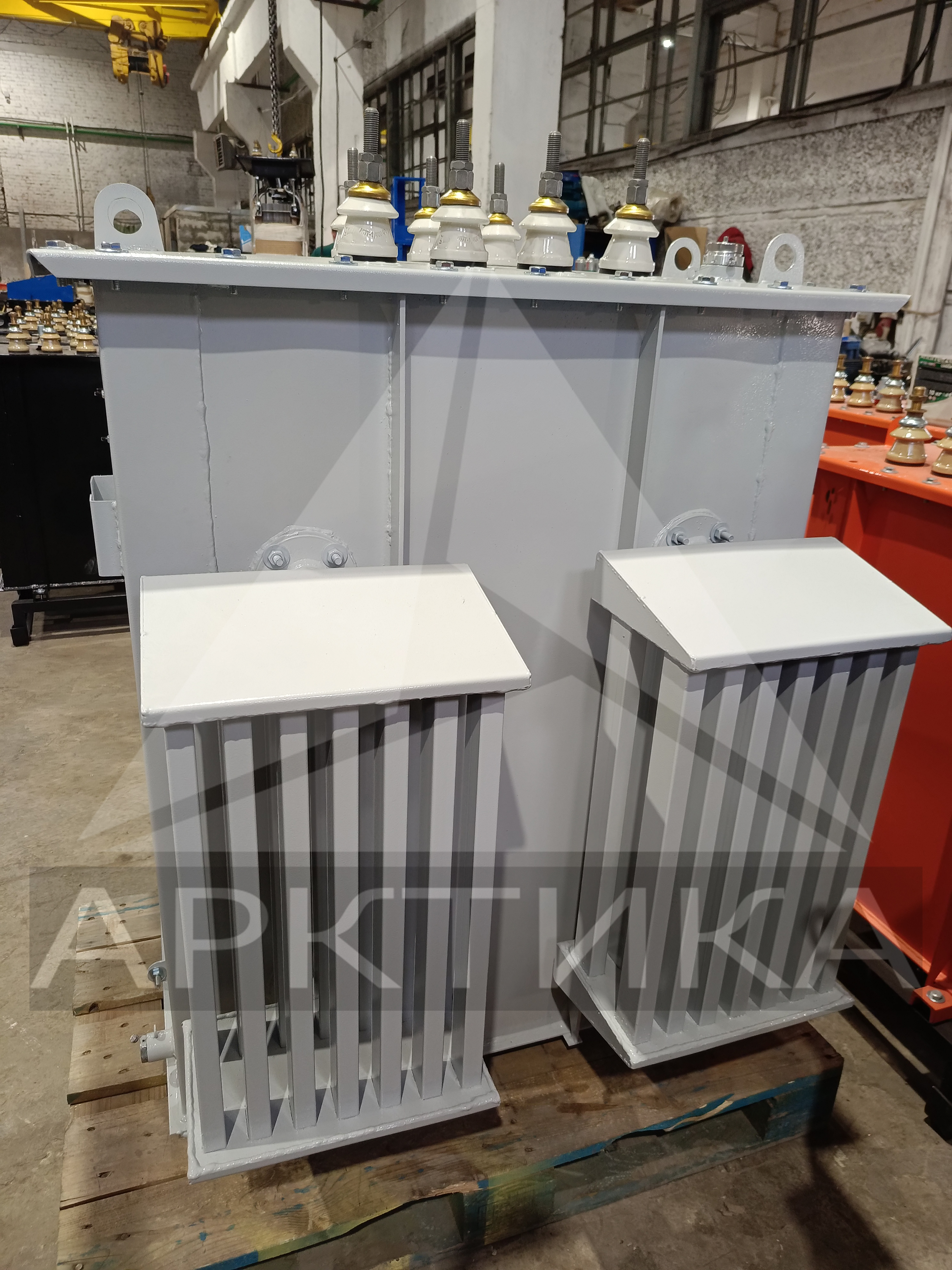

Трансформатор масляный герметичный мощностью 160 кВА, служит для преобразования напряжения в электросети 6 и 10 кВ, в напряжение потребителя 0,4 кВ при частоте 50 Гц.

Рабочие характеристики

  • Мощность номинальная 160 кВА
  • Напряжение высокой стороны номинальное 6 и 10 кВ
  • Напряжение низкой стороны номинальное 0,4 кВ
  • Допустимые потери холостого хода 440 Вт
  • Допустимые потери короткого замыкания 2750 Вт
  • Напряжение при коротком замыкании 4,5 %
  • Габариты трансформатора 1100х780х1180 (мм).
  • Масса трансформатора составляет 700 кг

Трансформаторы такого типа рассчитаны на работу во взрывобезопасной среде. Температурный режим должен быть в пределах от + 45 до - 45 градусов (по Цельсию), независимо от наружной или внутренней установки. На месте установки трансформатора не допустимо присутствие токопроводящей пыли и паров химически агрессивных веществ.

Устройство

Трансформаторы данного типа не имеют маслорасширительного бака. Для компенсации теплового расширения масла, стенки трансформатора выполнены гофрированными. Указатель уровня поплавкового типа отслеживает уровень масла в емкости. Для измерения давления масла служит электроконтактный мановакуумметр. С целью исключения аварии при повышении давления внутри трансформатора выше допустимого на крышке установлен предохранительный клапан. Кроме того, в крышке предусмотрена гильза для термометра для контроля температуры масла.

Трансформаторы типа ТМГ – 160 рассчитаны на долгий срок безаварийной службы. Конструкция трансформатора исключает утечку масла, потому нет необходимости в его периодической доливке, что облегчает эксплуатацию и обслуживание оборудования.

Благодаря надежности конструкции и удобству эксплуатации трансформаторы модели ТМГ – 160 широко используются самыми различными предприятиями энергоснабжения. Купить такие трансформаторы можно, обратившись в компанию "РусТехника".

Мощность, кВА 160
Полная масса, кг 830
Масса активной части, кг 440
Масса масла, кг 230
Потери короткого замыкания, Вт 2700
Напряжение короткого замыкания, % 4,5
Потери холостого хода, Вт 400
Габаритные размеры (Д×Ш×В), мм 968х747х1226
