ТМГС-160

Скачать опросный лист Сертификат

Силовой масляный трехфазный трансформатор ТМГС-160 преобразовывает энергию в сетях энергосистем. Уникальная схема соединения обмоток Y/Zн-11 – это отличительная особенность данных трансформаторов, благодаря чему они способны переносить несимметричную нагрузку.

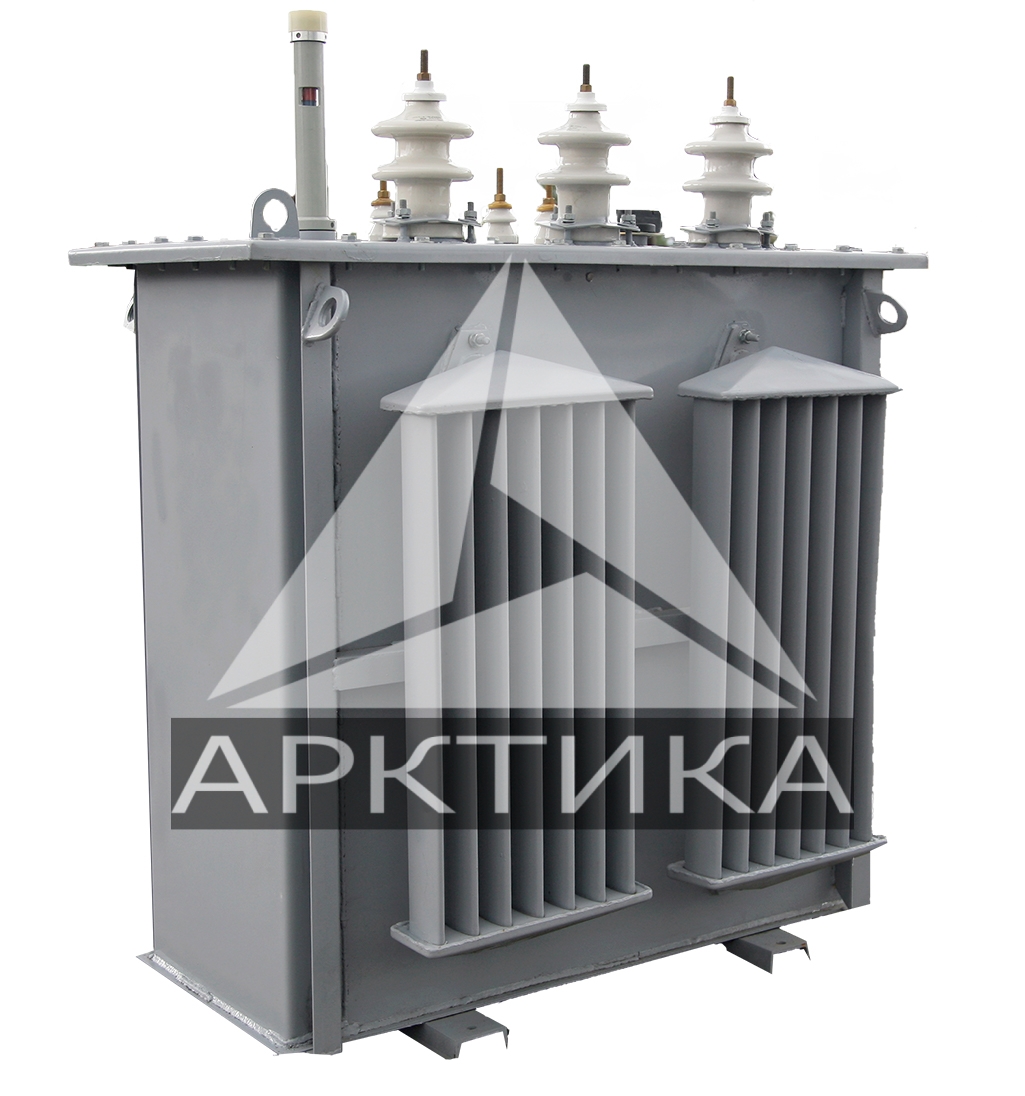

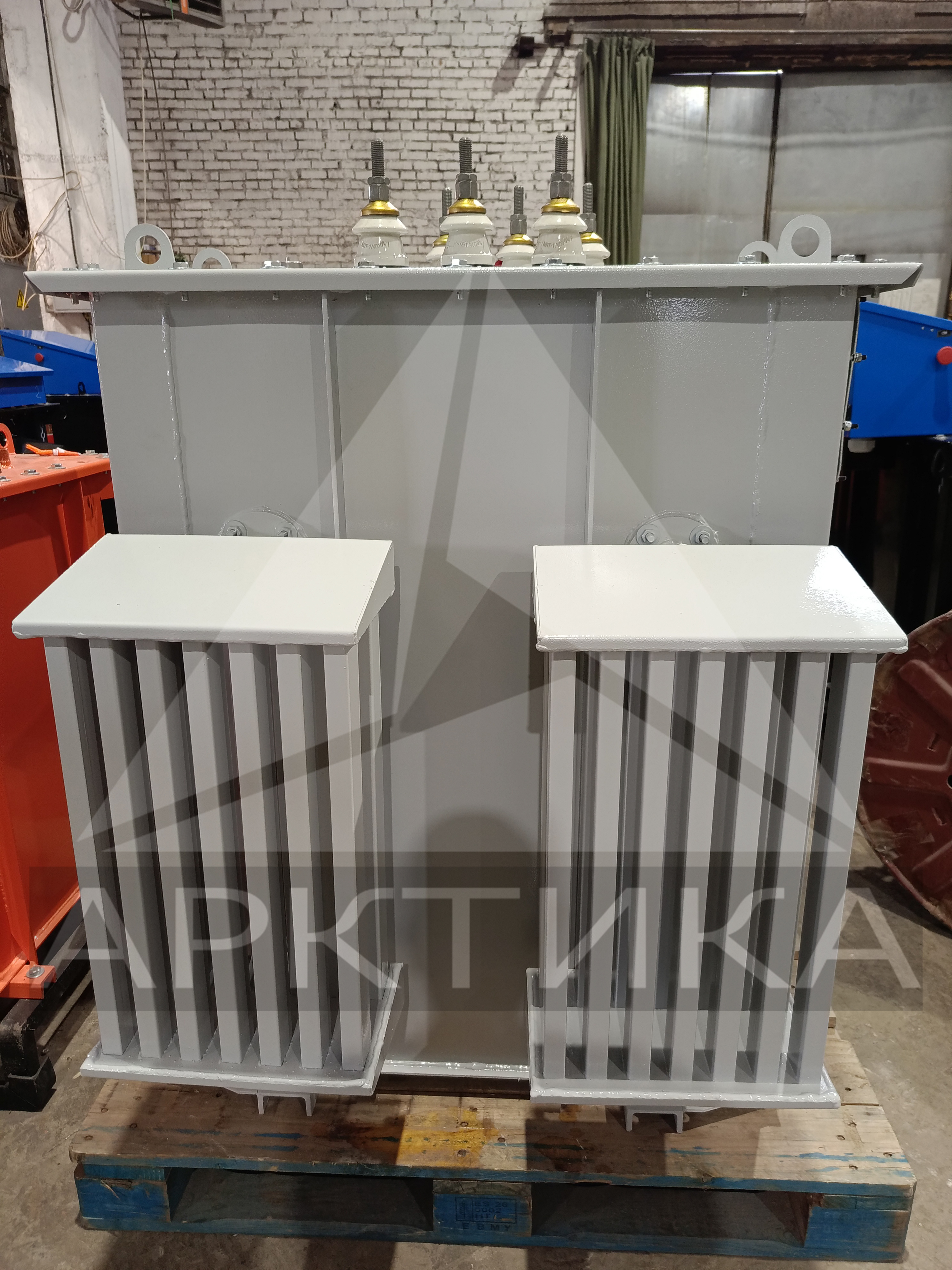

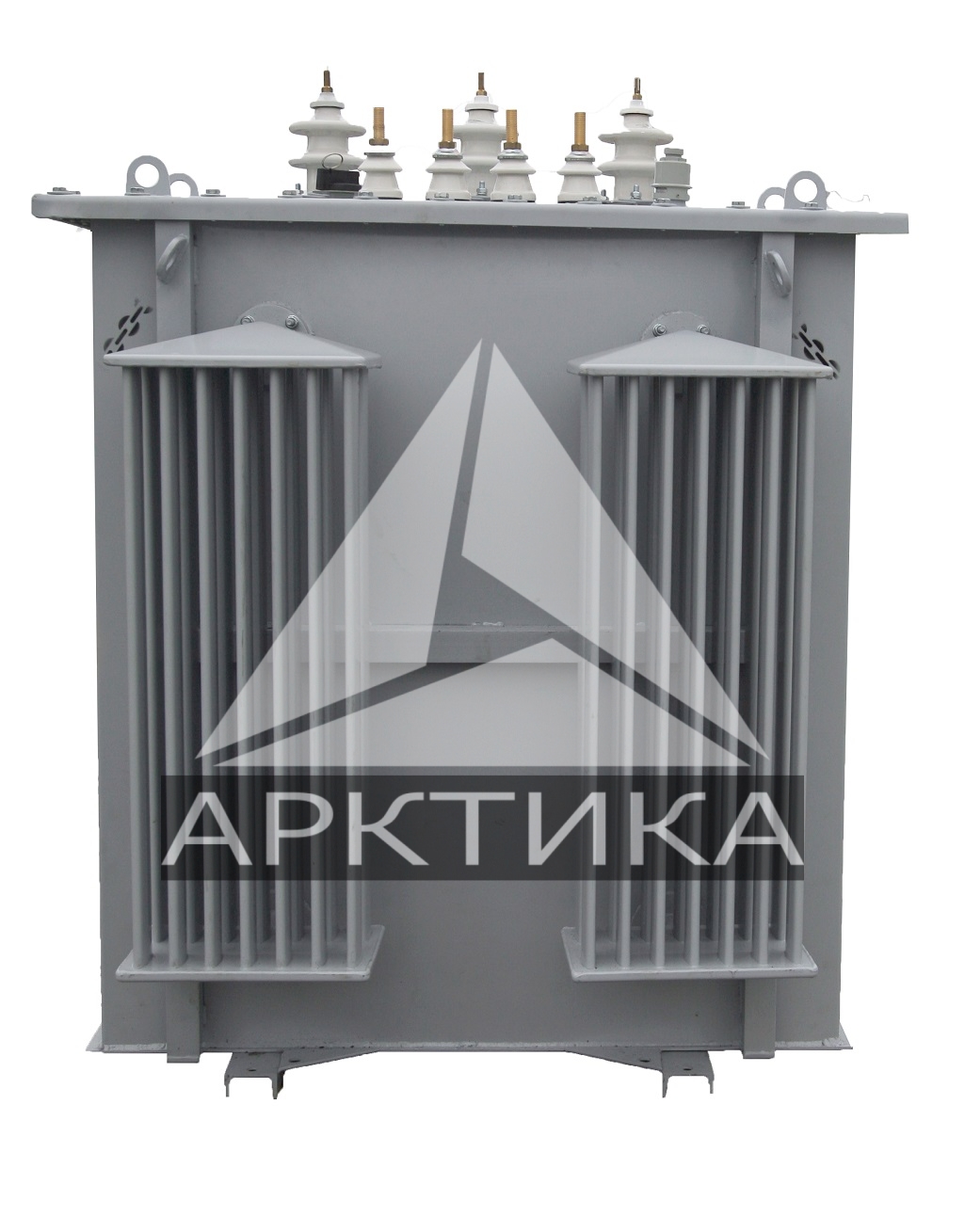

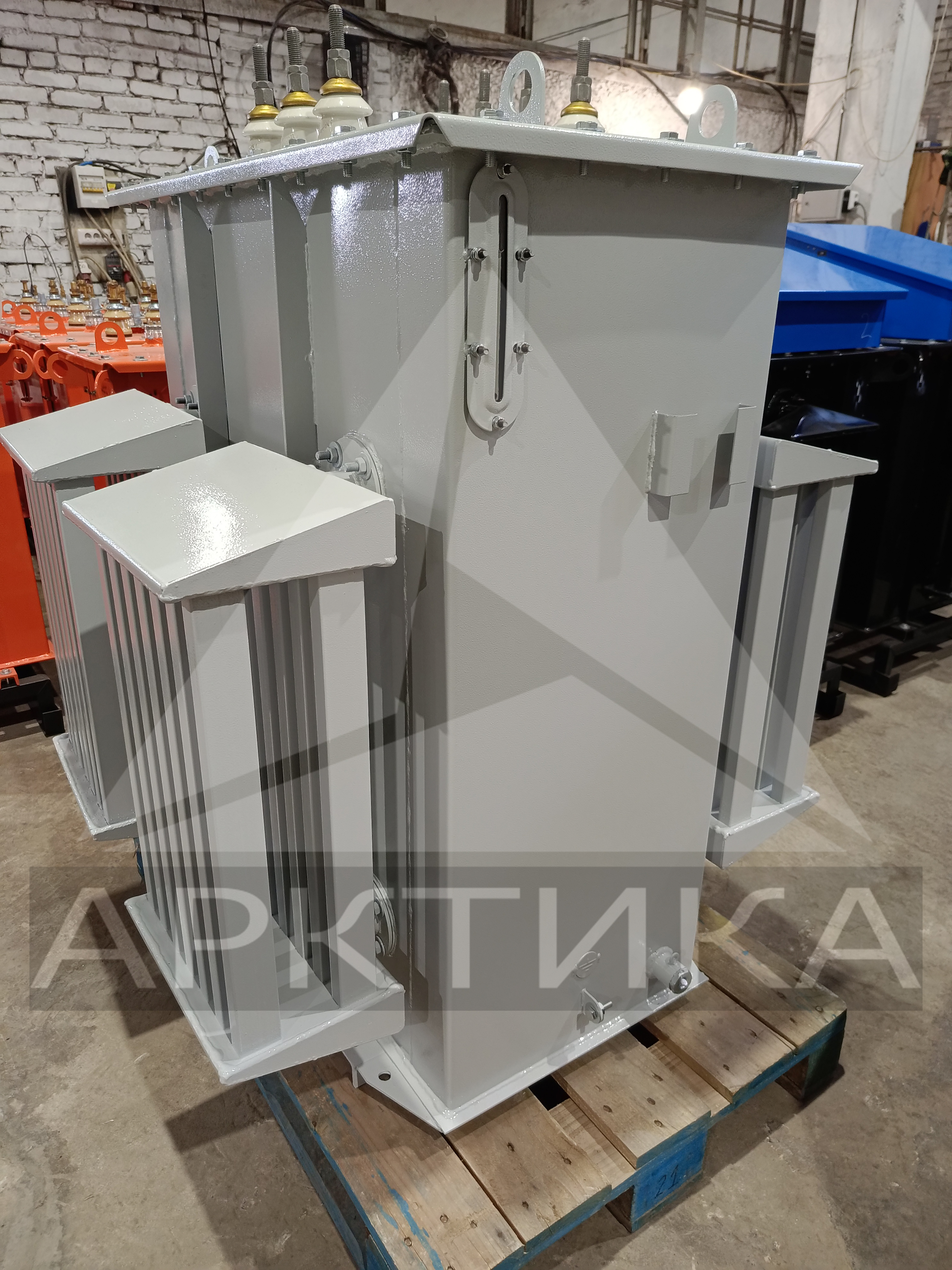

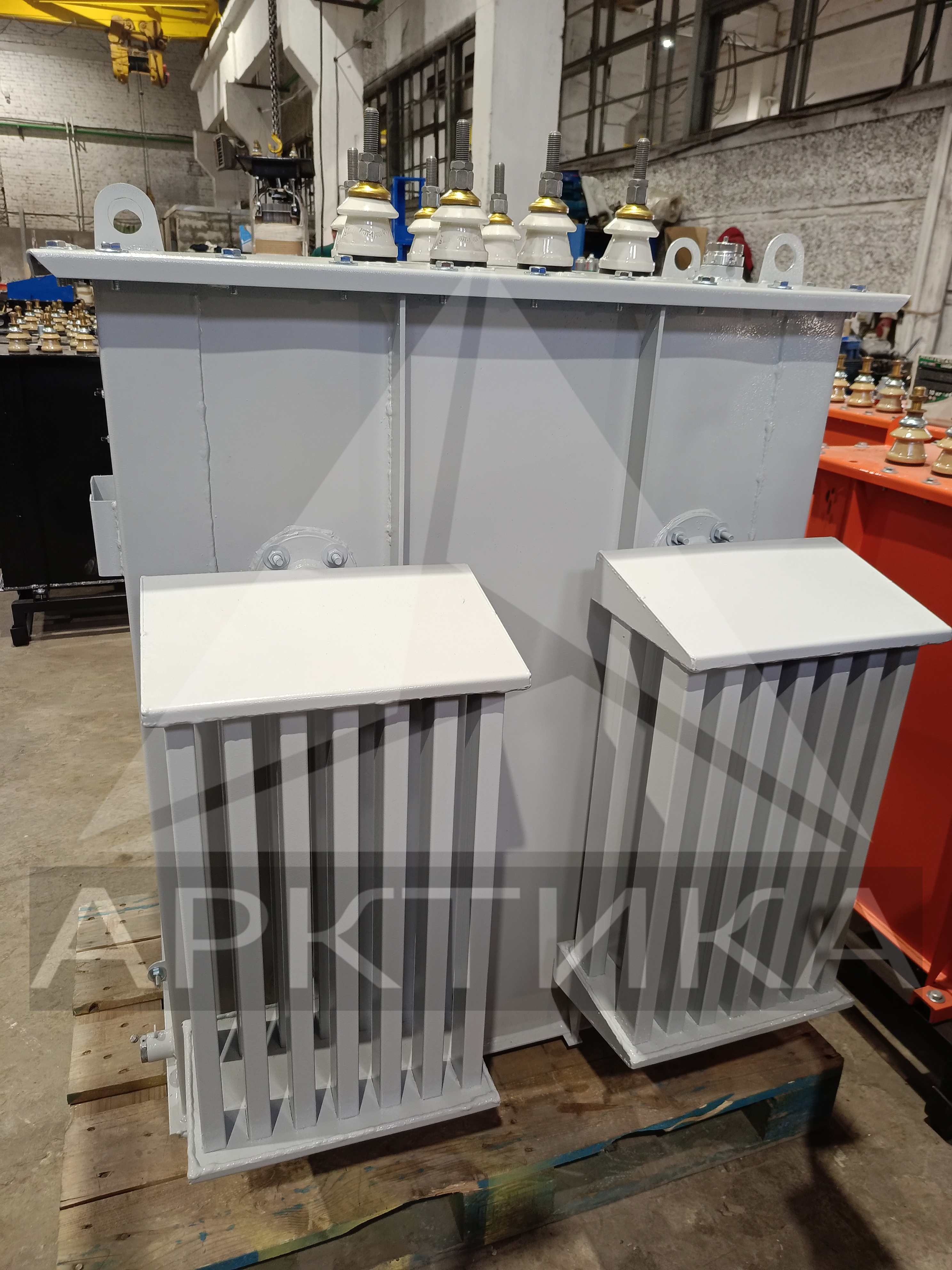

Трансформатор ТМГС-160 состоит из бака с радиаторами, крышки бака и активной части. Стенки бака стальные, толщиной 2,5-4 мм. Дно бака имеет опорные «лапы» - швеллеры. Маслорасширительный бак отсутствует, поэтому стенки трансформатора гофрированные. Уровень масла отслеживается с помощью указателя уровня поплавкового типа, а температура масла контролируется гильзой для термометра. Предохранительный клапан не допускает превышения давления.

Схема соединения обмоток выполнена по устойчивому типу к несимметричной нагрузке «зигзаг».

ТМГС-160, массой 830 кг и размерами 968х747х1226 мм имеет мощность 160 кВА.

Мощность, кВА 160
Полная масса, кг 830
Масса активной части, кг 440
Масса масла, кг 230
Потери короткого замыкания, Вт 2700
Напряжение короткого замыкания, % 4,5
Потери холостого хода, Вт 400
Габаритные размеры (Д×Ш×В), мм 968х747х1226
