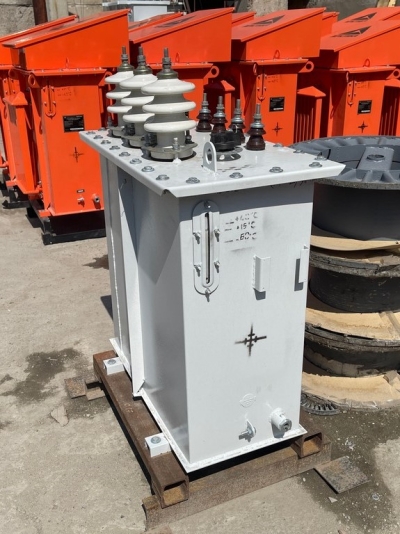

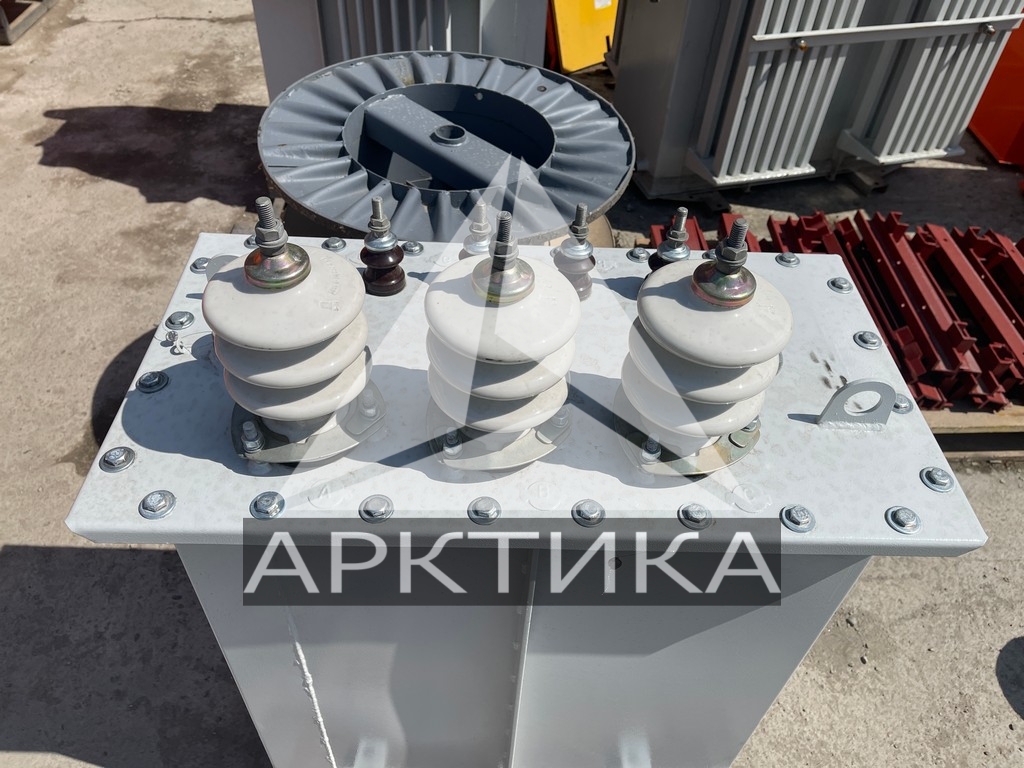

ТМГС-40

Скачать опросный лист Сертификат

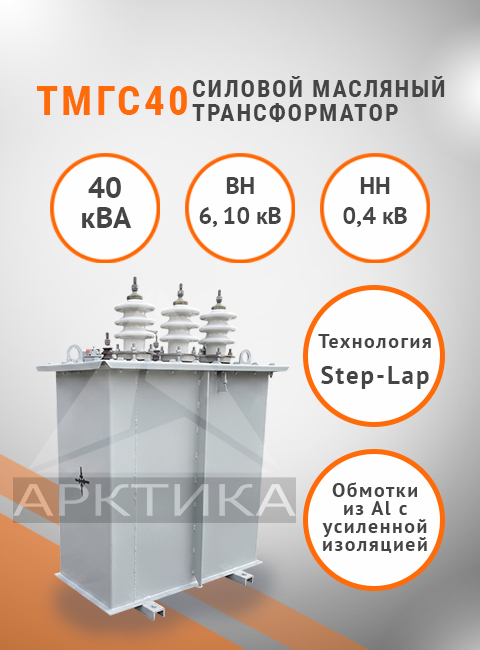

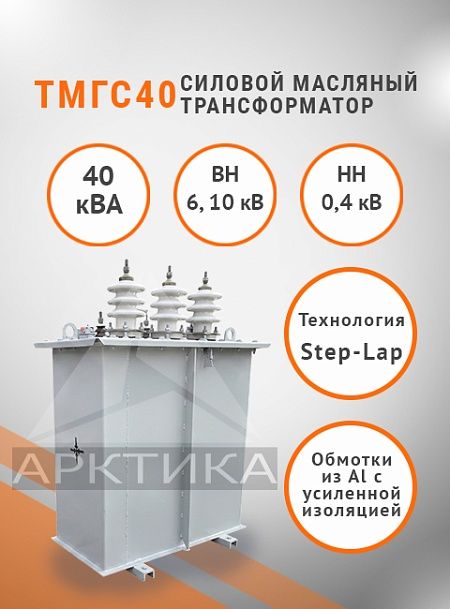

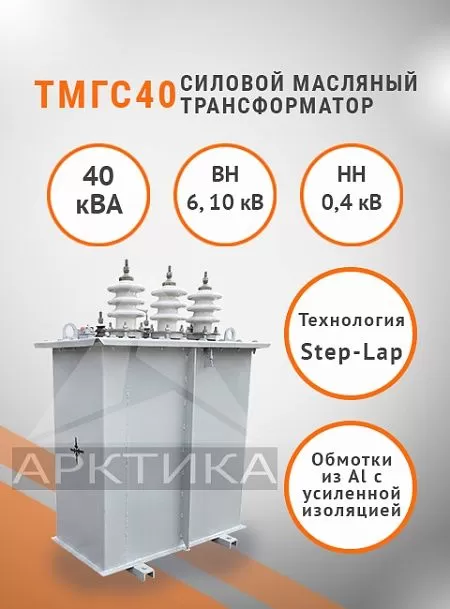

Силовой масляный трехфазный трансформатор ТМГС-40 преобразовывает энергию в сетях энергосистем. Уникальная схема соединения обмоток Y/Zн-11 – это отличительная особенность данных трансформаторов, благодаря чему они способны переносить несимметричную нагрузку.

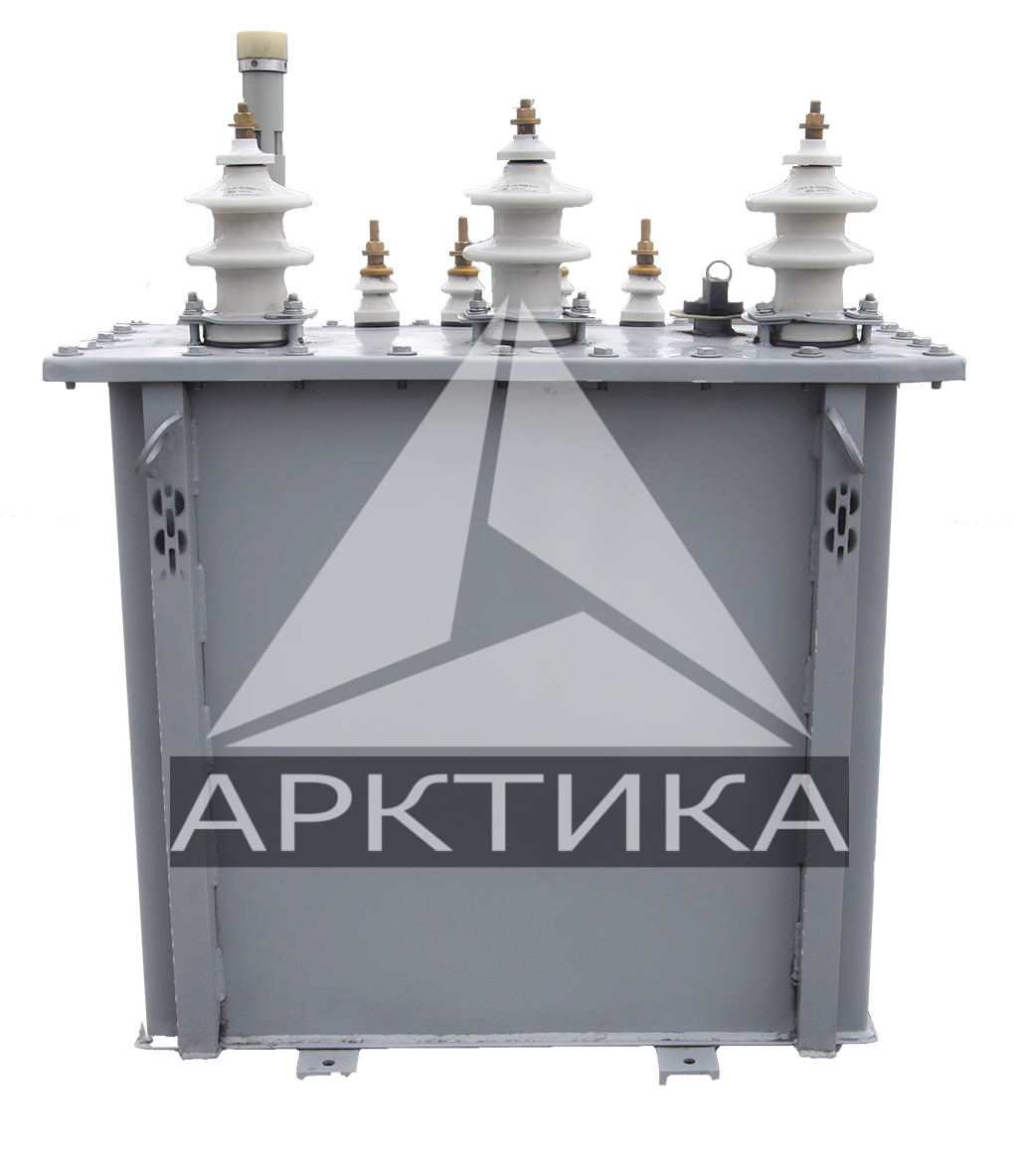

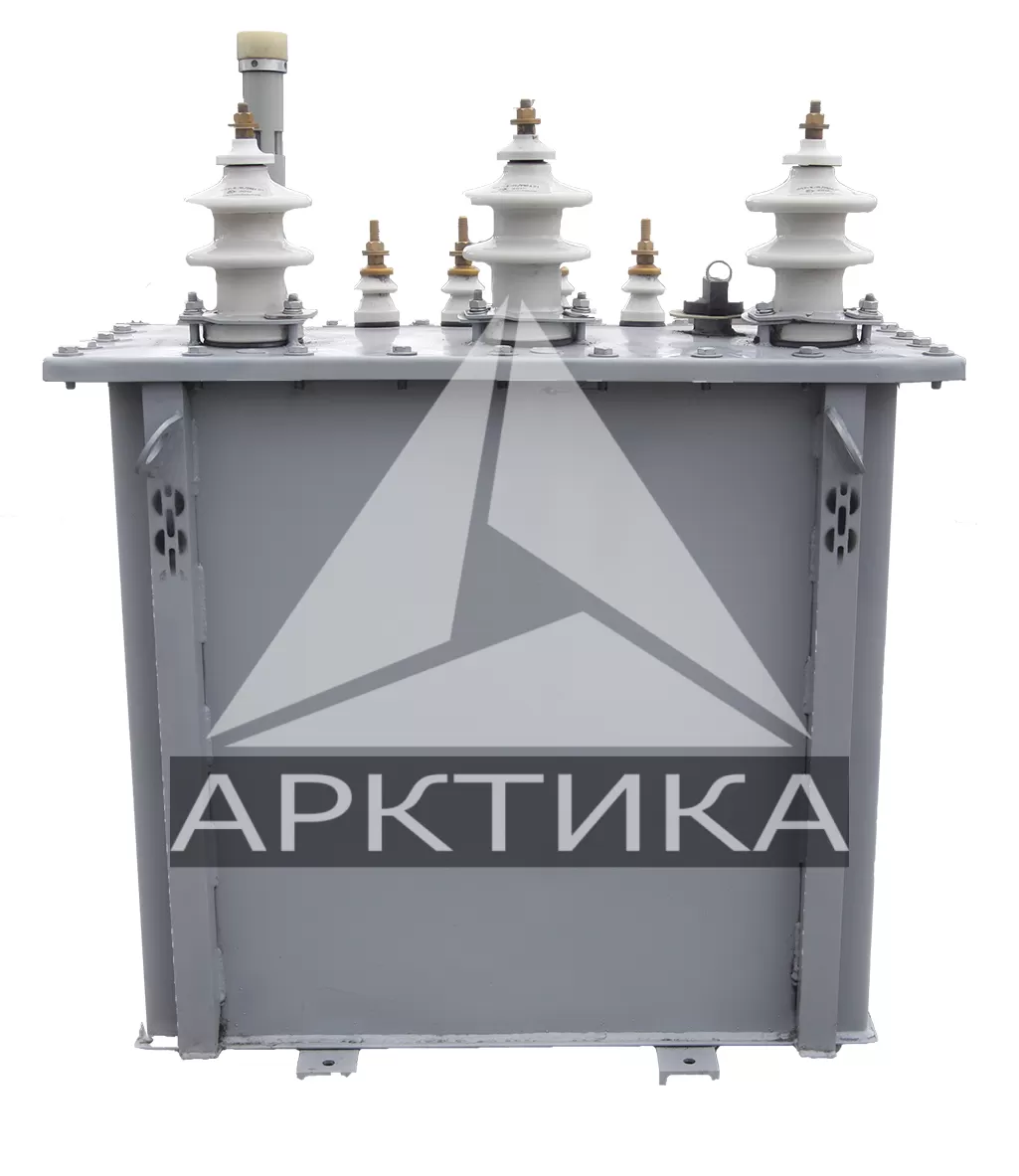

Трансформатор ТМГС-40 состоит из бака с радиаторами, крышки бака и активной части. Стенки бака стальные, толщиной 2,5-4 мм. Дно бака имеет опорные «лапы» - швеллеры. Маслорасширительный бак отсутствует, поэтому стенки трансформатора гофрированные. Уровень масла отслеживается с помощью указателя уровня поплавкового типа, а температура масла контролируется гильзой для термометра. Предохранительный клапан не допускает превышения давления.

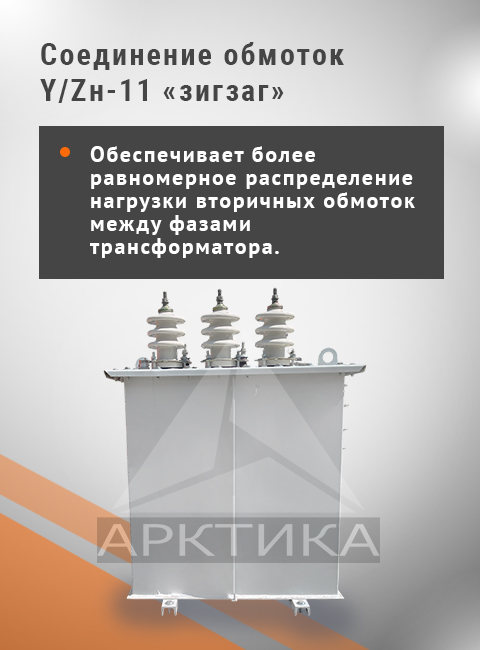

Схема соединения обмоток выполнена по устойчивому типу к несимметричной нагрузке «зигзаг».

ТМГС-40, массой 350 кг и размерами 816х426х940 мм имеет мощность 40 кВА.

Мощность, кВА 40,0
Полная масса, кг 350
Масса активной части, кг 175
Масса масла, кг 90
Потери короткого замыкания, Вт. 900
Напряжение короткого замыкания, % 4,5
Потери холостого хода, Вт 150
Габаритные размеры (Д×Ш×В), мм 816х426х940
