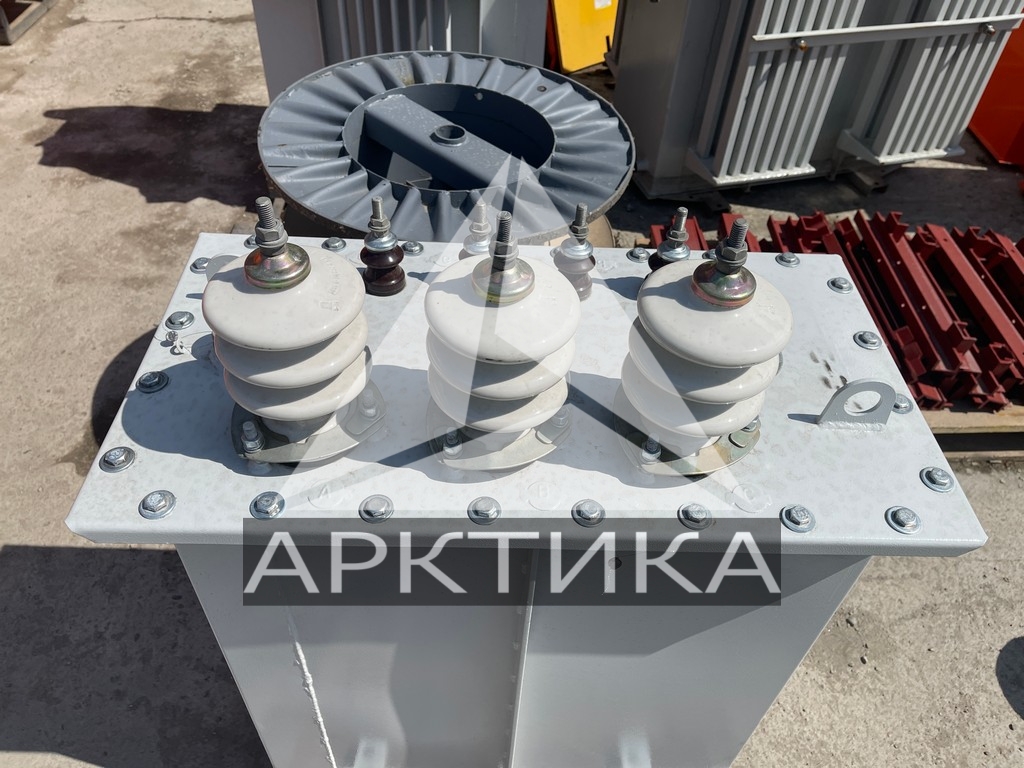

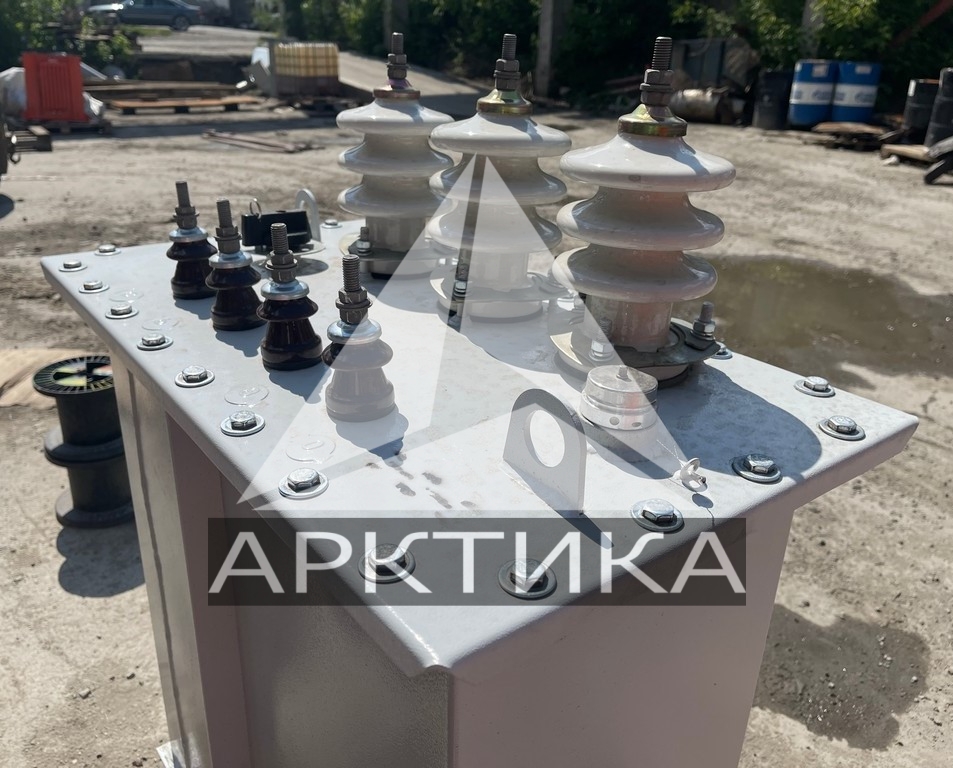

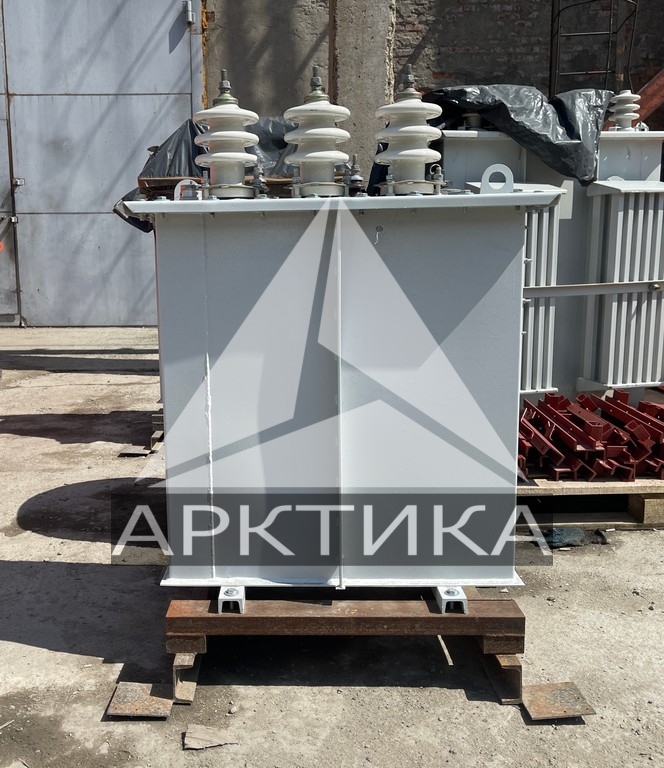

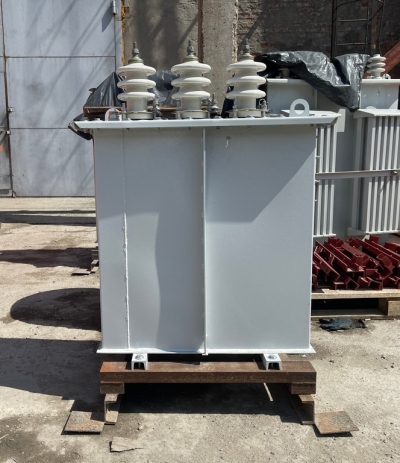

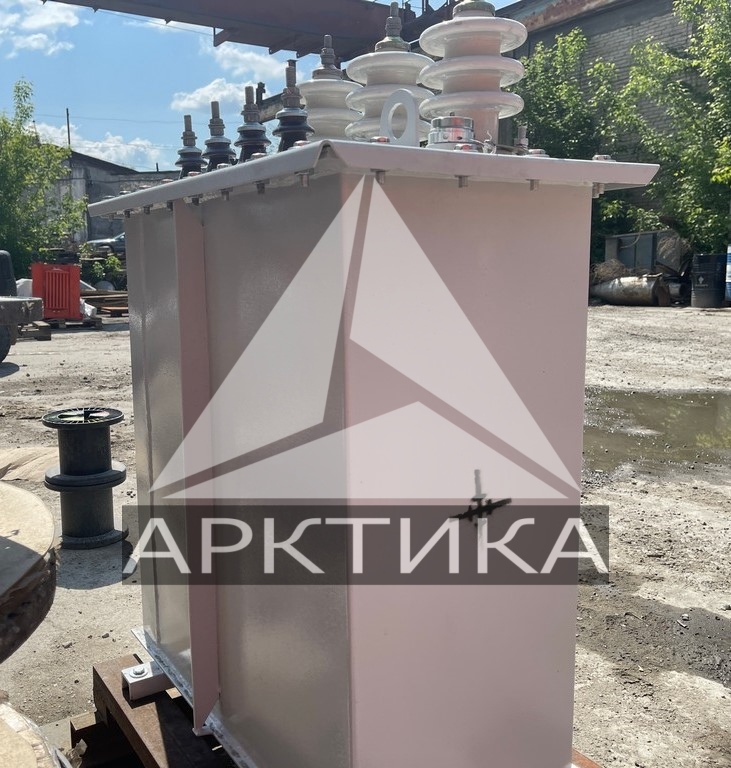

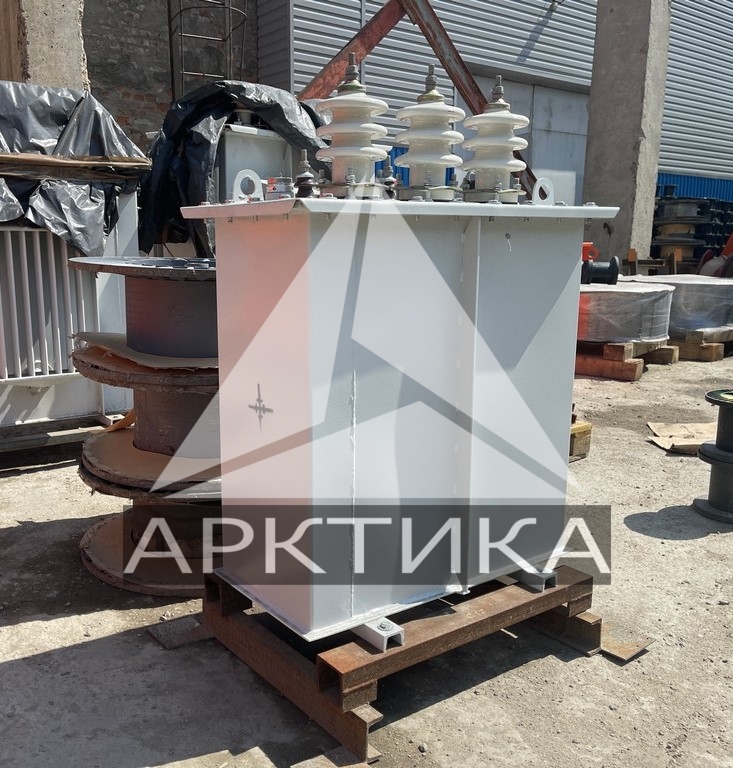

ТМГС-63

Скачать опросный лист Сертификат

Силовой масляный трехфазный трансформатор ТМГС-63 преобразовывает энергию в сетях энергосистем. Уникальная схема соединения обмоток Y/Zн-11 – это отличительная особенность данных трансформаторов, благодаря чему они способны переносить несимметричную нагрузку.

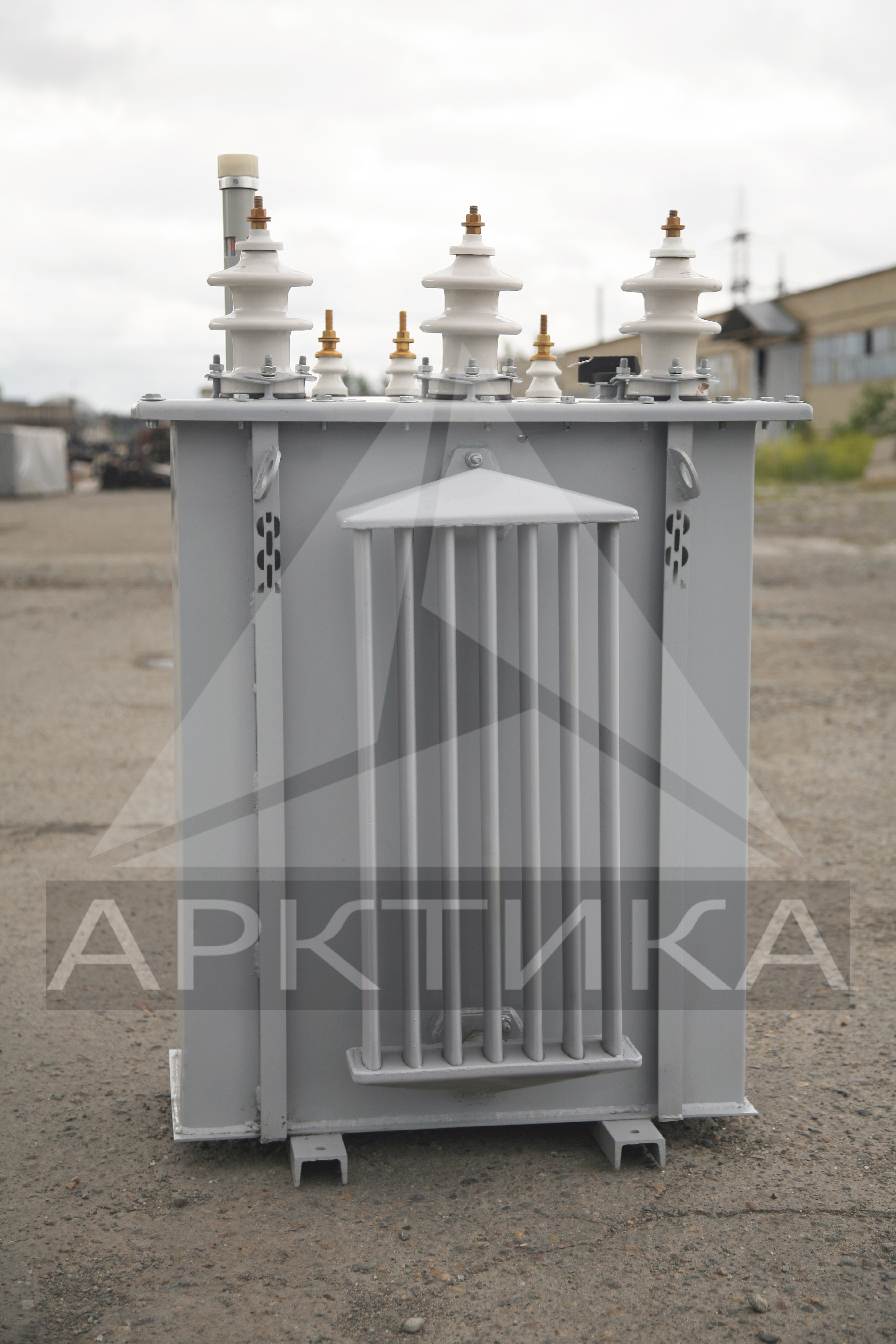

Трансформатор ТМГС-63 состоит из бака с радиаторами, крышки бака и активной части. Стенки бака стальные, толщиной 2,5-4 мм. Дно бака имеет опорные «лапы» - швеллеры. Маслорасширительный бак отсутствует, поэтому стенки трансформатора гофрированные. Уровень масла отслеживается с помощью указателя уровня поплавкового типа, а температура масла контролируется гильзой для термометра. Предохранительный клапан не допускает превышения давления.

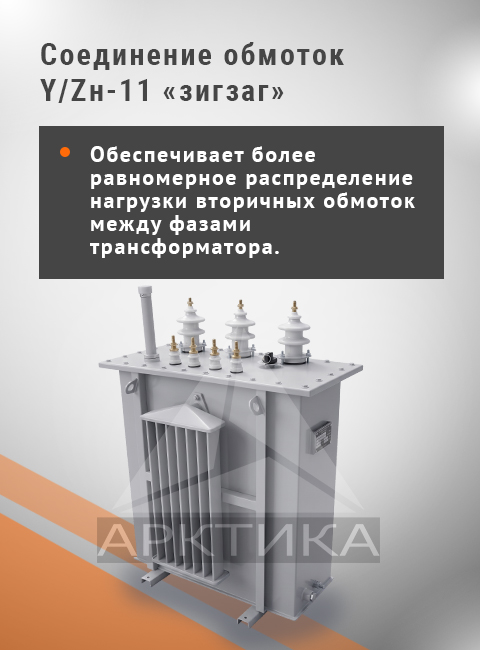

Схема соединения обмоток выполнена по устойчивому типу к несимметричной нагрузке «зигзаг».

ТМГС-63, массой 410 кг и размерами 816х540х1120 мм имеет мощность 25 кВА.

Мощность, кВА 63
Полная масса, кг 410
Масса активной части, кг 230
Масса масла, кг 120
Потери короткого замыкания, Вт 1270
Напряжение короткого замыкания, % 4,5
Потери холостого хода, Вт 210
Габаритные размеры (Д×Ш×В), мм 816х540х1120
