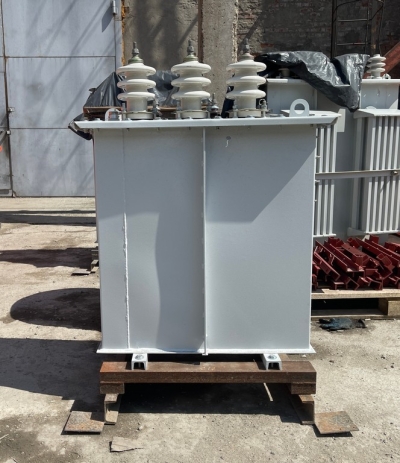

ТМГС-25

Скачать опросный лист Сертификат

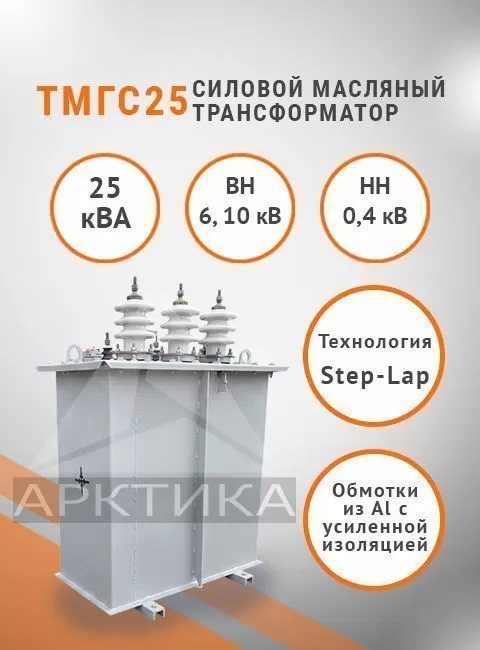

Силовой масляный трехфазный трансформатор ТМГС-25 преобразовывает энергию в сетях энергосистем. Уникальная схема соединения обмоток Y/Zн-11 – это отличительная особенность данных трансформаторов, благодаря чему они способны переносить несимметричную нагрузку.

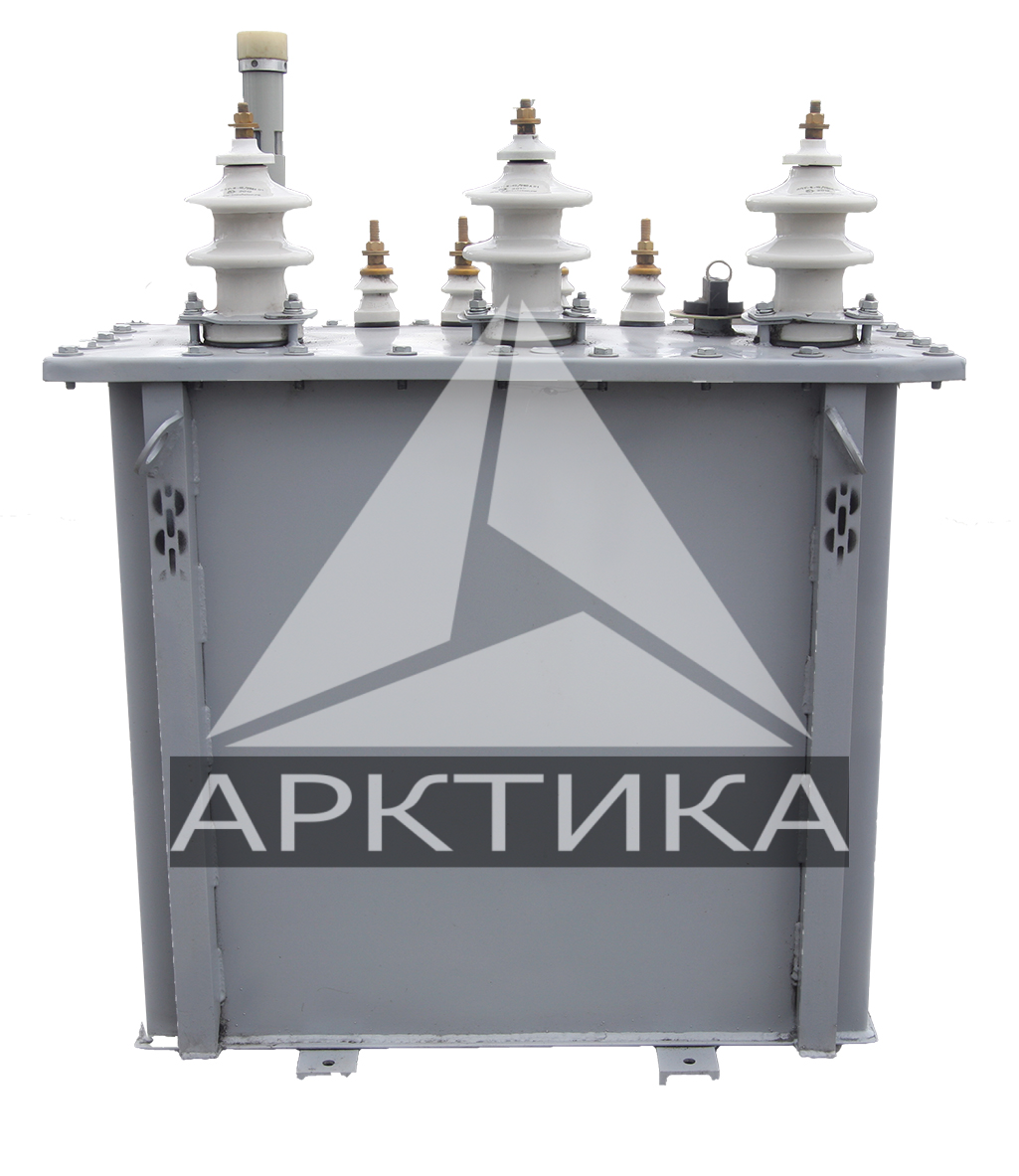

Трансформатор ТМГС-25 состоит из бака с радиаторами, крышки бака и активной части. Стенки бака стальные, толщиной 2,5-4 мм. Дно бака имеет опорные «лапы» - швеллеры. Маслорасширительный бак отсутствует, поэтому стенки трансформатора гофрированные. Уровень масла отслеживается с помощью указателя уровня поплавкового типа, а температура масла контролируется гильзой для термометра. Предохранительный клапан не допускает превышения давления.

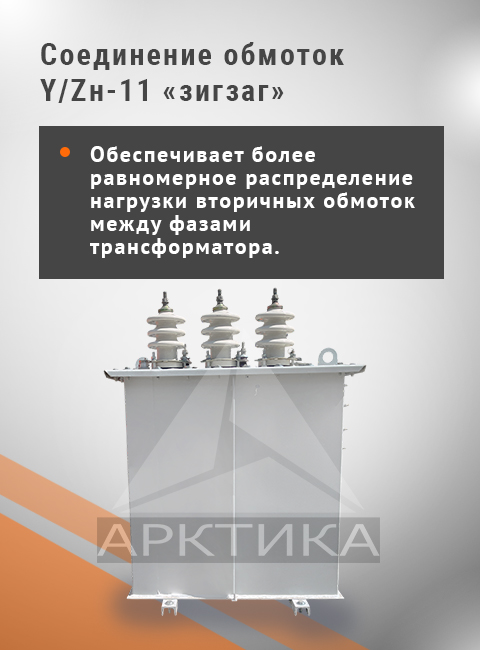

Схема соединения обмоток выполнена по устойчивому типу к несимметричной нагрузке «зигзаг».

ТМГС-25, массой 260 кг и размерами 766х390х975 мм имеет мощность 25 кВА.

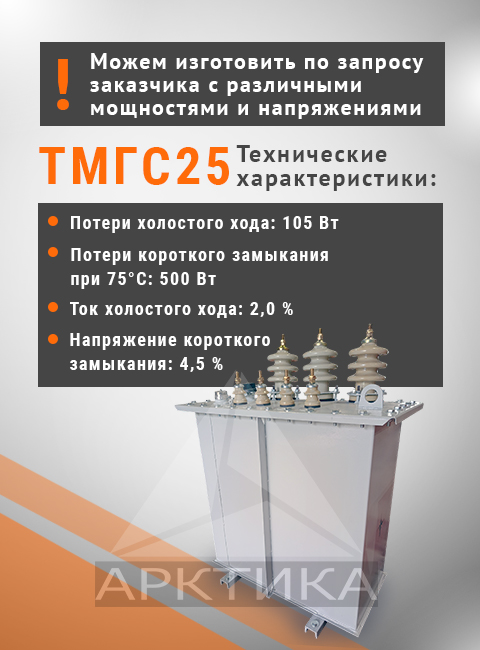

Мощность, кВА 25
Полная масса, кг 260
Масса активной части, кг 130
Масса масла, кг 80
Потери короткого замыкания, Вт 600
Напряжение короткого замыкания, % 4,5
Потери холостого хода, Вт 115

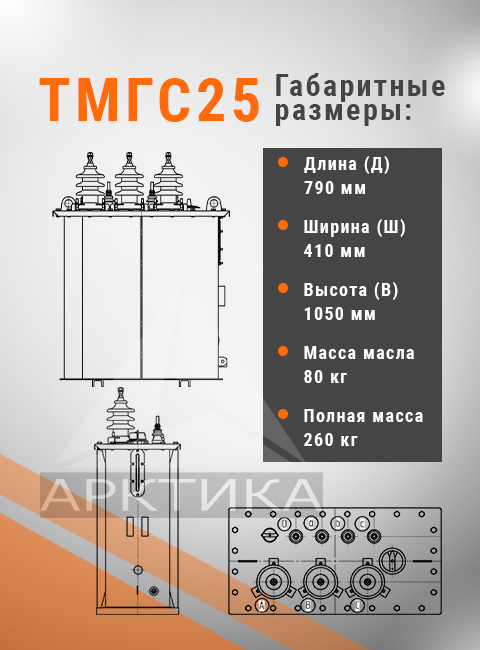

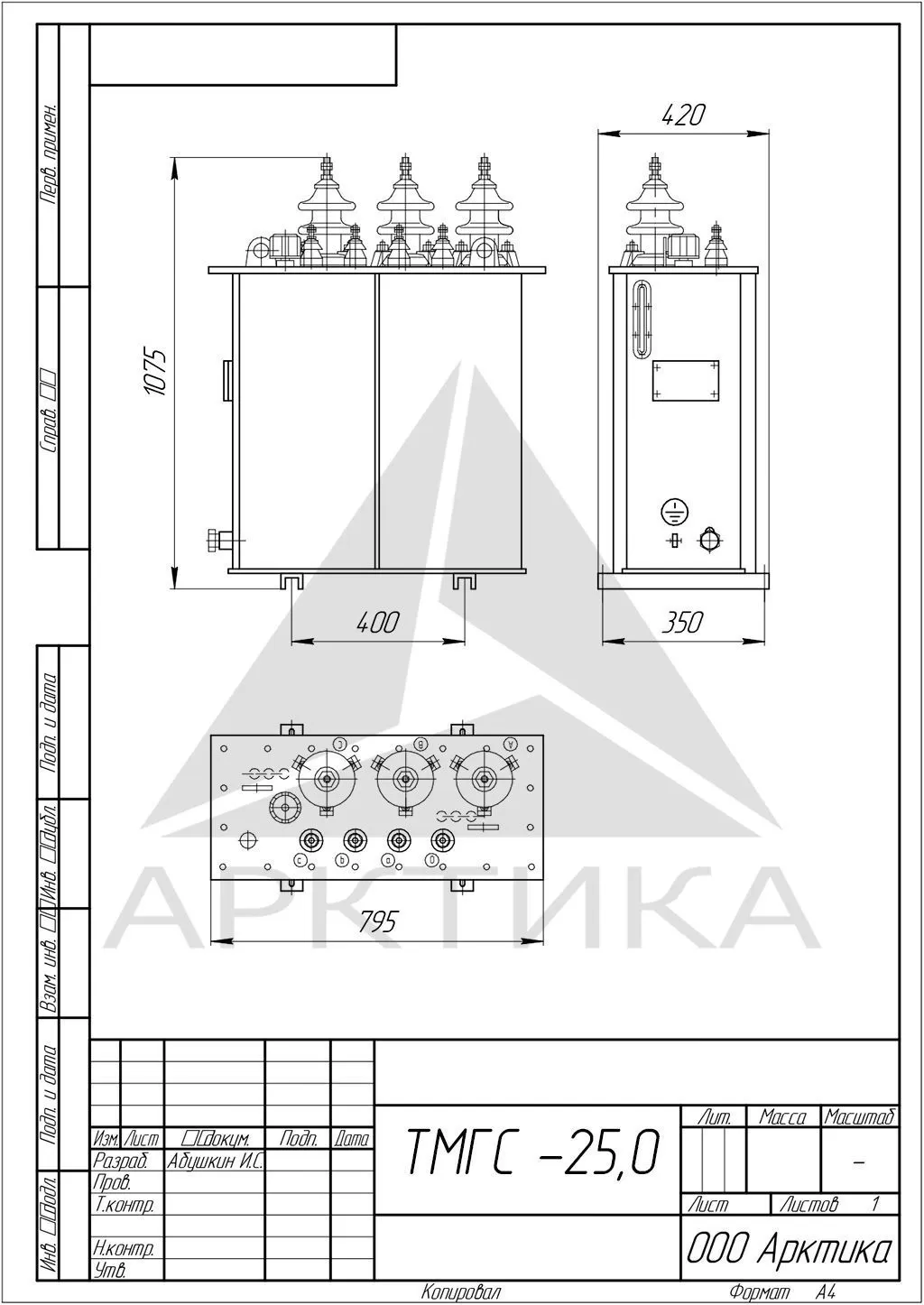

Габаритные размеры (Д×Ш×В), мм 766х390х975
