ТМ 16

Скачать опросный лист Сертификат

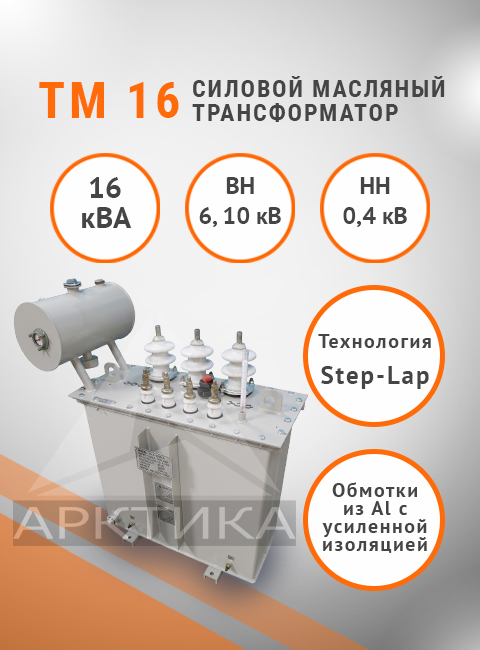

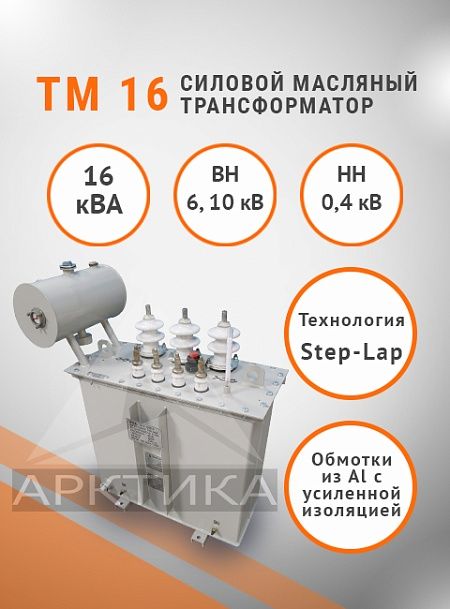

Силовой (распределительный) масляный трансформатор ТМ-16 нашел широкое применение в 6 и 10 кВ электросетях для понижения высокого напряжения питающей сети до нужного уровня потребления.

Составляющие ТМ-16: бак с радиаторами, расширительный бак, крышка для бака, активная часть. Так же бак снабжен пластиной для заземления трансформатора, а так же пробкой для взятия пробы масла. Маслостойкая резина является материалом, из которого изготовлены все уплотнения трансформатора. Стенки бака ТМ-16 выполнены из стального листа толщиной 2-3,5 мм.

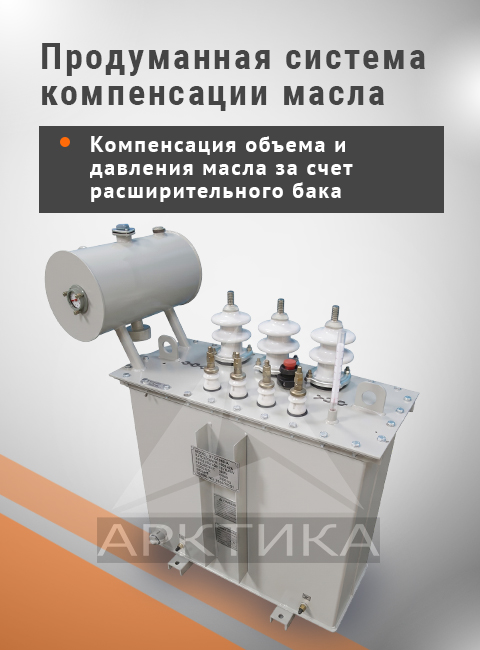

В трансформаторах серий ТМ изменение объема масла внутри бака компенсируется за счет сообщения с окружающей средой через расширитель, снабженный масляным затвором с воздухоосушителем. Уровень масла можно проследить с помощью указателя на боковой крышке расширителя.

Обмотки ТМ-16 сделаны из алюминиевых обмоточных проводов, межслойная изоляция – из кабельной бумаги.

Трансформатор ТМ-16 с габаритами 800х440х890 и мощностью 16 кВА имеет полную массу - 230 кг. Масса масла при этом 70 кг. Потери короткого замыкания – 600 Вт, напряжение короткого замыкания – 4,5%, потери холостого хода – 115 Вт.

L, мм 800
B, мм 440
H, мм 890
Масса масла, кг 70
Полная масса, кг 230
Потери короткого замыкания, Вт 600
Напряжение короткого замыкания, % 4,5
Потери холостого хода, Вт 115
